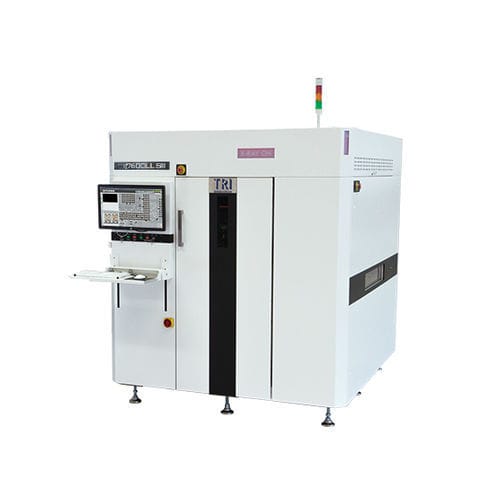

Система контроля CCD TR7600LL SIII

с рентгеновским излучением3Dцифровая томография

Введение
Серия TR7600LL SIII CT AXI — это система inline CT рентген-инспекции для PCBA следующего поколения. Разработана для 100% покрытия инспекцией очень крупных печатных плат, обеспечивает высокоразрешающую 2D/2.5D/3D визуализацию и автоматический анализ дефектов для производственных линий.

Особенности

• Высокоскоростная 3D CT рентген-инспекция
• Высокое разрешение изображения до 7 мкм
• Просмотрщик 3D паяных соединений и опция Planar CT
• Работа с очень крупными платами до 1000 × 660 мм
• Поддержка инспекции компонентов 01005 in

Система визуализации
Камера: Линейные CCD-камеры сверхвысокой скорости (3 или 5 блоков; 9 или 15 датчиков)
Рентген-источник: 60 - 130 кВ
Разрешение изображения: 7 мкм - 20 мкм
Методы инспекции: 2D, 2.5D, 3D слайсинг; Planar CT (опция)

Механика и управление
Управление по оси X: высокоточная шариковая винтовая передача + AC-серво контроллер
Управление по оси Y: высокоточная шариковая винтовая передача + AC-серво контроллер
Управление по оси Z: высокоточная шариковая винтовая передача + AC-серво контроллер
Разрешение по осям X-Y: N/A

Обработка плат
Макс. размер PCB: 1000 × 660 мм
Толщина PCB: 0,6 - 7 мм
Макс. вес PCB: 12 кг
Верхний зазор по разрешению: 20 мкм → 50 мм; 15 мкм → 30 мм; 10 мкм → 15 мм; 7 мкм → 7 мм
Нижний зазор: 70 мм
Крайний зазор: 3 мм или 5 мм
Высота конвейера: 880 - 920 мм (опция 940 - 965 мм)
* Совместим с SMEMA

Функции инспекции

• Возможности: Отсутствие, Смещение, Tombstone, Billboard, Полярность тантала, Вращение, Плавающий
• Обнаруживаемые дефекты: Недостаток/избыток припоя, Мост, Открытый контакт, Припой-шар, Не смачивание, Полость, Поднятый вывод

Размеры
Ш×Г×В: 1750 × 2140 × 1945 мм
Вес: 4500 кг
Требования к питанию: 200 - 240 VAC трехфазный, 50/60 Гц, 7 kVA (опциональный трансформатор для 346 - 416 VAC)

Технические характеристики

• Модель: TR7600LL SIII (CT AXI)
• Камера: Линейные CCD сверхвысокой скорости (3 или 5 блоков; 9 или 15 датчиков)
• Диапазон рентген-источника: 60 - 130 кВ
• Разрешение изображения: 7 мкм - 20 мкм
• Методы инспекции: 2D, 2.5D, 3D слайсинг; Planar CT опция
• Макс. размер PCB: 1000 × 660 мм
• Диапазон толщины PCB: 0,6 - 7 мм
• Макс. вес PCB: 12 кг
• Верхний зазор по разрешению: 20 мкм → 50 мм; 15 мкм → 30 мм; 10 мкм → 15 мм; 7 мкм → 7 мм
• Нижний зазор: 70 мм
• Крайний зазор: 3 мм или 5 мм
• Высота конвейера: 880 - 920 мм (опция 940 - 965 мм)
• Возможности: Отсутствие, Смещение, Tombstone, Billboard, Полярность тантала, Вращение, Плавающий
• Обнаруживаемые дефекты: Недостаток/избыток припоя, Мост, Открытый контакт, Припой-шар, Не смачивание, Полость, Поднятый вывод
• Габариты машины (Ш×Г×В): 1750 × 2140 × 1945 мм
• Масса машины: 4500 кг
• Электропитание: 200 - 240 VAC трехфазный, 50/60 Гц, 7 kVA (опция трансформатора для 346 - 416 VAC)
