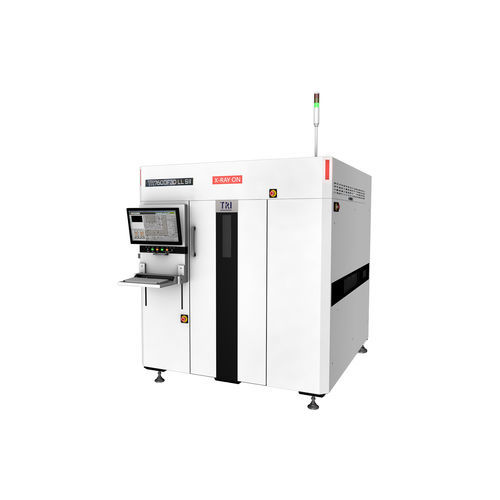

Система контроля с рентгеновским излучением TR7600F3D LL SII

с камерой3Dцифровая томография

Введение
TR7600F3D LL SII — это высокоскоростная 3D автоматизированная рентгеновская инспекционная система (AXI) с возможностью планарной КТ, предназначенная для контроля больших печатных плат до 1000 x 660 мм. Снижает пропуски и ложные срабатывания при сохранении производственного цикла.

Особенности

• Интеллектуальное 3D AXI-решение для инспекции больших плат до 1000 x 660 мм
• Разрешение изображения до 5 µm для детектирования мелких дефектов
• Механическая конструкция нового поколения обеспечивает скорость до 20 FOV/s
• Готовность к Industry 4.0, простое подключение к MES

Система визуализации
Камера: Плоский панельный детектор
Рентгеновский источник: 130 kV макс. (регулируется пользователем)
Доступные разрешения изображения: 5 μm, 10 μm, 15 μm, 20 μm, 25 μm, 30 μm
Методы инспекции: 2D, 2.5D, 3D Slicing, планарная КТ (опционально)

Механика и управление
Управление по X: высокоточная шариковая винтовая пара + AC-сервоконтроллер
Управление по Y: высокоточная шариковая винтовая пара + AC-сервоконтроллер
Управление по Z: высокоточная шариковая винтовая пара + AC-сервоконтроллер
Разрешение по осям X-Y: Н/Д

Обработка плат
Макс. размер PCB: 1000 x 660 мм (эффективный максимум зависит от угла падения)
Толщина PCB: 0.4 - 7 мм
Макс. вес PCB: 12 кг
Верхний зазор: @ 20/25/30 μm: 50 мм; @ 15 μm: 45 мм; @ 10 μm: 25 мм; @ 5 μm: 5 мм
Нижний зазор: @ 30 μm: 55 мм; @ 5/10/15/20/25 μm: 70 мм
Крайний зазор: 3 мм или 5 мм
Высота конвейера: 880 - 920 мм (совместимо с SMEMA)

Функции инспекции
Возможности:

• Обнаружение отсутствующих компонентов
• Смещение/несовпадение
• Tombstone
• Billboard
• Полярность тантала
• Вращение
• Плавающие компоненты

Обнаруживаемые дефекты:

• Недостаточное / избыточное припоевое покрытие
• Мосты (Bridging)
• Открытые цепи
• Пайки-шарики
• Отсутствие смачивания
• Пустоты (Void)
• Поднятые выводы

Габариты
ШxГxВ: 1730 x 2300 x 1975 мм (сигнальная башня не включена; высота башни: 502 мм)
Масса: 4850 кг
Требования к питанию: 200 - 240 VAC однофазный, 50/60 Hz, 4 kVA

Технические характеристики

• Модель: TR7600F3D LL SII
• Камера: Плоский панельный детектор
• Рентгеновский источник: 130 kV макс. (регулируется пользователем)
• Разрешения изображения: 5 μm, 10 μm, 15 μm, 20 μm, 25 μm, 30 μm
• Методы инспекции: 2D, 2.5D, 3D Slicing, планарная КТ (опционально)
• Максимальная скорость: до 20 FOV/s (механическая конструкция)
• Управление движением: высокоточная шариковая винтовая пара + AC-сервоконтроллер (X, Y, Z)
• Обработка PCB: макс. размер 1000 x 660 мм; толщина 0.4 - 7 мм; макс. вес 12 кг
• Зазоры: зависят от разрешения (см. выше); крайний зазор 3 мм или 5 мм
• Высота конвейера: 880 - 920 мм (совместимо с SMEMA)
• Ключевые возможности инспекции: проверка наличия/расположения компонентов, проверка пайки (недостаточно/избыток), bridging, open, пайки-шарики, отсутствие смачивания, void, поднятые выводы, tombstone, смещение, вращение, billboard, полярность тантала, плавающие компоненты
• Габариты (ШxГxВ): 1730 x 2300 x 1975 мм
• Масса: 4850 кг
• Питание: 200 - 240 VAC однофазный, 50/60 Hz, 4 kVA
