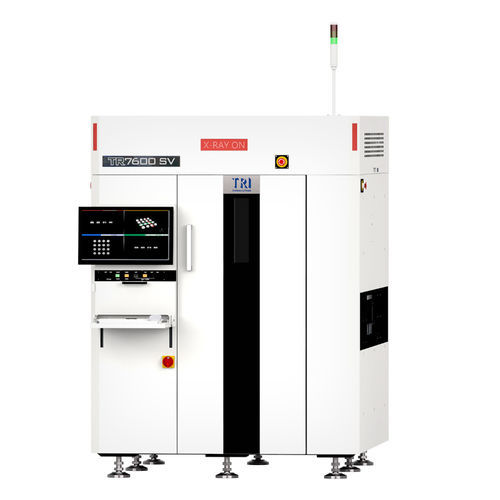

Прибор для контроля с рентгеновским излучением TR7600LL SV

оптический3DCT

Введение
Серия TR7600 SV — это линейный 3D-AXI для высокоточной инспекции печатных плат. По сравнению с серией TR7600 SIII обеспечивает до 20% повышения производительности. Алгоритмы на базе AI обеспечивают точное обнаружение void-детектов при разрешении 7 µm и высокую выходную добротность инспекции.

Поддерживаемые компоненты / Надёжная платформа
Платформа обеспечивает быструю реконструкцию изображения и обнаружение дефектов для широкого круга компонентов, включая:

• BGA
• Barrel fill
• Конденсаторы
• Чипы / LED чипы
• Компоненты под RF-экраном
• CSP
• DIMM коннекторы
• Flip-chip
• Ground pads
• Gullwing / J-leads
• Радиаторы
• LGA
• Paladin connector
• Резисторы / RNET
• SiP / SMT коннекторы / SOIC / SOT
• Thermal pads
• QFN / QFP / THT

Особенности

• Инспекция 7 µm высокого уровня с повышением производительности до 20% по сравнению с предыдущей моделью
• Новый EtherCAT контроллер движения для измерений в реальном времени и упрощённого обслуживания
• AI-алгоритмы инспекции для точной классификации дефектов
• Smart Factory ready — поддержка интеграции с MES
• Глобальная техническая поддержка

Система визуализации
Камера: Ultra-High Speed Line-Scan CCD — 3 или 5 модулей (9 или 15 сенсоров)
Источник рентгена: 60–130 kV
Разрешение изображения: 7 μm–25 μm (опция 7 μm для высоких характеристик)
Методы инспекции: 2D, 2.5D, 3D Slicing; Planar CT (опционально)


Движущая платформа и управление
X-ось: линейный серводвигатель с контроллером (EtherCAT)
Y-ось: высокоточная двухприводная шарико-винтовая передача + AC-servo контроллер
Z-ось: высокоточная шарико-винтовая передача + AC-servo контроллер
Разрешение по X–Y: N/A


Обработка плат (Board Handling)
Макс. размер PCB: TR7600 SV: 950 x 520 mm; TR7600LL SV: 1000 x 660 mm
Толщина PCB: 0,4–7 mm
Макс. вес PCB: 12 kg
Верхний зазор: @25 μm: 50 mm; @20 μm: 50 mm; @15 μm: 30 mm; @10 μm: 15 mm; @7 μm: 7 mm
Нижний зазор: @7/10/15/20 μm — TR7600 SV: 80 mm; TR7600LL SV: 70 mm; @25 μm: 55 mm
Краевой зазор: 3 mm или 5 mm
Высота конвейера: 880–920 mm (опция 940–965 mm)


Функции инспекции
Возможности

• Missing
• Misalignment
• Tombstone
• Billboard
• Tantalum polarity
• Rotation
• Floating

Обнаруживаемые дефекты

• Недостаточная / избыточная пая
• Bridging
• Open
• Паяльный шар
• Non-wetting
• Void
• Lifted Lead

Габариты
Размеры WxDxH: TR7600 SV: 1600 x 2100 x 1800 mm; TR7600LL SV: 1730 x 2300 x 1975 mm
Высота сигнальной башни (не включена): 519 mm
Вес: TR7600 SV: 3 350 kg; TR7600LL SV: 4 900 kg
Электропитание: 200–240 VAC однофазно, 50/60 Hz, 4 kVA


Технические характеристики

• Модель: TR7600 SV (вариант TR7600LL SV доступен)
• Технология: Line-scan 3D AXI с AI-алгоритмами
• Камера: Ultra-High Speed Line-Scan CCD (3 или 5 модулей; 9 или 15 сенсоров)
• Рентген-источник: 60–130 kV
• Разрешение изображения: 7 μm–25 μm
• Методы инспекции: 2D, 2.5D, 3D Slicing; Planar CT опция
• Макс. размер PCB: 950 x 520 mm (TR7600 SV) / 1000 x 660 mm (TR7600LL SV)
• Толщина PCB: 0,4–7 mm; макс. вес: 12 kg
• Top/Bottom зазоры: см. раздел Board Handling
• Краевой зазор: 3 mm или 5 mm
• Высота конвейера: 880–920 mm (опция 940–965 mm)
• Управление движением: EtherCAT контроллер; X линейный серво; Y двойной привод шарико-винтовая + AC-servo; Z шарико-винтовая + AC-servo
• Габариты и вес: см. раздел Габариты
• Электропитание: 200–240 VAC однофазно, 50/60 Hz, 4 kVA
