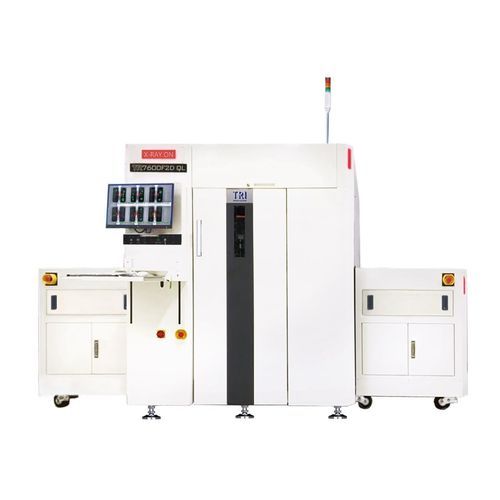

Система контроля с рентгеновским излучением TR7600F2D QL

многоэлементная антенна в фокальной плоскостис камерой2D

Введение
TR7600F2D QL — автоматизированная 2D AXI (автоматическая рентгеновская инспекция) система для онлайн‑контроля больших печатных плат до 2100 x 510 мм. Поддерживает многорезольную визуализацию от 5 до 30 µm и оснащена 2D‑камерой для автомобильных задач: чтение штрих‑кодов и обнаружение fiducial‑меток.

Особенности

• Инспекция больших плат: до 2100 x 510 мм
• Гибкая многорезольная платформа: 5 – 30 µm
• Онлайн‑точная подстройка без остановки производства
• Алгоритмы с ИИ для распознавания дефектов
• 2D‑камера для чтения штрих‑кодов, fiducial и маркировки bare‑board (автомобильная сфера)
• Готовность для умного завода: интеграция MES
• Типовые применения: серверные платы, LED‑платы, инспекция автомобильных ECU

Система визуализации (AXI)
Камера: плоский панельный детектор
Рентген‑источник: 60 – 130 kV
Разрешение изображения: 5 µm – 25 µm (AXI)
Метод инспекции: 2D

Система перемещений и управление
Управление X/Y/Z: высокоточная шариковая шпиндельная передача + AC‑серво контроллеры
Разрешение по осям X‑Y: зависит от конфигурации

Обработка плат
Макс. размер PCB: 2100 x 510 мм
Толщина PCB: 0,6 – 7 мм
Макс. вес PCB: 12 кг
Верхний клиренс по разрешению: 50 мм (@20/25 µm); 40 мм (@15 µm); 25 мм (@10 µm); 3 мм (@5 µm)
Нижний клиренс: 70 мм
Клиренс по краю: 3 мм или 5 мм
Высота конвейера: 880 – 920 мм (опция 940 – 965 мм)
Совместимость SMEMA

Возможности инспекции

• Компоненты: BGA, конденсаторы, чипы, WLCSP, DIMM‑разъемы, flip‑chip, земляные площадки, gullwing, радиаторы, J‑lead, LED‑чипы, LGA, разъемы, резисторы, RNET, SiP, SMT‑разъемы, SOIC, SOT, тепловые прокладки, QFN, QFP, THT
• Обнаруживаемые дефекты: отсутствие, смещение, tombstone, billboard, полярность, поворот, недостаток/избыток припоя, мосты, припойные шарики, пустоты

Габариты и питание
ШxГxВ: 3600 x 2000 x 1940 мм (без сигнальной башни; высота башни: 520 мм)
Масса: 5800 кг
Питание: 200 – 240 VLL, трехфазное, 50/60 Hz, 7,0 kVA

Применения

• Инспекция серверных плат
• Инспекция LED‑плат
• Инспекция автомобильных ECU и связанные с автомобилестроением проверки (чтение штрих‑кодов, обнаружение fiducial)

Технические характеристики

• Модель: TR7600F2D QL
• Макс. размер PCB: 2100 x 510 мм
• Толщина PCB: 0,6 – 7 мм
• Макс. вес PCB: 12 кг
• Разрешение изображения (AXI): 5 µm – 25 µm
• Напряжение рентген‑источника: 60 – 130 kV
• Метод инспекции: 2D
• Камера: плоский панельный детектор
• Система перемещений: высокоточная шариковая шпиндельная передача + AC‑серво (X/Y/Z)
• Верхний клиренс по разрешению: 50 мм (@20/25 µm); 40 мм (@15 µm); 25 мм (@10 µm); 3 мм (@5 µm)
• Нижний клиренс: 70 мм
• Клиренс по краю: 3 мм или 5 мм
• Высота конвейера: 880 – 920 мм (опция 940 – 965 мм)
• Совместимость SMEMA
• ШxГxВ: 3600 x 2000 x 1940 мм (без сигнальной башни)
• Масса: 5800 кг
• Питание: 200 – 240 VLL, трехфазное, 50/60 Hz, 7,0 kVA
