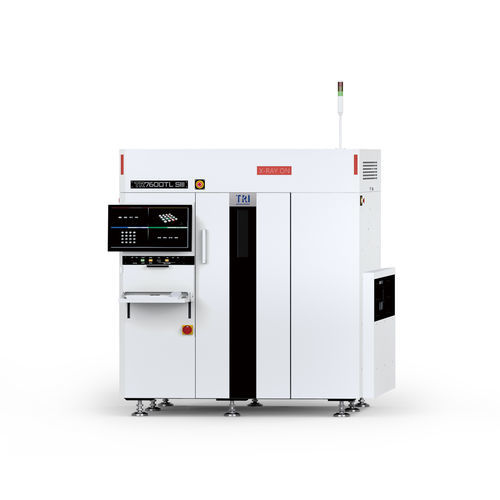

Система контроля CCD TR7600TL SIII

3Dавтоматизированнаядля измерений

Введение
TR7600TL SIII — инлайн 3D AXI система с опциональной плоской CT-функцией, предназначенная для рентгеновской инспекции больших печатных плат до 1200 × 660 мм. Система сочетает многоблочную line-scan визуализацию с регулируемой рентгеновской трубкой для поддержки 2D, 2.5D и 3D рабочих процессов.

Функции

• Конфигурация 3 или 5 line-scan CCD блоков (9 или 15 датчиков)
• Поддержка CT-режима и 3D слайсинга (плоская CT опционально)
• Умное программирование и управление рецептами для автоматизированной инспекции

Система изображения
Камера: высокоскоростные line-scan CCD камеры (3 или 5 блоков; 9 или 15 датчиков).
Рентгеновский источник: 60–130 kV.
Разрешение изображения: 10 μm–25 μm.
Методы инспекции: 2D, 2.5D, 3D слайсинг; плоская CT опционально.

Стол движения и управление
Оси X/Y/Z: высокоточные шарико-винтовые приводы с AC-серво управлением.
Разрешение по осям X-Y: N/A.

Обработка плат
Макс. размер PCB: 1200 × 660 mm.
Поддерживаемая толщина PCB: 0,6–7 mm.
Макс. вес PCB: 12 kg.
Примеры зазоров сверху: @25 μm → 50 mm; @20 μm → 50 mm; @15 μm → 30 mm; @10 μm* → 15 mm.
Примеры зазоров снизу: @25 μm → 55 mm; @20 μm → 70 mm; @15 μm → 70 mm; @10 μm → 70 mm.
Краевой зазор: 3 mm или 5 mm.
Высота конвейера: 880–920 mm (опционально 940–965 mm).

Функции инспекции

• Возможности: отсутствие, смещение, tombstone, billboard, полярность тантала, поворот, плавающие элементы
• Определяемые дефекты: недостаток/избыток припоя, перемычки, разрыв, паяльная шарика, недостаточная смачиваемость, пустоты, поднятая ножка

Габариты и питание
Габариты (Ш×Г×В): 2014 × 2000 × 1940 mm (без учета высоты сигнальной башни 510 mm).
Вес: 4750 kg.
Питание: 200–240 VAC, трехфазное, 50/60 Hz, 7 kVA. Опциональный трансформатор для 346–416 VAC.

Технические характеристики

• Модель: TR7600TL SIII
• Камера: высокоскоростные line-scan CCD (3 или 5 блоков; 9 или 15 датчиков)
• Диапазон напряжения X-ray: 60–130 kV
• Разрешение изображения: 10–25 μm
• Методы инспекции: 2D, 2.5D, 3D слайсинг; плоская CT (опционально)
• Макс. размер PCB: 1200 × 660 mm
• Толщина PCB: 0,6–7 mm
• Макс. вес PCB: 12 kg
• Примеры верхних зазоров: 25 μm → 50 mm; 20 μm → 50 mm; 15 μm → 30 mm; 10 μm → 15 mm
• Примеры нижних зазоров: 25 μm → 55 mm; 20 μm → 70 mm; 15 μm → 70 mm; 10 μm → 70 mm
• Краевой зазор: 3 mm или 5 mm
• Высота конвейера: 880–920 mm (опционально 940–965 mm)
• Габариты (Ш×Г×В): 2014 × 2000 × 1940 mm
• Вес: 4750 kg
• Питание: 200–240 VAC, трехфазное, 50/60 Hz, 7 kVA (опционально трансформатор 346–416 VAC)
