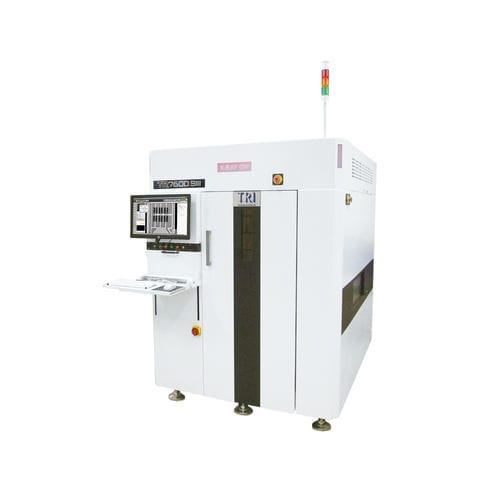

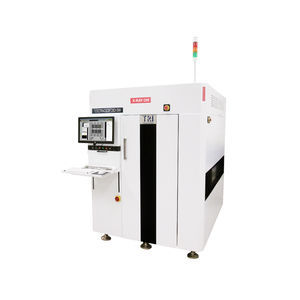

Прибор для контроля с рентгеновским излучением TR7600 SIII

цифровая томографияCT3D

Введение
Серия TR7600 SIII CT AXI — это новое поколение inline систем инспекции PCBA от Test Research, Inc. (TRI). Разработана для 100% контроля на производственной линии, TR7600 SIII сочетает высокоскоростную 3D КТ‑рентгеновскую съёмку с повышенным качеством изображения для надёжной проверки пайки и компонентов.

Особенности

• Ультра‑высокоскоростная 3D КТ рентген‑инспекция
• Улучшенное качество изображения для точного обнаружения дефектов
• Реальный 3D просмотр пайки
• Высокое разрешение, пригодное для компонентов 01005in

Система визуализации
Камера: ультра‑высокоскоростные линейные CCD‑камеры, 3 или 5 модулей (9 или 15 датчиков)
Рентгеновский источник: 60–130 kV
Разрешение изображения: 7 μm–20 μm
Методы инспекции: 2D, 2.5D, 3D‑срезы; планарная КТ (опция)

Платформа движения и управление
Осі X/Y/Z: высокоточные шарико‑винтовые передачи + AC‑серво управление
Разрешение по X–Y: N/A (зависит от применения)

Обработка плат
Макс. размер PCB: 900 x 520 mm
Толщина PCB: 0,6–7 mm
Макс. вес PCB: 12 kg
Верхний зазор по разрешению: @20 μm = 50 mm; @15 μm = 30 mm; @10 μm = 15 mm; @7 μm = 7 mm
Нижний зазор: 70 mm
Боковой зазор: 3 mm или 5 mm
Высота конвейера: 880–920 mm (опция 940–965 mm)
Совместимость SMEMA

Функции инспекции

• Проверки компонентов: присутствие, смещение, вращение, полярность, tombstone, floating, billboard
• Обнаружение дефектов: недостаток/избыток припоя, короткое замыкание (bridging), обрыв, паяльные шарики, плохое смачивание, пустоты, поднятые выводы

Габариты
ШxГxВ: 1470 x 2110 x 1975 mm (без сигнальной башни; высота башни: 510 mm)
Вес: 3850 kg
Электропитание: 200–240 VAC однофазное, 50/60 Hz, 4 kVA

Видео
Встроенное видео продукта доступно для демонстрации работы и функций TR7600 SIII.

Технические характеристики

• Модель: TR7600 SIII
• Бренд: Test Research, Inc. (TRI)
• Камера: ультра‑высокоскоростной линейный CCD, 3 или 5 модулей (9 или 15 датчиков)
• Рентгеновское напряжение: 60–130 kV
• Разрешение изображения: 7 μm–20 μm
• Методы инспекции: 2D, 2.5D, 3D‑срезы, планарная КТ (опция)
• Макс. размер PCB: 900 x 520 mm
• Толщина PCB: 0,6–7 mm
• Макс. вес PCB: 12 kg
• Верхний зазор (по разрешению): 20 μm → 50 mm; 15 μm → 30 mm; 10 μm → 15 mm; 7 μm → 7 mm
• Нижний зазор: 70 mm
• Боковой зазор: 3 mm или 5 mm
• Высота конвейера: 880–920 mm (опция 940–965 mm)
• Габариты (ШxГxВ): 1470 x 2110 x 1975 mm (без сигнальной башни)
• Вес: 3850 kg
• Электропитание: 200–240 VAC однофазное, 50/60 Hz, 4 kVA
• Совместимость SMEMA
• Ключевые возможности инспекции: присутствие компонентов, выравнивание, tombstone, bridging, обнаружение пустот, поднятые выводы, полярность, вращение, обнаружение floating
