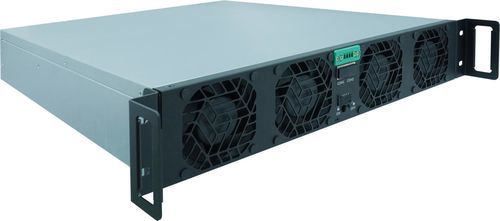

Модуль ввода/вывода ACDC TPS-BM57050KTIF

Обзор
TPS-BM57050KTIF — это трехфазный двунаправленный модуль питания AC‑DC, предназначенный для высокомощной конверсии энергии без тока по нейтральной линии. Используется технология мягкого переключения (soft switching) для снижения переключательных потерь и повышения надежности. Модуль обеспечивает до 50 кВт, обладает высокой эффективностью (96% AC→DC, 95% DC→AC), высоким коэффициентом мощности (PF >0,99) и низким THDi (<5%), что делает его подходящим для промышленных стендов испытаний и систем рекуперации энергии. Поддерживает номинальные входы 380/400/415 VAC, выход шины 570 VDC, модульную конструкцию и принудительное воздушное охлаждение. Встроенные интерфейсы CAN и RS485 обеспечивают мониторинг и интеграцию управления.

Ключевые характеристики

• Трехфазное двунаправленное AC‑DC преобразование без тока нейтрали
• Топология soft switching для снижения потерь и повышения надежности
• Высокая эффективность: 96% (AC→DC) и 95% (DC→AC)
• Коэффициент мощности >0,99 и THDi <5% для чистого стабильного питания
• Номинальная мощность: 50 000 W
• Номинальные входные напряжения: 380/400/415 VAC; входной ток ≤88 A (AC→DC)
• DC шина: 570 VDC; выходной ток 87,8 A (DC→AC)
• Модульная конструкция для расширения и упрощенного обслуживания
• Принудительное воздушное охлаждение для стабильной работы под нагрузкой
• Интерфейсы: CAN, RS485

Применение

• Тестирование и валидация Battery PACK
• Двунаправленные испытания мощности (AC↔DC) для испытательных стендов силовой электроники
• Рекуперация энергии и ускоренные испытания старения для систем накопления
• Лабораторные и промышленные испытания высокой мощности

Технические характеристики

• Article Number: HPM1293
• Manufacturer Code: HPM010048
• Manufacturer: TPS
• Номинальная мощность: 50 000 W
• КПД: 96% (AC→DC), 95% (DC→AC)
• Диапазон входного напряжения: 342–460 VAC; номинал: 380/400/415 VAC
• Входной ток: ≤88 A (AC→DC)
• Напряжение DC шины: 570 VDC
• Выходной ток: 87,8 A (DC→AC)
• Диапазон выходного напряжения: 342–460 VAC (AC‑выход)
• Точность выходного напряжения: ±1% (AC→DC)
• Воздушный поток: спереди → сзади
• Габариты (Д×Ш×В): 435 × 86 × 600 mm
• Масса: ≤23 kg

Механика, коммуникации и соответствие

• Охлаждение: принудительная вентиляция
• Связь: CAN, RS485 для мониторинга и управления
• Конструкция: модульная для расширения и обслуживания
• Стандарты и сертификаты: IEC62477-1, EN55032, UL, CE, TUV
