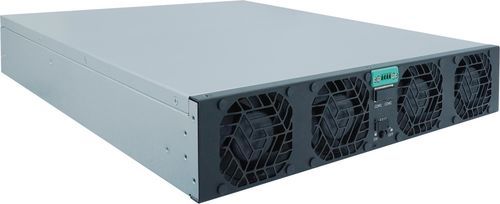

Модуль ввода/вывода ACDC TPS-BM57050KTIF-S

Обзор продукта
Двунаправленный силовой модуль TPS-BM57050KTIF-S — это высокопроизводительный трехфазный AC-DC модуль для универсального преобразования энергии. Он работает без тока нейтральной линии и использует передовую технологию мягкого коммутации для повышения надежности и снижения потерь энергии. Модуль обеспечивает до 50,000 W мощности с высоким КПД (96% AC→DC, 95% DC→AC), высоким коэффициентом мощности (PF > 0.99) и низкими суммарными искажениями гармоник (THDi < 5%), обеспечивая стабильный и чистый выход энергии. Модуль имеет модульную конструкцию, принудительное воздушное охлаждение и интегрированные интерфейсы CAN и RS485 для мониторинга и управления. Устройство соответствует стандартам IEC62477-1 и EN55032 и сертифицировано UL, CE, TUV.

Основные характеристики

• Двунаправленная и трехфазная конструкция, обеспечивающая преобразование энергии AC↔DC.
• Работа без тока нейтрали для повышения безопасности и эффективности в трехфазных системах.
• Передовая технология мягкой коммутации для уменьшения коммутационных потерь и повышения надежности.
• Высокий КПД: 96% (AC→DC) и 95% (DC→AC).
• Отличные электрические характеристики: коэффициент мощности > 0.99 и THDi < 5%.
• Высокая мощность: 50,000 W (50 kW).
• Вход: 380/400/415 VAC (номинал), диапазон работы 342–460 VAC; входной ток ≤ 88 A (AC→DC).
• Выход: 570 VDC (номинал) и диапазон 342–460 VAC; выходной ток до 87.8 A (AC→DC).
• Модульная конструкция для простого расширения и обслуживания.
• Принудительное воздушное охлаждение для стабильной работы под нагрузкой.
• Интегрированная связь: интерфейсы CAN и RS485.
• Компактные размеры и управляемый вес для установки.
• Соответствует IEC62477-1 и EN55032; сертифицирован UL, CE, TUV.

Характеристики / Технические спецификации

• Air Flow: From front to rear
• Габариты (L × W × H): 435 × 86 × 600 mm
• КПД: 95% (DC→AC), 96% (AC→DC)
• Входной ток: ≤ 88 A (AC→DC), 87.8 A (DC→AC)
• Входная мощность: 50,000 W (DC→AC)
• Входное напряжение: 342–460 VAC, 570 VDC
• Выходной ток: 87.8 A (AC→DC)
• Выходная мощность: 50,000 W (AC→DC)
• Выходное напряжение: 570 VDC, 342–460 VAC
• Точность выходного напряжения: ±1% (AC→DC)
• Номинальное входное напряжение: 380 VAC, 400 VAC, 415 VAC
• Вес: ≤ 23 kg
• Article Number: HPM1295
• Manufacturer Code: HPM010050
• Manufacturer: TPS
