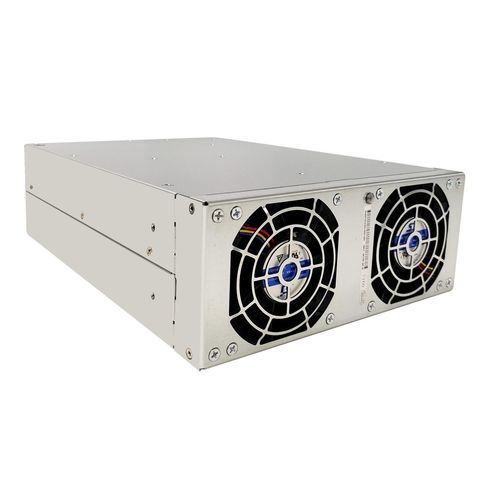

Модуль ввода/вывода BiDi ACDC TPS-BM159000UHIT

Детали продукта
TPS-BM159000UHIT - это высокопроизводительный двунаправленный модуль питания, разработанный как трехфазный AC-DC двунаправленный модуль. Он использует передовую трехфазную технологию без нейтральной линии, устраняя проблемы с током нейтральной линии в энергетических системах. Оснащенный зрелой технологией мягкого переключения, он обеспечивает надежное и эффективное двунаправленное преобразование энергии, подходящее для таких применений, как оборудование для тестирования формирования ячеек, двунаправленное тестирование мощности и оборудование для старения с возможностью утилизации энергии.

Как высокоэффективный модуль питания (92%/91,5%), он достигает пикового КПД 92%@480VAC в направлении AC-DC и 91,5%@480VAC в направлении DC-AC, значительно снижая энергопотребление. Он обладает высоким коэффициентом мощности (PF >0,99@480VAC при полной нагрузке) и низким общим гармоническим искажением входного тока (THDi <5%@480VAC при полной нагрузке), обеспечивая отличную совместимость с сетью.

Этот двунаправленный модуль питания мощностью 9000W/7200W обеспечивает номинальную выходную мощность 9000W в направлении AC-DC и номинальную входную мощность 7200W в направлении DC-AC. Он работает как модуль входной мощности 480VAC с диапазоном входного напряжения AC 384~528VAC и диапазоном частот 50/60±5Hz. Как модуль выходной мощности 15,5VDC, он обеспечивает выходное напряжение 15,5VDC с номинальными токами 580A (AC-DC) и 480A (DC-AC), в то время как входной ток AC составляет <15A.

Ключевые особенности

• Двунаправленное преобразование энергии: Функционирует как трехфазный AC-DC двунаправленный модуль, поддерживающий бесшовную изоляцию и поток энергии между AC и DC, удовлетворяя требованиям быстрого отклика испытательного оборудования.
• Передовые технологии: Интегрирует технологию мягкого переключения для повышения надежности и эффективности; достигает высокого PF (>0,99) и низкого THDi (<5%) для оптимальной работы сети.
• Высокая эффективность: Обладает пиковым КПД 92% (AC-DC@480VAC) и 91,5% (DC-AC@480VAC), минимизируя потери энергии.
• Надежная адаптивность: Работает при полной нагрузке при -10°C~45°C, с понижением до 90% при 45°C~60°C; адаптируется к нестабильным сетям и суровым условиям, оснащен идеальной защитой от неисправностей.
• Охлаждение и связь: Оснащен принудительным воздушным охлаждением с интеллектуальным управлением и CAN-связью для эффективной работы и мониторинга.
• Компактный дизайн: Размеры 218мм x 86мм x 300мм и вес 6,5кг, идеально подходит для установки в ограниченном пространстве.
• Сертификация и соответствие: Может пройти сертификацию UL, CE, TUV и соответствует стандартам EN55032.
• Расширяемость: Модульная конструкция поддерживает интеллектуальное расширение с подключением до 4 единиц параллельно для гибкого масштабирования системы.

Технические характеристики
Параметр | Значение
Поток воздуха | От передней к задней части
Размеры (Д*Ш*В)(мм) | 218*86*300
Эффективность | 91,5%(DC-AC), 92%(AC-DC)
Входной ток | ≤15A(AC-DC), 480A(DC-AC)
Входная мощность | 7200W(DC-AC)
Входное напряжение | 15Vdc, 384-528Vac
Выходной ток | 580A(AC-DC)
Выходная мощность | 9000W(AC-DC)
Выходное напряжение | 15,5Vdc, 384-528Vac
Точность выходного напряжения | 1%(AC-DC)
Номинальное входное напряжение | 480Vac
Вес | ≤6,5кг

Характеристики / Технические спецификации

• Двунаправленный модуль питания
• Трехфазный AC-DC, без тока нейтральной линии
• Эффективность: 92% (AC-DC), 91,5% (DC-AC)
• Коэффициент мощности: >0,99
• THDi: <5%
• Выход: 9000W/7200W
• Выходное напряжение: 15,5VDC
• Входной ток: <15A
• Принудительное воздушное охлаждение
• CAN-связь
• Сертификация: UL, CE, TUV, соответствует EN55032
• Размеры: 218мм x 86мм x 300мм
• Вес: ≤6,5кг
