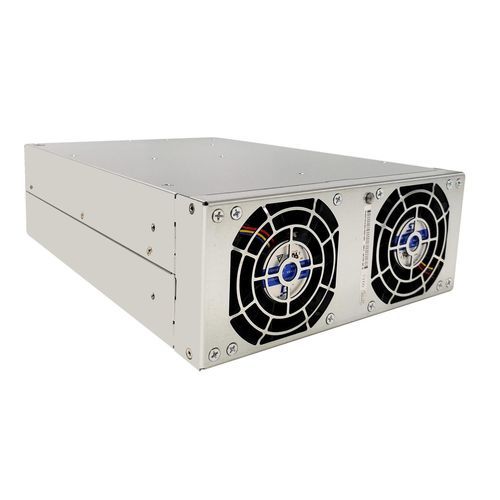

Модуль ввода/вывода BiDi ACDC TPS-BM157200UHIT

Детали продукта
Биполярный модуль питания TPS-BM157200UHIT - это высокопроизводительный трехфазный модуль AC-DC мощностью 7200 Вт, часть серии TPS-BM157200UHIT/TPS-BM157200UHIRT, разработанный для бесшовного двунаправленного преобразования энергии в трехфазных системах. Как трехфазный модуль без нейтральной линии, он устраняет проблемы с током нейтральной линии, полностью решая проблему тока нейтральной линии в энергосистемах и обеспечивая стабильную работу в трехфазных конфигурациях. Он использует зрелую технологию мягкого переключения, повышая надежность и эффективность процессов преобразования энергии. Функционируя как трехфазный двунаправленный изоляционный модуль AC-DC, он поддерживает надежную работу инвертора в системах, подключенных к сети, с номинальной выходной мощностью 7200 Вт в направлении AC-DC и 5760 Вт в направлении DC-AC. Он работает с входным напряжением 480VAC в диапазоне 384~528VAC (полная нагрузка) и обеспечивает стабильный выход 15VDC с номинальным током 480A. С пиковым КПД 91,5% в AC-DC и 90,5% в DC-AC, он поддерживает отличное качество энергии с высоким коэффициентом мощности (PF>0,99) и низким уровнем общего гармонического искажения (THDi <5%) при полной нагрузке. Оснащен технологией бесшовного переключения напряжения, он соответствует требованиям быстрого отклика испытательного оборудования. Оснащен принудительным воздушным охлаждением (по умолчанию: передний вход и задний выход), он адаптируется к суровым условиям без снижения мощности при 45°C и соответствует стандарту EN55032. С модульной конструкцией он поддерживает интеллектуальное расширение и автоматическую параллельную работу до 4 единиц. Он может пройти сертификацию UL/CE/TUV, что делает его идеальным для приложений тестирования формирования ячеек, двунаправленного тестирования мощности и модуля питания с возможностью утилизации энергии в качестве трехфазного модуля питания LV AC-DC.

Ключевые особенности

• Трехфазный дизайн без нейтральной линии: Устраняет ток нейтральной линии, решая проблемы нейтральной линии энергосистемы для стабильной работы.
• Высокие показатели производительности: 7200W AC-DC/5760W DC-AC, 91,5%/90,5% КПД, выход 15VDC/480A, PF>0,99 и THDi <5% для превосходного качества энергии.
• Бесшовное переключение и изоляция: Поддерживает работу инвертора, подключенного к сети, с бесшовным переключением напряжения, удовлетворяя потребности в быстром отклике испытательного оборудования.
• Модульный и расширяемый: До 4 единиц в параллели для гибкого масштабирования мощности через интеллектуальное расширение.
• Надежный и соответствующий: Принудительное воздушное охлаждение (передний вход и задний выход), адаптация к суровым условиям, соответствие EN55032 и сертификация UL/CE/TUV.

Спецификации
Параметр | Значение
Поток воздуха | От передней к задней
Размеры (Д*Ш*В)(мм) | 176*86*285
КПД | 90,5%(DC в AC), 91,5%(AC в DC)
Входной ток | ≤12A(AC в DC), 384A(DC в AC)
Входная мощность | 5760W(DC в AC)
Входное напряжение | 15Vdc, 384-528Vac
Выходной ток | 480A(AC в DC)
Выходная мощность | 7200W(AC в DC)
Выходное напряжение | 15Vdc, 343-456Vac
Точность выходного напряжения | 1%(AC в DC)
Номинальное входное напряжение | 480Vac
Вес | ≤8kg

Характеристики / Технические спецификации

• Двунаправленный модуль питания для трехфазного преобразования AC-DC и DC-AC
• Выход 7200W (AC-DC), выход 5760W (DC-AC)
• КПД 91,5% (AC-DC), 90,5% (DC-AC)
• Входное напряжение: 480VAC (384~528VAC полная нагрузка)
• Выход: 15VDC, 480A
• Коэффициент мощности >0,99, THDi <5%
• Принудительное воздушное охлаждение (передний вход, задний выход)
• Параллельная работа до 4 единиц
• Сертификация UL/CE/TUV, соответствие EN55032
• Адаптация к суровым условиям (без снижения мощности при 45°C)
• Размеры: 176*86*285 мм
• Вес: ≤8kg
