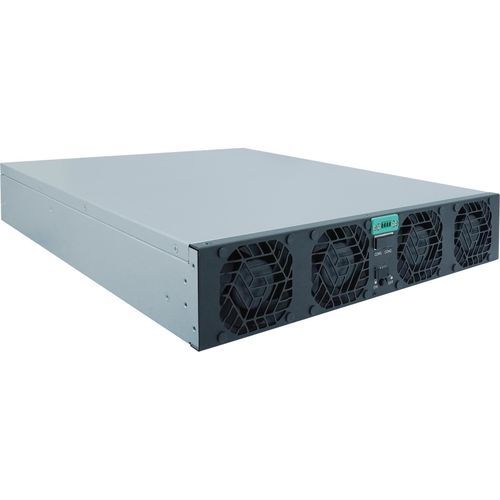

Модуль ввода/вывода BiDi ACDC TPS-BM75053KTIF-S

Детали продукта
Двухнаправленный модуль питания TPS-BM75053KTIF-S - это высокопроизводительное трехфазное решение, предназначенное для универсального преобразования энергии, функционирующее как трехфазный AC-DC двухнаправленный модуль. Ключевым преимуществом является его работа без тока нейтральной линии, что делает его модулем питания без тока нейтральной линии, обеспечивающим эффективную и безопасную работу в трехфазных системах. Он использует передовую технологию мягкого переключения, классифицируя его как модуль питания с технологией мягкого переключения, что повышает надежность и снижает потери энергии. Этот модуль обеспечивает впечатляющую эффективность 96% и 95% в различных режимах работы, квалифицируя его как модуль питания с высокой эффективностью 96%/95%. Он поддерживает высокий коэффициент мощности (PF >0,99) и низкое общее гармоническое искажение (THDi <5%), таким образом, являясь модулем питания с высоким PF >0,99 и модулем питания с низким THDi <5%, обеспечивая стабильный и чистый выход энергии. С номинальной мощностью 53,000 Вт он выступает как двухнаправленный модуль питания 53,000 Вт, удовлетворяя требованиям высокомощных приложений. Он имеет вход 380/400/415VAC (входной модуль 380/400/415VAC) с входным током 94A (входной модуль тока 94A) и выход 750VDC (выходной модуль 750VDC) с выходным током 70,7A (выходной модуль тока 70,7A), обеспечивая совместимость с различными системами питания. Идеально подходит для специализированных сценариев, он служит как модуль питания для старения батарей PACK и модуль для старения энергии с возможностью рециркуляции для приложений старения энергии с возможностью рециркуляции. Обладая модульной конструкцией, это модуль питания с модульной конструкцией, облегчающий расширение и обслуживание. Оснащен системой принудительного воздушного охлаждения, это модуль питания с принудительным воздушным охлаждением, поддерживающий оптимальные рабочие температуры даже при больших нагрузках. Интегрирован с возможностями связи CAN и RS485, это модуль связи CAN/RS485, обеспечивающий бесшовную передачу данных и управление. Размеры 435мм×86мм×600мм, это модуль питания 435мм86мм600мм с компактным дизайном, и весит ≤23кг, что делает его двухнаправленным модулем питания ≤23кг для удобной установки. Он соответствует стандартам IEC62477-1 и EN55032 (модуль, соответствующий IEC62477-1 EN55032) и имеет сертификаты UL, CE, TUV (сертифицированный модуль питания UL CE TUV), обеспечивая соблюдение международных норм и стандартов безопасности.

Ключевые особенности

• Двухнаправленный и трехфазный дизайн: Двухнаправленный модуль питания TPS-BM75053KTIF-S функционирует как трехфазный AC-DC двухнаправленный модуль, обеспечивая универсальное преобразование энергии в трехфазных системах.
• Отсутствие тока нейтральной линии: Как модуль питания без тока нейтральной линии, он работает без тока нейтральной линии, повышая безопасность и эффективность в трехфазных конфигурациях.
• Передовая технология: Использует технологию мягкого переключения (модуль питания с технологией мягкого переключения) для повышения надежности и снижения потерь энергии.
• Высокая эффективность: Модуль питания с высокой эффективностью 96%/95% с исключительной производительностью в различных режимах работы, минимизируя потери энергии.
• Отличные электрические характеристики: Обладает высоким PF >0,99 (модуль питания с высоким PF >0,99) и низким THDi <5% (модуль питания с низким THDi <5%) для стабильного и чистого качества энергии.
• Высокая мощность: Функционирует как двухнаправленный модуль питания 53,000 Вт для удовлетворения требований высокомощных приложений.
• Стабильный вход и выход: Вход 380/400/415VAC (входной модуль 380/400/415VAC) с входным током 94A (входной модуль тока 94A) и выход 750VDC (выходной модуль 750VDC) с выходным током 70,7A (выходной модуль тока 70,7A) для широкой совместимости.
• Специализированные приложения: Идеально подходит как модуль питания для старения батарей PACK и модуль для старения энергии с возможностью рециркуляции для сценариев старения энергии с возможностью рециркуляции.
• Модульная конструкция: Модуль питания с модульной конструкцией, позволяющий легкое расширение и упрощенное обслуживание.
• Надежное охлаждение: Оснащен принудительным воздушным охлаждением (модуль питания с принудительным воздушным охлаждением) для поддержания стабильной работы при изменяющихся нагрузках.
• Гибкая связь: Интегрирует связь CAN/RS485 (модуль связи CAN/RS485) для легкой интеграции мониторинга и управления.
• Компактный и управляемый вес: Размеры 435мм×86мм×600мм (модуль питания 435мм86мм600мм) и вес ≤23кг (двухнаправленный модуль питания ≤23кг) для удобной установки.
• Соответствие и сертификация: Модуль, соответствующий IEC62477-1 EN55032 с сертификатами UL CE TUV (сертифицированный модуль питания UL CE TUV), обеспечивая соблюдение международных стандартов.

Спецификации
Параметр | Значение
Поток воздуха | Спереди назад
Размеры (L*W*H)(мм) | 435*86*600
Эффективность | 95%(DC в AC), 96%(AC в DC)
Входной ток | ≤94A(AC в DC), 70,7A(DC в AC)
Входная мощность | 53000W(DC в AC)
Входное напряжение | 342-460VAC, 750VDC
Выходной ток | 70,7A(AC в DC)
Выходная мощность | 53000W(AC в DC)
Выходное напряжение | 750VDC, 342-460VAC
Точность выходного напряжения | ±1%(AC в DC)
Номинальное входное напряжение | 380Vac, 400Vac, 415Vac
Вес | ≤23кг

Характеристики / Технические спецификации

• Двухнаправленный, трехфазный AC-DC модуль
• Мощность: 53,000 Вт
• Входное напряжение: 380/400/415VAC (94A)
• Выходное напряжение: 750VDC (70,7A)
• Эффективность: 96% (AC в DC), 95% (DC в AC)
• Коэффициент мощности: >0,99
• Общее гармоническое искажение (THDi): <5%
• Модульная конструкция, принудительное воздушное охлаждение
• Связь CAN/RS485
• Размеры: 435мм x 86мм x 600мм
• Вес: ≤23кг
• Соответствие: IEC62477-1, EN55032
• Сертификации: UL, CE, TUV
