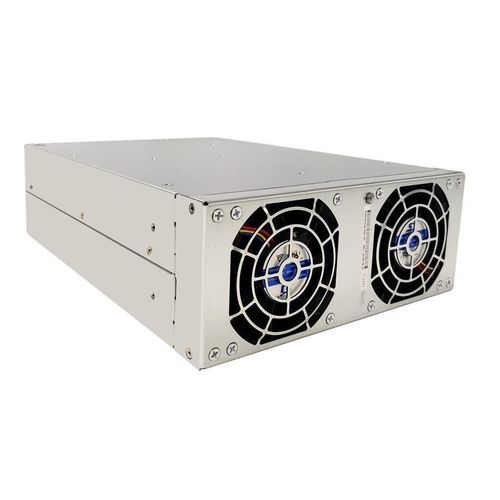

Модуль ввода/вывода BiDi ACDC TPS-BM159000THIT

Детали продукта
TPS-BM159000THIT - это высокопроизводительный двунаправленный модуль питания, работающий в паре с модулем питания TPS-BM159000THIRT, разработанный как трехфазный AC-DC двунаправленный модуль. Он использует передовую трехфазную технологию без нейтральной линии, устраняя проблемы с током нейтральной линии в энергосистемах. Оснащен зрелой технологией мягкого переключения, обеспечивает надежное и эффективное двунаправленное преобразование энергии, подходит для таких применений, как оборудование для тестирования формирования ячеек, двунаправленное тестирование мощности и оборудование для старения энергии с возможностью рекуперации.

Как высокоэффективный модуль питания с КПД 92%/91,5%, он достигает пикового КПД 92% в направлении AC-DC и 91,5% в направлении DC-AC, значительно снижая энергопотребление. Обладает высоким коэффициентом мощности (PF >0,99, PF=0,99@380VAC полная нагрузка) и низким общим гармоническим искажением входного тока (THDi <5%, THDi<5%@380VAC полная нагрузка), обеспечивая отличную совместимость с сетью.

Этот двунаправленный модуль питания мощностью 9000W/7200W обеспечивает номинальную выходную мощность 9000W в направлении AC-DC и номинальную входную мощность 7200W в направлении DC-AC. Он работает как модуль с входным напряжением 380/400/415VAC с диапазоном входного напряжения AC 343~456VAC (полная нагрузка) и 304~343VAC (понижение до 80%), а также с диапазоном частот 50/60±5Hz. Как модуль питания с выходом 15VDC, он обеспечивает выход 15VDC с номинальными токами 600A (AC-DC) и 480A (DC-AC), в то время как входной ток AC составляет ≤17A.

Ключевые особенности

• Двунаправленное преобразование энергии: Функционирует как трехфазный AC-DC двунаправленный модуль, поддерживающий бесшовную изоляцию и поток энергии между AC и DC, обеспечивая надежную работу в системах, подключенных к сети.
• Передовые технологии: Интегрирует технологию мягкого переключения для повышения надежности и эффективности; достигает высокого PF (>0,99) и низкого THDi (<5%) для оптимальной работы сети.
• Высокая эффективность: Обладает пиковым КПД 92% (AC-DC) и 91,5% (DC-AC), минимизируя потери энергии и снижая эксплуатационные расходы.
• Надежная адаптивность: Работает при полной нагрузке от -10°C до 45°C, с понижением до 90% при 45°C~55°C; адаптируется к нестабильным сетям и суровым условиям, оснащен идеальными функциями защиты от неисправностей.
• Охлаждение и связь: Оснащен принудительным воздушным охлаждением с интеллектуальным управлением и CAN-связью для эффективной работы и мониторинга в реальном времени.
• Компактный дизайн: Размеры 218мм x 86мм x 300мм и вес 6,5кг, идеально подходит для промышленных установок с ограниченным пространством.
• Сертификация и соответствие: Может пройти сертификацию UL, CE, TUV и соответствует стандартам EN55032, обеспечивая глобальную совместимость.
• Расширяемость: Модульный дизайн поддерживает интеллектуальное расширение с автоматической параллельной работой, подходит для масштабируемых конфигураций систем.

Технические характеристики
Параметр | Значение
Поток воздуха | Спереди назад
Размеры (Д*Ш*В)(мм) | 218*86*300
Эффективность | 91,5%(DC-AC), 92%(AC-DC)
Входной ток | ≤17A(AC-DC), 480A(DC-AC)
Входная мощность | 7200W(DC-AC)
Входное напряжение | 15Vdc, 343-456Vac
Выходной ток | 600A(AC-DC)
Выходная мощность | 9000W(AC-DC)
Выходное напряжение | 15Vdc, 343-456Vac
Точность выходного напряжения | 1%(AC-DC)
Номинальное входное напряжение | 380Vac, 400Vac, 415Vac
Вес | ≤6,5кг
