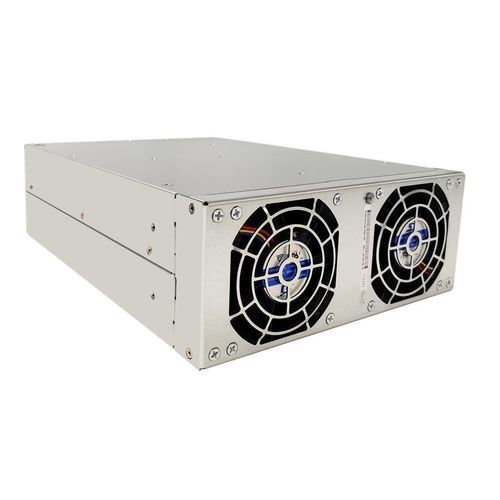

Модуль ввода/вывода BiDi ACDC TPS-BM158000THIRF

Детали продукта
TPS-BM158000THIRF - это высокопроизводительный силовой модуль, в паре с двунаправленным силовым модулем TPS-BM158000THIF, разработанный как трехфазный AC-DC двунаправленный модуль. Он использует передовую трехфазную технологию без нейтральной линии, устраняя проблемы с током нейтральной линии в энергосистемах. Оснащен зрелой технологией мягкого переключения, обеспечивает надежное и эффективное двунаправленное преобразование энергии, подходит для таких применений, как оборудование для тестирования формирования ячеек, двунаправленное испытательное оборудование и оборудование для старения с возможностью утилизации энергии.

Как высокоэффективный силовой модуль с КПД 92%/91,5%, он достигает пикового КПД 92%@380VAC в направлении AC-DC и 91,5%@380VAC в направлении DC-AC, значительно снижая энергопотребление. Обладает высоким коэффициентом мощности (PF >0,99, PF=0,99@380VAC при полной нагрузке) и низким общим гармоническим искажением входного тока (THDi<5%, THDi<5%@380VAC при полной нагрузке), обеспечивая отличную совместимость с сетью.

Этот двунаправленный силовой модуль мощностью 8000W/6400W обеспечивает номинальную выходную мощность 8000W в направлении AC-DC и номинальную входную мощность 6400W в направлении DC-AC. Работает как входной модуль 380/400/415VAC с диапазоном входного напряжения AC 343~456VAC (полная нагрузка) и 304~343VAC (понижение до 80%), и диапазоном частоты 50/60±5Hz. Как выходной силовой модуль 15VDC, он обеспечивает выход 15VDC с номинальными токами 533,3A (AC-DC) и 427A (DC-AC), в то время как входной ток AC составляет <16A.

Ключевые особенности

• Двунаправленный поток энергии: Функционирует как трехфазный AC-DC двунаправленный модуль, поддерживающий бесшовную изоляцию и преобразование энергии, обеспечивая стабильную работу в системах, подключенных к сети.
• Передовые технологии: Интегрирует технологию мягкого переключения для повышения надежности и эффективности; достигает высокого PF (>0,99) и низкого THDi (<5%) для оптимальной работы сети.
• Высокая эффективность: Обладает пиковым КПД 92% (AC-DC@380VAC) и 91,5% (DC-AC@380VAC), минимизируя потери энергии и эксплуатационные расходы.
• Надежная адаптивность: Работает при полной нагрузке от -10°C до 45°C, с понижением до 90% при 45°C~60°C; адаптируется к нестабильным сетям и суровым условиям, оснащен идеальными функциями защиты от неисправностей.
• Охлаждение и связь: Оснащен принудительным воздушным охлаждением с интеллектуальным управлением (варианты воздушного потока включают передний вход/задний выход и задний вход/передний выход типа R) и CAN-связью для эффективной работы и мониторинга.
• Компактный дизайн: Размеры 176мм x 86мм x 285мм и вес ≤5кг, идеально подходит для промышленных установок с ограниченным пространством.
• Сертификация и соответствие: Может пройти сертификацию UL, CE, TUV и соответствует стандартам EN55032, обеспечивая глобальную совместимость.
• Расширяемость: Модульная конструкция поддерживает интеллектуальное расширение с подключением до 4 единиц параллельно, подходит для масштабируемых конфигураций систем.

Спецификации
Параметр | Значение
Воздушный поток | Сзади наперед
Размеры (Д*Ш*В)(мм) | 176*86*285
Эффективность | 91,5%(DC-AC), 92%(AC-DC)
Входной ток | ≤16A(AC-DC), 427A(DC-AC)
Входная мощность | 6400W(DC-AC)
Входное напряжение | 15Vdc, 343-456Vac
Выходной ток | 533,3A(AC-DC)
Выходная мощность | 8000W(AC-DC)
Выходное напряжение | 15Vdc, 343-456Vac
Точность выходного напряжения | 1%(AC-DC)
Номинальное входное напряжение | 380Vac, 400Vac, 415Vac
Вес | ≤5кг

Характеристики / Технические спецификации

• Трехфазный AC-DC двунаправленный модуль
• Технология без тока нейтральной линии
• Технология мягкого переключения
• Пиковая эффективность: 92% (AC-DC), 91,5% (DC-AC)
• Коэффициент мощности: >0,99
• THDi: <5%
• Номинальная выходная мощность: 8000W (AC-DC), 6400W (DC-AC)
• Входное напряжение AC: 343~456VAC (полная нагрузка), 304~343VAC (понижение до 80%)
• Частота: 50/60±5Hz
• Выход DC: 15VDC, 533,3A (AC-DC), 427A (DC-AC)
• Входной ток AC: <16A
• Размеры: 176мм x 86мм x 285мм
• Вес: ≤5кг
• Принудительное воздушное охлаждение
• CAN-связь
• Сертифицировано UL, CE, TUV
• Соответствует EN55032
• Расширяемо до 4 единиц параллельно
