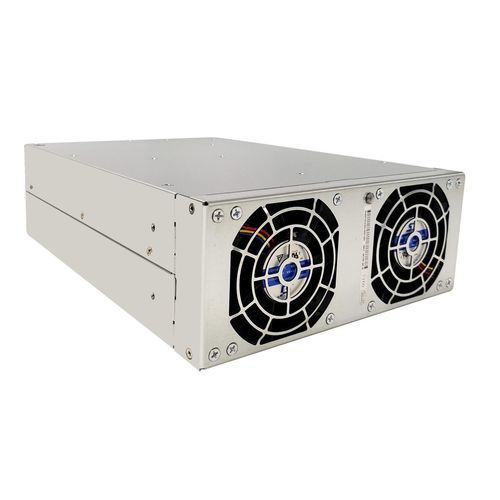

Модуль ввода/вывода BiDi ACDC TPS-BM157200THIRT

Детали продукта
Двухнаправленный силовой модуль TPS-BM157200THIRT - это высокопроизводительный трехфазный модуль AC-DC мощностью 7200 Вт, являющийся частью серии TPS-BM157200THIT/TPS-BM157200THIRT, разработанный для бесшовного двухнаправленного преобразования энергии в трехфазных системах. Как трехфазный модуль без нейтральной линии, он устраняет проблемы с током нейтральной линии, полностью решая проблему тока нейтральной линии в энергосистемах и обеспечивая стабильную работу в трехфазных конфигурациях. Функционируя как трехфазный двухнаправленный изоляционный модуль AC-DC, он поддерживает надежную работу инвертора в системах, подключенных к сети, с номинальной выходной мощностью 7200 Вт в направлении AC-DC и 5760 Вт в направлении DC-AC. Он работает с входным напряжением 380/400/415VAC в диапазоне 343~456VAC (полная нагрузка) и обеспечивает стабильный выход 15VDC с номинальным током 480A. Обладая пиковым КПД 91,5% в направлении AC-DC и 90,5% в направлении DC-AC, он поддерживает отличное качество энергии с высоким коэффициентом мощности (PF>0,99) и низким уровнем гармонических искажений (THDi <5%) при полной нагрузке. Оснащенный технологией бесшовного переключения напряжения, он соответствует требованиям быстрого отклика испытательного оборудования. Оснащенный принудительным воздушным охлаждением (тип R: задний вход и передний выход, с передним вентилятором и задним терминалом), он адаптируется к суровым условиям без снижения мощности при 45°C и соответствует стандарту EN55032. Модульная конструкция поддерживает интеллектуальное расширение и автоматическую параллельную работу до 4 единиц. Модуль может пройти сертификацию UL/CE/TUV, что делает его идеальным для приложений тестирования формирования ячеек, двухнаправленного тестирования мощности и модуля мощности с возможностью утилизации энергии в качестве трехфазного модуля AC-DC LV.

Ключевые особенности

• Трехфазный дизайн без нейтральной линии: Устраняет ток нейтральной линии, решая проблемы нейтральной линии энергосистемы для стабильной работы.
• Высокие показатели производительности: 7200 Вт AC-DC/5760 Вт DC-AC, 91,5%/90,5% КПД, выход 15VDC/480A, PF>0,99 и THDi <5%.
• Бесшовное переключение и изоляция: Поддерживает работу инвертора, подключенного к сети, с бесшовным переключением напряжения, удовлетворяя потребности в быстром отклике испытательного оборудования.
• Модульность и расширяемость: До 4 единиц в параллели для гибкого масштабирования мощности через интеллектуальное расширение.
• Надежность и соответствие: Принудительное воздушное охлаждение типа R, адаптация к суровым условиям, соответствие EN55032 и возможность сертификации UL/CE/TUV.

Технические характеристики
Параметр | Значение
Поток воздуха | От задней части к передней
Размеры (Д*Ш*В)(мм) | 176*86*285
КПД | 90,5%(DC в AC), 91,5%(AC в DC)
Входной ток | ≤14A(AC в DC), 384A(DC в AC)
Входная мощность | 5760W(DC в AC)
Входное напряжение | 15Vdc, 343-456Vac
Выходной ток | 480A(AC в DC)
Выходная мощность | 7200W(AC в DC)
Выходное напряжение | 15Vdc, 343-456Vac
Точность выходного напряжения | 1%(AC в DC)
Номинальное входное напряжение | 380Vac, 400Vac, 415Vac
Вес | ≤5kg

Характеристики / технические спецификации

• Двухнаправленный модуль для трехфазного преобразования AC-DC
• Выход 7200W (AC-DC), 5760W (DC-AC)
• КПД 91,5% (AC-DC), 90,5% (DC-AC)
• Входное напряжение: 343-456VAC (полная нагрузка), 380/400/415VAC номинальное
• Выход: 15VDC, 480A
• Коэффициент мощности: >0,99
• Общая гармоническая дисторсия (THDi): <5%
• Принудительное воздушное охлаждение (тип R: задний вход, передний выход)
• Параллельная работа: до 4 единиц
• Соответствие EN55032, возможность сертификации UL/CE/TUV
• Адаптация к суровым условиям (без снижения мощности при 45°C)
• Размеры: 176*86*285 мм
• Вес: ≤5kg
