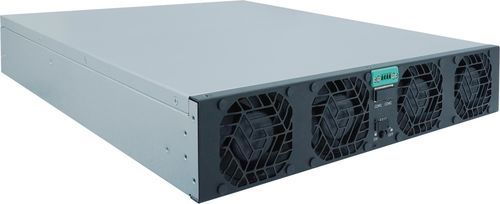

Модуль ввода/вывода ACDC TPS-BM90053KTIT

Обзор продукта
TPS-BM90053KTIT — это 53 кВт двухнаправленный трехфазный AC-DC силовой модуль, разработанный для высокомощных задач преобразования энергии, таких как испытания аккумуляторных пакетов и рекуперация энергии. Использует технологию мягкого переключения (soft switching) для снижения потерь на переключениях, работает без тока нейтрали и обеспечивает высокие электрические характеристики с КПД до 96% (AC→DC) и 95% (DC→AC). Модуль оснащён принудительным воздушным охлаждением (спереди назад) и модульной архитектурой для удобства обслуживания и расширения. Поддерживает интерфейсы CAN и RS485 для мониторинга и управления. Соответствует IEC62477-1 и EN55032, имеет сертификаты UL, CE и TUV.

Ключевые особенности

• Двухнаправленная трехфазная работа для гибкого преобразования энергии
• Отсутствие тока по нейтрали для повышения безопасности и совместимости системы
• Топология soft switching для минимизации потерь при переключении и повышения надёжности
• Высокий КПД: 96% (AC → DC) и 95% (DC → AC)
• Отличные электрические показатели: коэффициент мощности > 0.99, THDi < 3%
• Высокая номинальная мощность: 53 000 W для тяжёлых промышленных применений
• Вход/выход: 342–460 VAC (номинал 380/400/415 VAC) и выход 900 VDC
• Быстрое переключение режимов: 2 ms
• Готов к применению: предназначен для испытаний PACK аккумуляторов и систем рекуперации энергии
• Модульная конструкция для расширения и сокращения среднего времени ремонта
• Принудительное воздушное охлаждение (спереди→сзади) для надёжного теплового управления
• Интерфейсы связи: CAN, RS485 для интеграции с BMS и ПЛК
• Компактные размеры и управляемый вес: 435 × 86 × 600 мм, ≤23 кг
• Стандарты и сертификаты: IEC62477-1, EN55032; UL, CE, TUV

Технические характеристики

• Модель: TPS-BM90053KTIT
• Номинальная мощность: 53 000 W
• Функция: Трёхфазный двухнаправленный AC-DC модуль
• КПД: 96% (AC→DC), 95% (DC→AC)
• Коэффициент мощности: > 0.99
• THDi: < 3%
• Диапазон входного напряжения: 342–460 VAC (номинал 380/400/415 VAC)
• Входной ток (AC→DC): ≤94 A
• Выходное напряжение: 900 VDC (также поддерживает 342–460 VAC)
• Выходной ток (AC→DC): 58.9 A
• Выходная мощность: 53 000 W
• Точность выходного напряжения: ±1% (AC→DC)
• Время переключения: 2 ms между режимами
• Охлаждение: Принудительное воздушное, поток спереди→назад
• Связь: CAN, RS485
• Конструкция: Модульная
• Габариты (Д×Ш×В): 435 × 86 × 600 мм
• Вес: ≤23 кг
• Сертификации: IEC62477-1, EN55032; UL, CE, TUV
