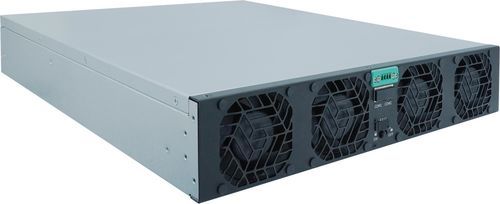

Модуль ввода/вывода ACDC TPS-BM61053KTIT

Обзор продукта
TPS-BM61053KTIT — двунаправленный трехфазный AC‑DC силовой модуль номиналом 53 кВт. Разработан для лабораторных и промышленных задач преобразования энергии, поддерживает двунаправленный поток мощности для испытаний заряд/разряд, регенеративной работы и моделирования энергосистем. Основные интерфейсы: CAN и RS485; модульная конструкция для расширения и обслуживания; принудительное воздушное охлаждение.

Характеристики и электрические параметры

• Двухнаправленное трехфазное AC‑DC преобразование
• Работа без тока нейтральной линии
• Технология soft‑switching для снижения переключающих потерь и повышения надежности
• Номинальная мощность: 53 000 W
• Быстрое переключение режимов: 2 ms между режимами
• Высокий коэффициент мощности: PF > 0,99
• Низкое суммарное гармоническое искажение: THDi < 3%
• Связь: интерфейсы CAN и RS485
• Охлаждение: принудительное воздушное (спереди назад)
• Модульная конструкция для расширения и обслуживания

Замечания по эффективности
Значения КПД зависят от режима работы. В описании указаны 96% и 95% в разных режимах, тогда как в таблице спецификаций указаны 94% (AC→DC) и 95% (DC→AC). Для точного значения КПД обращайтесь к выбранной рабочей точке.

Технические характеристики

• Габариты (Д × Ш × В): 435 × 86 × 600 мм
• Вес: ≤ 23 кг
• Воздушный поток: спереди назад
• Диапазон входного напряжения: 342–460 VAC; DC вход: 280 VDC
• Номинальные входные напряжения: 380 VAC, 400 VAC, 415 VAC
• Входной ток: ≤ 94 A (AC→DC), 53.6 A (DC→AC)
• Входная мощность (пример): 15 000 W (DC→AC)
• Выходное напряжение: 610 VDC; AC выход: 342–460 VAC
• Выходной ток: 86.9 A (AC→DC)
• Точность выходного напряжения: ±1% (AC→DC)

Применение

• Испытания и циклические испытания батарейных паков
• Двухнаправленные испытания мощности и эмуляция
• Испытания по утилизации энергии и старению
• НИОКР в области преобразования мощности

Стандарты и соответствие

• Стандарты: IEC 62477‑1, EN 55032
• Сертификации: UL, CE, TUV; указаны соответствия RoHS, WEEE, UKCA
