Модуль ввода/вывода BiDi ACDC TPS-BM157200UHIRT

Детали продукта

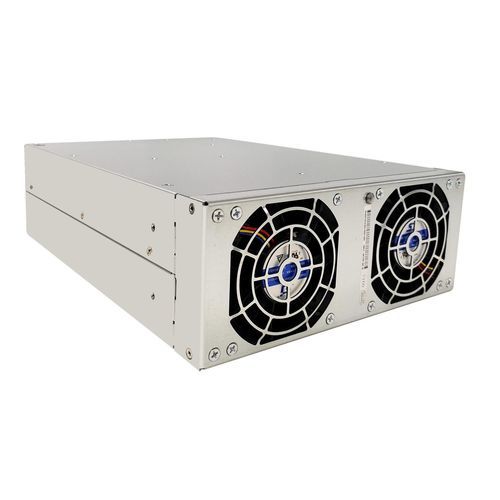

Двухнаправленный силовой модуль TPS-BM157200UHIRT
Двухнаправленный силовой модуль TPS-BM157200UHIRT - это высокопроизводительный трехфазный AC-DC модуль мощностью 7200 Вт, часть серии TPS-BM157200UHIT/TPS-BM157200UHIRT, разработанный для бесшовного двухнаправленного преобразования энергии в трехфазных системах. Как трехфазный модуль без нейтральной линии, он устраняет проблемы с током нейтральной линии, полностью решая проблему тока нейтральной линии в энергосистемах и обеспечивая стабильную работу. Функционируя как трехфазный AC-DC двухнаправленный изоляционный модуль, он поддерживает надежную работу инвертора в системах, подключенных к сети (модуль мощности инвертора, подключенного к сети) с номинальной мощностью 7200 Вт в направлении AC-DC и 5760 Вт в направлении DC-AC. Он работает с входом 480VAC (модуль мощности с входом 480VAC) в диапазоне 384~528VAC (полная нагрузка) и обеспечивает стабильный выход 15VDC (двухнаправленный модуль с выходом 15VDC) с номинальным током 480A (модуль мощности с выходом DC 480A). Обладая пиковым КПД 91,5% в AC-DC (двухнаправленный модуль с высокой эффективностью 91,5%) и 90,5% в DC-AC (модуль с эффективностью 90,5% DC-AC), он поддерживает отличное качество энергии с высоким коэффициентом мощности (PF>0,99, трехфазный модуль с высоким PF>0,99) и низким общим коэффициентом гармонических искажений (THDi <5%, модуль мощности с низким THDi <5%) при полной нагрузке. Оснащен технологией двухнаправленного переключения напряжения без швов, он соответствует требованиям быстрого отклика испытательного оборудования. Оснащен принудительным воздушным охлаждением (тип R: задний вход и передний выход, с передним вентилятором и задним терминалом), он адаптируется к суровым условиям без снижения мощности при 45°C (модуль мощности, адаптируемый к суровым условиям) и соответствует стандарту EN55032 (модуль мощности, соответствующий EN55032). С модульной конструкцией двухнаправленного силового модуля он поддерживает интеллектуальное расширение и автоматическую параллельную работу до 4 единиц. Он может пройти сертификацию UL/CE/TUV (сертифицируемый модуль мощности UL/CE/TUV), что делает его идеальным для приложений модуля тестирования формирования ячеек, двухнаправленного тестирования мощности и модуля мощности с возможностью утилизации энергии в качестве трехфазного модуля LV AC-DC.

Ключевые особенности

• Трехфазный дизайн без нейтральной линии: Устраняет ток нейтральной линии, решая проблемы нейтральной линии энергосистемы для стабильной работы.
• Высокопроизводительные метрики: 7200W AC-DC/5760W DC-AC, 91,5%/90,5% эффективность, 15VDC/480A выход, PF>0,99 и THDi <5%.
• Бесшовное переключение и изоляция: Поддерживает работу инвертора, подключенного к сети, с бесшовным переключением напряжения, удовлетворяя потребности в быстром отклике испытательного оборудования.
• Модульный и расширяемый: До 4 единиц в параллели для гибкого масштабирования мощности через интеллектуальное расширение.
• Надежный и соответствующий: Принудительное воздушное охлаждение типа R, адаптируемость к суровым условиям, соответствие EN55032 и сертифицируемый UL/CE/TUV.

Спецификации

Поток воздуха	Сзади вперед
Размеры (L*W*H)(мм)	176*86*285
Эффективность	90,5%(DC в AC), 91,5%(AC в DC)
Входной ток	≤12A(AC в DC), 384A(DC в AC)
Входная мощность	5760W(DC в AC)
Входное напряжение	15Vdc, 384-528Vac
Выходной ток	480A(AC в DC)
Выходная мощность	7200W(AC в DC)
Выходное напряжение	15Vdc, 343-456Vac
Точность выходного напряжения	1%(AC в DC)
Номинальное входное напряжение	480Vac
Вес	≤8кг

Характеристики / Технические спецификации

• Двухнаправленный силовой модуль для трехфазных систем
• 7200W AC-DC выход, 5760W DC-AC выход
• 91,5% эффективность (AC-DC), 90,5% эффективность (DC-AC)
• Входное напряжение: 480VAC (384~528VAC полная нагрузка)
• Выход: 15VDC, 480A
• Коэффициент мощности >0,99, THDi <5%
• Принудительное воздушное охлаждение (тип R)
• Параллельная работа до 4 единиц
• Сертифицируемый UL/CE/TUV
• Соответствует EN55032
• Адаптируемость к суровым условиям (без снижения мощности при 45°C)
• Размеры: 176*86*285 мм
• Вес: ≤8кг
