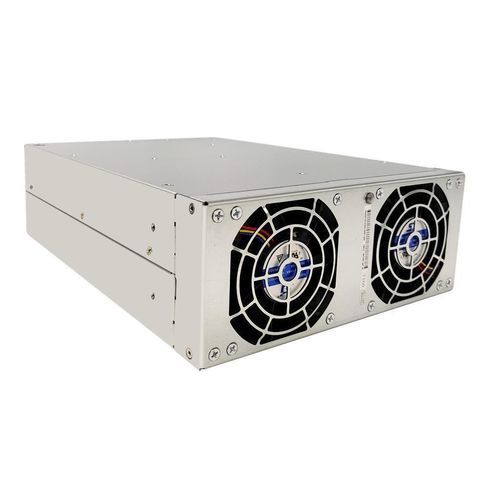

Модуль ввода/вывода BiDi ACDC TPS-BM159000UHIRT

Детали продукта
TPS-BM159000UHIRT — это высокопроизводительный модуль питания, который вместе с двунаправленным модулем питания TPS-BM159000UHIT относится к семейству трехфазных двунаправленных модулей AC-DC. Он использует передовую трехфазную технологию без нейтральной линии, квалифицируясь как модуль питания без тока нейтральной линии для устранения проблем с током нейтральной линии в энергосистемах. Используя зрелую технологию мягкого переключения, он обеспечивает надежное и эффективное двунаправленное преобразование энергии, что делает его идеальным для оборудования для тестирования формирования ячеек, двунаправленного тестирования мощности и оборудования для старения энергии с возможностью рециркуляции.

Как высокоэффективный модуль питания с КПД 92%/91,5%, он достигает пикового КПД 92% @480VAC в направлении AC-DC и 91,5% @480VAC в направлении DC-AC, значительно снижая энергопотребление. Он обладает высоким коэффициентом мощности (PF >0,99 @480VAC при полной нагрузке) и низким общим гармоническим искажением входного тока (THDi <5% @480VAC при полной нагрузке), обеспечивая отличную совместимость с сетью.

Этот двунаправленный модуль питания мощностью 9000 Вт/7200 Вт обеспечивает номинальную выходную мощность 9000 Вт (AC-DC) и номинальную входную мощность 7200 Вт (DC-AC). Он работает как модуль питания с входом 480VAC с диапазоном входного напряжения AC 384~528VAC и частотой 50/60±5Hz. Как модуль с выходом 15,5VDC, он обеспечивает выходное напряжение 15,5VDC с номинальными токами 580A (AC-DC) и 480A (DC-AC), в то время как входной ток AC составляет <15A.

Ключевые особенности

• Двунаправленный поток энергии: Функционирует как трехфазный двунаправленный модуль AC-DC, поддерживая бесшовную изоляцию и преобразование энергии для удовлетворения потребностей в быстром отклике тестового оборудования.
• Передовые технологии: Интегрирует технологию мягкого переключения для повышения надежности; достигает высокого PF (>0,99) и низкого THDi (<5%) для оптимальной работы сети.
• Высокая эффективность: Обеспечивает пиковую эффективность 92% (AC-DC@480VAC) и 91,5% (DC-AC@480VAC), минимизируя потери энергии.
• Надежная адаптивность: Работает при полной нагрузке при -10°C~45°C (снижение до 90% при 45°C~60°C), адаптируясь к нестабильным сетям и суровым условиям с комплексной защитой от неисправностей.
• Охлаждение и связь: Оснащен принудительным воздушным охлаждением с интеллектуальным управлением; имеет воздушный поток типа R (задний вход и передний выход, передний: вентилятор; задний: терминал) для эффективного рассеивания тепла. Поддерживает связь CAN для легкого мониторинга.
• Компактный дизайн: Размеры 218мм x 86мм x 300мм и вес 6,5кг, подходит для ограниченных по пространству установок.
• Сертификация и соответствие: Прошел сертификацию UL, CE, TUV и соответствует стандартам EN55032.
• Расширяемость: Модульная конструкция позволяет подключать до 4 единиц параллельно для гибкого масштабирования системы.

Технические характеристики
Параметр | Значение
Воздушный поток | Сзади вперед
Размеры (Д*Ш*В)(мм) | 218*86*300
Эффективность | 91,5%(DC-AC), 92%(AC-DC)
Входной ток | ≤15A(AC-DC), 480A(DC-AC)
Входная мощность | 7200W(DC-AC)
Входное напряжение | 15Vdc, 384-528Vac
Выходной ток | 580A(AC-DC)
Выходная мощность | 9000W(AC-DC)
Выходное напряжение | 15.5Vdc, 384-528Vac
Точность выходного напряжения | 1%(AC-DC)
Номинальное входное напряжение | 480Vac
Вес | ≤6.5кг

Характеристики / технические спецификации

• Модель: TPS-BM159000UHIRT
• Артикул: HPM1147
• Код производителя: HPM010019
• Производитель: TPS
• Трехфазный двунаправленный модуль AC-DC
• Технология без тока нейтральной линии
• Технология мягкого переключения
• Эффективность 92%/91,5% (AC-DC/DC-AC)
• PF >0,99, THDi <5%
• Выход 9000W (AC-DC), вход 7200W (DC-AC)
• Выход 15.5VDC, входной ток <15A
• Выходной ток 580A/480A (AC-DC/DC-AC)
• Принудительное воздушное охлаждение, воздушный поток типа R
• Связь CAN
• Сертификация UL, CE, TUV, соответствие EN55032
• Размеры: 218 x 86 x 300 мм
• Вес: ≤6.5 кг
• До 4 единиц параллельно
