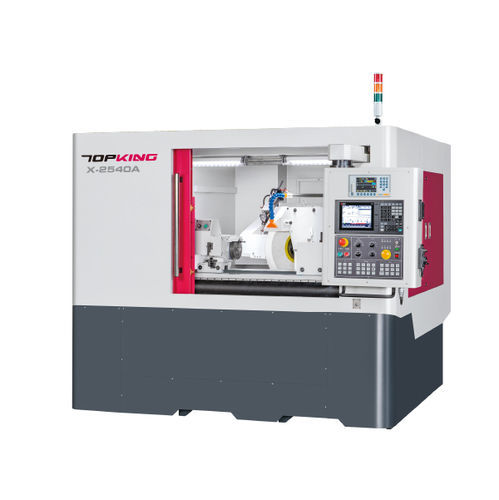

Угловой станок для шлифования X-2540A

цилиндрическийдля обрабатываемых деталейгоризонтальный

ВВЕДЕНИЕ
TOPKING X-2540A — это угловой цилиндрический шлифовальный станок с ЧПУ, предназначенный для одновременного шлифования наружного диаметра (O.D.) и торца в одной установке. Угловая шлифовальная головка и крестовые салазки по осям X/Z сокращают время наладки, уменьшают производственные циклы и обеспечивают стабильную точность при удобном графическом интерфейсе CNC для простого редактирования процессов.

ВМЕСТИМОСТЬ

• Диаметр над столом: Ø270 mm
• Расстояние между центрами: 400 mm
• Макс. диаметр шлифования: Ø250 mm
• Макс. длина шлифования: 400 mm
• Макс. нагрузка между центрами: 15 kg
• Высота центра (от стола до центра): 135 mm

ОСОБЕННОСТИ МАШИНЫ

• Пользовательски ориентированная CNC-система с GUI для разбиения сложных операций, числовой правки и упрощённого редактирования без ручного программирования G/M.
• Жёсткая станина из литого чугуна Meehanite с отжигом и старением; направляющие подвергнуты высокочастотной закалке и шлифованию для сохранения геометрии.
• Рабочий стол постоянно прикручен к станине; конструкция с перекрёстными салазками снижает ходы и повышает скорость и стабильность позиционирования.
• Компактная схема перекрёстных салазок для осей X и Z; закрытые телескопические чехлы защищают передачу от охлаждающей жидкости и стружки.
• Высокозащищённые линейные шкалы на осях X и Z в стандартной комплектации для точного позиционирования и качества поверхности.
• Прецизионные линейные направляющие и шарико-винтовые пары для низкого трения, высокой грузоподъёмности и минимального люфта; обеспечивают гибкие режимы подачи для малых деталей.
• Угловая конструкция шпиндельной головки: шпиндель G.W. на прецизионных подшипниках; шпиндель из SNCM-220 с многоступенчатой термообработкой и точной шлифовкой (поверхностная твердость > HRC62).
• Рабочая головка с сервоприводом и бесступенчатым регулированием скорости; опциональный гидравлический задний центр; плоская конструкция воздушного давления для снижения трения и нагрева центра; центральная система охлаждения предотвращает деформацию.
• Алмазный держатель инструмента (монтаж на задний центр) со стандартным устройством для правки; доступны различные варианты правки.

СПЕЦИФИКАЦИИ

• Размер шлифовального круга (Ø × ширина × отверстие): Ø510 × 50–75 × Ø127 mm
• Линейная скорость круга: 33 m/s (опция: 45 m/s)
• Угол наклона стола: -1° ~ +8°
• Угол наклона шпинделя заготовки: -30° ~ +90°
• Частота вращения шпинделя заготовки: 10 ~ 300 об/мин
• Конус центра: MT No. 3 (опция: MT No. 4)
• Ход по X: 300 mm; Быстрая подача: 6000 mm/min; Авто-подача: 0,001 ~ 2000 mm/min; Мин. установка: 0,001 mm
• Ход по Z: 580 mm; Быстрая подача: 6000 mm/min; Авто-подача: 0,001 ~ 2000 mm/min; Мин. установка: 0,001 mm
• Приводы: шпиндель круга 5,5 kW; шпиндель заготовки 1,0 kW (серво); подача X шпинделя круга 1,5 kW (серво); подача Z стола 1,5 kW (серво)
• Насос охлаждения: 0,18 kW; опциональный гидравлический насос: 0,75 kW (ёмкость 18 L)
• Габариты машины (Д × Ш × В): 2200 × 2150 × 1900 mm; Масса нетто: 4300 kg; Высота центра (пол до центра): 1110 mm

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ

• CNC-контроллер Mitsubishi ×1 комплект
• Шлифовальный круг и фланец ×1 комплект
• Твердые центры (2 шт./комплект) ×1 комплект
• Алмазный держатель (крепление на задний центр) ×1 комплект
• Приводные кулачки с фиксацией на кулачке ×1 комплект
• Линейные шкалы для осей X и Z ×1 комплект
• Инвертор шлифовального круга ×1 комплект
• Инструменты (уровневые подкладки) и ящик для инструментов ×1 комплект
• Стенд для балансировки круга и вал ×1 комплект
• Кассовый щуп ×1 комплект
• Полностью закрытый брызго-защитный кожух ×1 комплект
• Электрическая система, система смазки и охлаждения, рабочая лампа ×по 1 комплекту

ОПЦИОНАЛЬНОЕ ОБОРУДОВАНИЕ

• Гидравлический задний центр
• Держатели заготовок 2 шт./комплект
• 2-точечная опора (steady rest)
• Регулируемая 3-точечная опора
• Регулируемый 3-х кулачковый патрон
• Регулируемый 4-х кулачковый патрон
• Автоматический балансировщик шлифовального круга
• Запасной шлифовальный круг и фланец
• Кран-стрела для загрузки/разгрузки круга
• Автоизмерение в процессе, управление зазором, магнитный сепаратор охлаждающей жидкости, бумажный фильтр, улавливатель масляного тумана

ТЕХНИЧЕСКИЕ ДАННЫЕ

• Диаметр над столом: Ø270 mm
• Расстояние между центрами: 400 mm
• Макс. диаметр шлифования: Ø250 mm
• Макс. длина шлифования: 400 mm
• Макс. нагрузка между центрами: 15 kg
• Линейная скорость круга: 33 m/s (опция 45 m/s)
• Ход X / Z: 300 mm / 580 mm
• Быстрая подача: 6000 mm/min (обе оси)
• Масса / Габариты: 4300 kg / 2200 × 2150 × 1900 mm
