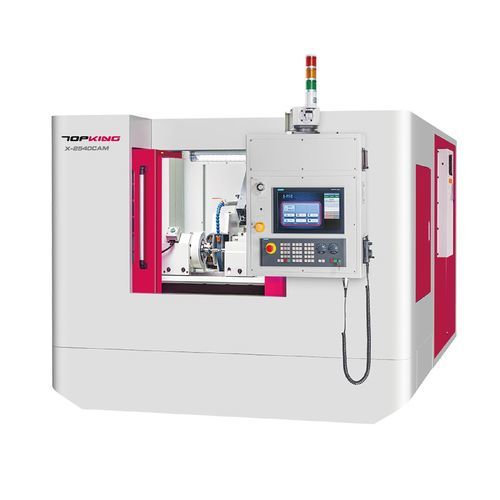

Цилиндрический станок для шлифования X-2540CAM

для кулачкового валадля обрабатываемых деталейгоризонтальный

ВВЕДЕНИЕ TOPKING X-2540CAM - это некруглошлифовальный станок с ЧПУ, предназначенный для контурного шлифования с CAM-управлением в условиях ограниченного пространства. Станок имеет конструкцию с поперечными салазками в сочетании с линейными двигателями и системами прямого привода, что обеспечивает нулевой механический люфт и высокую динамическую реакцию при некруглой интерполяции. Точная синхронизация осей C-X обеспечивает стабильное формирование контуров для некруглых профилей. Подходит для шлифования многоугольных пуансонов, небольших распределительных валов, эксцентриковых штифтов и прецизионных медицинских компонентов, где требуется постоянная точность и повторяемость на уровне мкм. Вместимость Опрокидывающийся стол: Ø270 мм Расстояние между центрами: 400 мм Макс. Диаметр шлифования..: Ø250 мм Макс. Длина шлифования: 400 мм Особенности станка

• УДОБНАЯ ДЛЯ ПОЛЬЗОВАТЕЛЯ СИСТЕМА ОПЕРАЦИИ: Оснащен системой управления SIEMENS SINUMERIK ONE. Встроенный разговорный интерфейс TOPKING graph, включая приложения для шлифования коленчатых и распределительных валов. Опциональное программное обеспечение CAD/CAM для графического программирования и создания пользовательских графиков шлифования.
• Станина станка: Чугунное основание высокой жесткости из миханита с отжигом/старение; направляющие, обработанные высокочастотной закалкой и прецизионной шлифовкой, обеспечивают отсутствие деформаций и износостойкость конструкции.
• Рабочий стол: Постоянно закрепленная болтами конструкция поперечных салазок уменьшает перемещение, повышая скорость работы и точность стабильности.
• ДИЗАЙН ПОперечных салазок И УПРАВЛЕНИЕ ОСЕЙ: Оси X и C в качестве поперечных салазок для уменьшения пространства станка. Ось X приводится в движение линейным двигателем с линейными направляющими и линейной шкалой высокого разрешения для стабильной повторяемости. Две оси защищены закрытыми телескопическими кожухами.
• ОСЬ X ПРИВОДИТСЯ ЛИНЕЙНЫМ МОТОРОМ: Линейный двигатель с прямым приводом на оси X для отсутствия люфта и точного контроля положения; замкнутый контур управления с линейной шкалой; скорость перемещения до 15000 мм/мин; конструкция линейного двигателя снижает износ и повышает эффективность.
• КОНСТРУКЦИЯ ШНЕКА: Встроенный шпиндель для шлифовального круга с облегченным седлом головки для снижения резонанса; встроенный шпиндель контролирует температуру для предотвращения тепловой деформации; высокоскоростное вращение с быстрым ускорением/замедлением и повышенной энергоэффективностью.
• ШПИНДЕЛЬ РАБОЧЕГО ШИНДЕЛЯ: Рабочий шпиндель с двигателем Direct Drive и прецизионным угловым энкодером; высокое угловое разрешение ±0,2"; поддерживает микрорегулировку для коррекции конуса.
• ПРИЦЕП ДЛЯ ТОЧНОЙ НАСТРОЙКИ: Автоматическая смазка в масляной ванне и датчик уровня масла; позволяет корректировать конусность в режиме фиксированного шлифования центров.

СПЕЦИФИКАЦИЯ Вместимость: Перекидной стол - Ø270 мм; Расстояние между центрами - 400 мм; Макс. Диаметр шлифования - Ø250 мм; Макс. Длина шлифования - 400 мм; Макс. Нагрузка между центрами - 15 кг; Высота центра (от стола до вершины центра) - 135 мм. Шлифовальный круг: Размер (O.D. x ширина x I.D.) - Ø405 x 50 x Ø127 мм; Линейная скорость - 45 м/сек. Рабочий стол: Угол поворота - -1° ~ +8°. Рабочая головка: Угол поворота - фиксированный тип; Центрирующий метчик - MT. № 3; Скорость вращения шпинделя - 10 ~ 300 об/мин; Макс. Нагрузка на шпиндель (держатель инструмента включен) - 5 кг (макс. длина: 100 мм). Задняя бабка: Центровочный токарный станок - MT. №3; Перемещение центра - ручное; Ход хвостовой бабки - 25 мм; Ход шпинделя - ±30 мкм; Цилиндричность с микрорегулировкой - ±0,03 мм. Перемещение по оси X: Макс. Ход - 300 мм; Скорость быстрой подачи - 20000 мм/мин; Авто. Скорость подачи - 6000 мм/мин; Мин. Установка подачи - 0,001 мм. Перемещение по оси Z: Макс. Ход - 580 мм; Скорость быстрой подачи - 10000 мм/мин; Авто. Скорость подачи - 6000 мм/мин; мин. Установка подачи - 0,001 мм. Приводные двигатели: Шпиндель шлифовального круга - 11,4 кВт (встроенный двигатель); Шпиндель рабочей головки - 22,3 Нм (двигатель с прямым приводом); Подача по оси X шлифовального круга - 1750 Н (линейный двигатель); Подача по оси Z стола (сервомотор) - 2,29 кВт; Насос гидравлического масла - 0,37 кВт; Насос охлаждающей жидкости - 0,37 кВт. Вместимость баков: Бак для смазочного масла 1 - 18 л; Бак для гидравлического масла - 18 л; Бак для охлаждающей жидкости - 107 л. Машина: Габариты - 2300 x 2210 x 1960 мм; Вес станка - 4300 кг; Высота центра (от пола до центрального наконечника) - 1110 мм. СТАНДАРТНЫЕ АКСЕССУАРЫ

• Контроллер ЧПУ (SIEMENS SINUMERIK ONE) x 1 комплект
• Шлифовальный круг и фланец x 1 комплект
• Инвертор шлифовального круга x 1 комплект
• Держатель алмазного инструмента (тип крепления на шпинделе рабочей головки) x 1 комплект
• Система охлаждения рабочегосервопривода шпинделя x 1 комплект
• Рабочие центры с твердосплавными наконечниками (2 шт./комплект) x 1 комплект
• Микрорегулируемая хвостовая бабка x 1 комплект
• Линейный двигатель для оси X-оси x 1 комплект
• Линейная шкала для оси X x 1 комплект
• Роторная шкала для оси C x 1 комплект
• CAD-CAM Software Graphical Programming x 1 set
• Электрическая система x 1 set
• Полностью закрытый брызговик x 1 set
• Система смазки x 1 set
• Система охлаждения x 1 set
• Коллектор масляного тумана x 1 set
• Рабочая лампа x 1 set
• Инструменты (нивелир) и ящик для инструментов x 1 set

ДОПОЛНИТЕЛЬНЫЕ АКСЕССУАРЫ

• Приводные собачки с кулачковой фиксацией
• Рабочий держатель (2 шт./комплект)
• 2-точечный упор
• Регулируемый 3-кулачковый винтовой патрон
• Регулируемый 4-кулачковый винтовой патрон
• Устройство для правки алмазных роликов (фланцевое
• Устройство для правки алмазных роликов (с фланцем)
• Устройство для правки алмазных роликов (с хвостовой частью)
• Хвостовая часть с пневмоцилиндром
• Стенд и оправка для балансировки колес
• Автоматический балансировочный станок. Балансировочный станок
• Запасной шлифовальный и колесный фланец
• Сенсорный датчик
• Контроль зазора
• Кран-укосина для погрузки/разгрузки G.W.
• Приспособление для привода заготовок
• Магнитный сепаратор охлаждающей жидкости
• Бумажный фильтр

Caractéristiques / spécifications techniques

• Поворотный стол: Ø270 мм
• Расстояние между центрами: 400 мм
• Макс. Диаметр шлифования: Ø250 мм
• Макс. Длина шлифования: 400 мм
• Макс. Удерживаемая нагрузка между центрами: 15 кг
• Высота центра (от стола до вершины центра): 135 мм
• Размер шлифовального круга: Ø405 x 50 x Ø127 мм
• Линейная скорость шлифовального круга: 45 м/с
• Угол поворота рабочего стола: -1° ~ +8°
• Скорость вращения шпинделя рабочей головки: 10 ~ 300 об/мин
• Максимальная нагрузка на шпиндель рабочей головки (держатель инструмента): 5 кг (максимальная длина 100 мм)
• Хвостовой ход: 25 мм
• Бортовой ход: ±30 мкм
• Цилиндричность с микрорегулировкой: ±0,03 мм
• Максимальное перемещение по оси X: 300 мм; Скорость быстрой подачи: 20000 мм/мин; Автоматическая подача: 6000 мм/мин; Минимальная установка: 0.001 мм
• Ось Z Максимальное перемещение: 580 мм; Скорость быстрой подачи: 10000 мм/мин; Автоподача: 6000 мм/мин; мин. настройка: 0.001 мм
• Мощность шпинделя шлифовального круга: 11,4 кВт (встроенный)
• Момент вращения шпинделя рабочей бабки: 22,3 Нм (прямой привод)
• Усилие подачи по оси X: 1750 Н (линейный двигатель)
• Мотор подачи по оси Z: 2.29 кВт (сервопривод)
• Насос гидравлического масла: 0,37 кВт; насос охлаждающей жидкости: 0,37 кВт
• Бак для смазочного масла: 18 л; бак для охлаждающей жидкости: 107 л
• Размеры станка: 2300 x 2210 x 1960 мм
• Масса станка: 4300 кг
• Высота центра (от пола до вершины центра): 1110 мм
