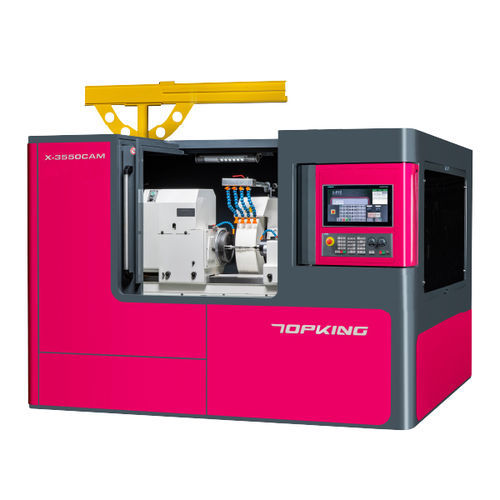

Цилиндрический станок для шлифования X-3550CAM

для кулачкового валадля деревадля обрабатываемых деталей

ВВЕДЕНИЕ
TOPKING X-3550CAM — это центровая наружная цилиндрическая шлифовальная машина, специально разработанная для шлифования эксцентричных и некруглых деталей, в том числе распределительных валов, коленчатых валов и многоугольных пуансонов. Предназначена для автомобильной, автоматизационной и штамповочной отраслей, обеспечивает точную и повторяемую обработку неокруглых профилей. Управление SIEMENS SINUMERIK ONE с графическим интерфейсом TOPKING для быстрой настройки и контроля процесса.

ВМЕСТИМОСТЬ

• Диаметр над столом: Ø370 mm
• Расстояние между центрами: 500 mm
• Макс. диаметр шлифования: Ø350 mm
• Макс. длина шлифования: 500 mm
• Макс. нагрузка между центрами: 150 kg
• Высота центра (от стола до центра): 185 mm

ОСОБЕННОСТИ МАШИНЫ
Удобное управление
■ SIEMENS SINUMERIK ONE с графическим диалоговым интерфейсом TOPKING; опционально CAD/CAM для предварительного программирования пользовательских контуров шлифования.

Жёсткая станина
■ Станина из Meehanite-чугуна с отжигом и старением; направляющие подвергнуты высокочастотному упрочнению и точной шлифовке; плоские направляющие 1V1 минимизируют деформации и повышают износостойкость.

Крестовой салазочный узел X–Z
■ Крестовой салазочный узел уменьшает занимаемую площадь. Суппорт шпинделя перемещается по оси Z; ось X приводится в движение линейным мотором в сочетании с коробчатым направлением для выдерживания больших шлифовальных усилий.

Привод X‑оси линейным мотором
■ Линейный мотор прямого привода на X‑оси обеспечивает отсутствие люфтов, замкнутый контур с линейной шкалой; скорость перемещения до 15000 mm/min для высокой точности позиционирования.

Шпиндель и узел колеса
■ Шпиндель из легированной стали SNCM-220 с прецизионными подшипниками; многоступенчатая термообработка и точная шлифовка дают поверхностную твердость > HRC62 для стабильной долгосрочной точности.

Рабочий шпиндель (ось C) и задняя бабка
■ Рабочий шпиндель с прямым приводом и высокоточным угловым энкодером (угловая точность ±0,2″), поддерживает микроподстройку для коррекции конусности. Задняя бабка с автоматическим масляным смазыванием и тонкой регулировкой.

Притирка колеса и подача/обслуживание
■ Несколько вариантов притирки с графическим интерфейсом; опциональные алмазные роликовые притиры. Стандартный козловой кран для загрузки/снятия шлифовального круга с защитным кожухом.

СТАНДАРТНЫЕ АКСЕССУАРЫ

• ЧПУ контроллер: SIEMENS SINUMERIK ONE x1
• Шлифовальный круг и фланец x1 комплект
• Инвертор шпинделя x1
• Держатель алмазного инструмента (крепление на столе) x1
• Система охлаждения для серво шпинделя x1
• Кран для шлифовального круга x1
• Твердые центры (2 шт./комплект) x1
• Задняя бабка с микрорегулировкой x1
• Линейный мотор для X‑оси x1
• Линейная шкала для X‑оси x1
• Вращающаяся шкала для C‑оси x1
• Графическое CAD/CAM ПО x1
• Электрическая система x1
• Полный кожух защитный x1
• Система смазки x1
• Система охлаждения x1
• Коллектор масляного тумана x1
• Рабочая лампа x1
• Инструменты и ящик для инструментов x1

ОПЦИОНАЛЬНЫЕ АКСЕССУАРЫ

• Камлок‑приводные кулачки
• Держатели заготовок (2 шт./комплект)
• Двухточечная опора
• Регулируемый 3‑кулачковый патрон
• Регулируемый 4‑кулачковый патрон
• Алмазный роликовый притир (фланец шпинделя)
• Алмазный роликовый притир (монтаж на заднюю бабку)
• Гидравлическая задняя бабка
• Стенд для балансировки дисков и вал
• Автоматический балансировщик шлифовальных кругов
• Запасной шлифовальный круг и фланец
• Щуп‑датчик
• Контроль зазора (защита от столкновений)
• Индивидуальные приспособления привода заготовки
• Магнитный сепаратор СОЖ
• Бумажный фильтр‑ленточный сепаратор

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Модель: X-3550CAM
• Бренд: TOPKING
• Применение: эксцентричное шлифование, шлифование валов и многоугольных пуансонов
• Контроллер: SIEMENS SINUMERIK ONE
• Мощность шпинделя (шлифовальный): 11 kW (индукционный)
• Привод X‑оси: линейный мотор, макс. ход 300 mm, быстрый ход 20000 mm/min
• Ход Z‑оси: 750 mm, быстрый ход 10000 mm/min
• Макс. диаметр шлифования: Ø350 mm — Макс. длина: 500 mm
• Макс. нагрузка между центрами: 150 kg
• Размер шлифовального круга: Ø610 x 50 x Ø304.8 mm — линейная скорость 45 m/sec
• Вес машины: 8300 kg — Габариты (Д×Ш×В): 3300 × 3200 × 2540 mm
