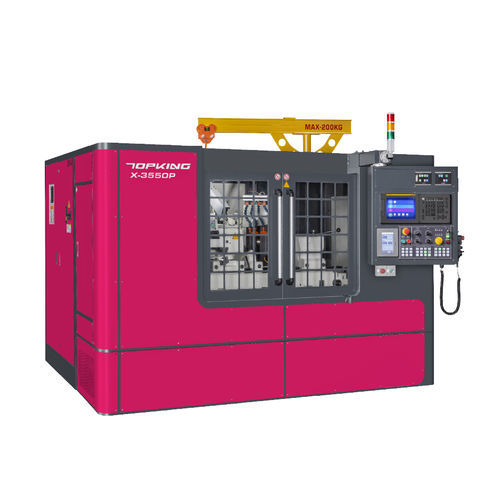

Угловой станок для шлифования X-3550P

с внешним цилиндромдля зубчатых передачдля дерева

ВВЕДЕНИЕ
X-3550P — это CNC наружный цилиндрический шлифовальный станок, предназначенный для комбинированной обработки торцовых поверхностей и наружных диаметров. Оснащён погружным шлифованием и угловой головкой шлифовального круга с 180 мм шириной круга, что обеспечивает эффективную однопроходную обработку валов и зубчатых компонентов, повышая производительность и повторяемость в промышленном производстве.

ВМЕСТИМОСТЬ

• Проход над столом (Swing Over Table): Ø350 mm
• Расстояние между центрами: 650 mm
• Макс. диаметр шлифования: Ø350 mm
• Макс. длина шлифования: 500 mm
• Шлифовальный круг: Ø610 x 50 x Ø254 mm (линейная скорость 45 m/sec)

ОСОБЕННОСТИ МАШИНЫ
УДОБНАЯ CNC-СИСТЕМА
Встроенная CNC с графическим интерфейсом позволяет графически разделять сложные детали на последовательные операции шлифования и численно редактировать процессы шлифования/дрессирования — ручное программирование на G/M не требуется.

ЖЕСТКАЯ ОПОРНАЯ РАМА
Рама из Meehanite-чугунa с отжигом и старением. Направляющие претерпевают ВЧ-отверждение и точную шлифовку для минимизации деформаций и высокой износостойкости. Конструкция 1V1 плоских направляющих и массивная направляющая посадка улучшают точность и стабильность.

ВЫСОКОПРУЖНЫЕ НАПРАВЛЯЮЩИЕ
Плоская 1V1 конструкция направляющих с высокопрочными коробчатыми салазками и крупными шариковыми винтами повышает несущую способность и стабильность шлифовальной головки.

РАБОЧИЙ СТОЛ И ДИЗАЙН CROSS-SLIDER
Крестовая конструкция перемещения по осям X/Z уменьшает занимаемую площадь и увеличивает эффективные хода. Полностью закрытые телескопические защитные кожухи защищают передачу от стружки и СОЖ.

КОНСТРУКЦИЯ ШЛИФОВАЛЬНОЙ ГОЛОВКИ
Шпиндель шлифовального круга с прецизионными подшипниками. Материал шпинделя SNCM-220 проходит нормализацию, закалку/отпуск, цементацию, криогенную обработку и точную шлифовку с достижением поверхностной твердости >HRC62 для высокой износостойкости и долгого срока службы.

РАБОЧАЯ ГОЛОВКА И ТОКАРНАЯ ОСНОВА
Рабочая головка и задняя бабка рассчитаны на тяжёлые заготовки и обладают высокой жёсткостью. Рабочая головка приводится в движение сервомотором с бесступенчатым регулированием скорости. Гидравлическая задняя бабка — опция. Охлаждение центра предотвращает тепловые деформации. Держатель алмазного инструмента для дрессировки установлен на задней бабке (стандарт для серии X-P).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Модель: X-3550P
• Производитель / Марка: TOPKING Technology
• Тип: CNC наружный цилиндрический шлифовальный станок (погружное шлифование, угловая головка)
• Макс. диаметр шлифования: Ø350 mm
• Макс. длина шлифования: 500 mm
• Расстояние между центрами: 650 mm
• Размер шлифовального круга: Ø610 x 50 x Ø254 mm
• Линейная скорость шлифовального круга: 45 m/sec
• Ход по оси X: 270 mm; ход по оси Z: 800 mm
• Скорость быстрого перемещения: 6000 mm/min (X & Z)
• Мощность шпинделя (шлифовальный круг): 11 kW
• Шпиндель рабочей головки: 1.8 kW (серво)
• Макс. нагрузка между центрами: 150 kg
• Габариты машины (Д x Ш x В): 4600 x 3700 x 2540 mm
• Собственный вес: 8000 kg

СТАНДАРТНЫЕ АКСЕССУАРЫ

• CNC-контроллер (Mitsubishi) x1
• Шлифовальный круг и фланец x1
• Твёрдосплавные центры (2 шт.) x1
• Держатель алмазного инструмента (крепление к задней бабке) x1
• Козловой кран для загрузки/выгрузки шлифовального круга x1
• Линейная шкала для оси X x1
• Инвертор шлифовального шпинделя x1
• Электрическая система x1
• Полностью закрытый защитный кожух x1
• Система смазки x1
• Система охлаждения x1
• Рабочая лампа x1
• Инструменты (подкладки для выравнивания) и ящик для инструментов x1

ОПЦИОНАЛЬНЫЕ АКСЕССУАРЫ

• Гидравлическая задняя бабка
• Кулачки с фиксацией на кулачковом замке
• Держатели заготовки (2 шт.)
• Поддержка 2-точечная
• Регулируемая 3-точечная поддержка
• Регулируемый 3-кулачковый самоцентрирующий патрон
• Регулируемый 4-кулачковый самоцентрирующий патрон
• Стенд для балансировки шлифовального круга и оправка
• Автоматический балансировщик шлифовального круга
• Запасной шлифовальный круг и фланец
• Дисковый/валковый алмазный дрессировочный устройство (настенное или на задней бабке)
• Датчик касания
• Автоматический измеритель в процессе
• Контроль зазора
• Линейная шкала для оси Z
• Магнитный сепаратор охлаждающей жидкости
• Бумажный фильтр
• Ловушка для масляного тумана
