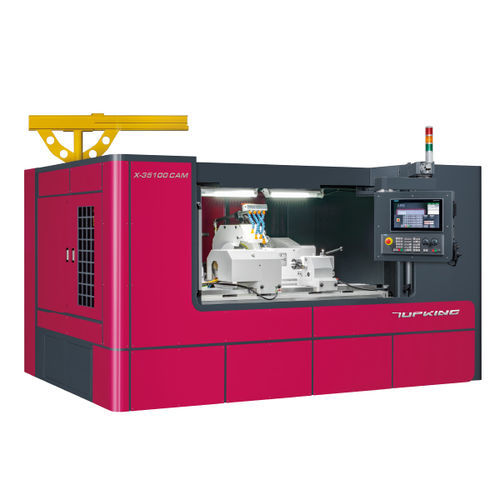

Цилиндрический станок для шлифования X-35100CAM

для деревадля обрабатываемых деталейгоризонтальный

ВВЕДЕНИЕ
Серия X-CAM от TOPKING разработана для шлифования эксцентричных и неокруглых деталей, включая распределительные валы (кулачковые), коленчатые валы и полигоные пуансоны. Применима в автомобилестроении, автоматизации и производстве пресс-форм. Система управления SIEMENS SINUMERIK ONE в сочетании с графическим интерфейсом TOPKING упрощает настройку параметров и обеспечивает высокую точность работы.

ВМЕСТИМОСТЬ

• Свинг над столом: Ø370 мм
• Расстояние между центрами: 1000 мм
• Макс. диаметр шлифования: Ø350 мм
• Макс. длина шлифования: 1000 мм
• Макс. загрузка между центрами: 150 кг

ОСОБЕННОСТИ МАШИНЫ
УДОБНАЯ СИСТЕМА УПРАВЛЕНИЯ
Оснащена SIEMENS SINUMERIK ONE и графическим разговорным интерфейсом TOPKING. Опционально доступно графическое CAD/CAM программирование для создания пользовательских циклов шлифования.

ЖЕСТКОЕ ОСНОВАНИЕ МАШИНЫ
Основание из чугунного сплава Meehanite с отжигом и старением. Направляющие подвергнуты высокочастотному упрочнению и точному шлифованию. Плоская направляющая 1V1 и усиленное скользящее сидение обеспечивают жесткость и стабильность конструкции.

РАБОЧИЙ СТОЛ
Рабочий стол прочно прикручен к станине. Конструкция крестового салазочного суппорта уменьшает перемещения и повышает скорость работы и стабильность позиционирования.

КОНСТРУКЦИЯ CROSS-SLIDER И НАПРАВЛЕНИЕ ОСЕЙ
Оси X и Z выполнены по конфигурации cross-slide; шпиндель шлифовального узла перемещается по оси Z, что сокращает занимаемое пространство. Ось X поддерживается коробчатой направляющей для выдерживания шлифовальных сил и оснащена плоской направляющей 1V1 с защитой от износа.

ПРИВОД ОСИ X ЛИНЕЙНЫМ ДВИГАТЕЛЕМ
Ось X приводится напрямую линейным двигателем, что исключает люфт. Замкнутый контур управления с линейной шкалой; максимальная скорость перемещения до 15000 мм/мин. Конструкция линейного двигателя снижает трение, увеличивая срок службы и экономию энергии.

КОНСТРУКЦИЯ ШПИНДЕЛЯ
Шпиндель шлифования использует прецизионные подшипники. Шпиндель G.W. изготовлен из сплава SNCM-220 с нормализацией, закалкой, отпуском, цементацией и криогенной обработкой, затем прецизионно отшлифован и отполирован. Поверхностная твердость > HRC62 для стабильной высокой точности и износостойкости.

РАБОЧИЙ ШПИНДЕЛЬ — ТОЧНОЕ УГЛОВОЕ УПРАВЛЕНИЕ ОСЬ C
Рабочий шпиндель оснащён прямым приводом и энкодером высокой разрешающей способности. Угловая точность ±0,2” подходит для эксцентричного шлифования, шлифования распределительных и коленчатых валов, а также полигоных пуансонов. Доступна микронастройка для коррекции конуса.

МИКРОРЕГУЛИРУЕМЫЙ ПОДЦЕНТР
Подцентр с автоматическим масляным инкубатором и контрольным уровнем масла. Подцентр позволяет корректировать конус при шлифовании между центрами.

ДРЕССИРОВКА ШЛИФОВАЛЬНОГО КОЛЕСА
Доступны различные устройства дрессировки и графический интерфейс настройки. Опция: дрессер с алмазным роликом для дрессировки колеса и деталей.

КРАН ДЛЯ ШЛИФОВАЛЬНЫХ КОЛЕС
Стандартный крюковой кран для погрузки/выгрузки шлифовальных кругов, основание крепится к корпусу и закрыто брызгозащитой.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Модель: X-35100CAM
• Бренд: TOPKING
• Размер шлифовального круга: Ø610 × 50 × Ø304,8 мм; Линейная скорость: 45 м/с
• X-ось: макс. ход 300 мм; Быстрая подача 20000 мм/мин; Мин. установка подачи 0,001 мм
• Z-ось: макс. ход 1350 мм; Быстрая подача 10000 мм/мин; Мин. установка подачи 0,001 мм
• Электродвигатель шпинделя шлифовального круга: 11 кВт (индукционный)
• Электродвигатель рабочего шпинделя: 60,7 Нм (прямой привод)
• Габариты станка (Д×Ш×В): 3900 × 3200 × 2540 мм; Вес: 9000 кг

СТАНДАРТНЫЕ АКСЕССУАРЫ

• CNC-контроллер SIEMENS SINUMERIK ONE
• Шлифовальный круг и фланец; частотный преобразователь для круга
• Держатель инструмента с алмазным напылением (крепится к столу)
• Кран jib; система охлаждения для сервопривода рабочего шпинделя
• Карбидные центры (2 шт); подцентр с микронастройкой
• Линейный мотор и линейная шкала для X-оси; поворотная шкала для C-оси
• Графическое CAD-CAM программирование; электрическая система
• Полностью закрытый брызгозащитный кожух; системы смазки и охлаждения; уловитель масляного тумана
• Рабочая лампа; инструменты (выравнивающая подкладка) и ящик с инструментами

ОПЦИОНАЛЬНЫЕ АКСЕССУАРЫ

• Cam-locked приводные кулачки
• Держатель заготовки (2 шт/комплект)
• 2-точечная поддержка
• Регулируемый 3-кулачковый scroll-патрон
• Регулируемый 4-кулачковый scroll-патрон
• Дрессер с алмазным роликом (фланец рабочего шпинделя)
• Дрессер с алмазным роликом (установлен на подцентре)
• Гидравлический подцентр
• Стенд и вал для балансировки колеса
• Автоматический балансировщик шлифовальных кругов
• Запасные шлифовальные круги и фланцы
• Щуп; контроль зазора
• Индивидуальные приспособления для привода заготовок; магнитный сепаратор СОЖ; бумажный фильтр
