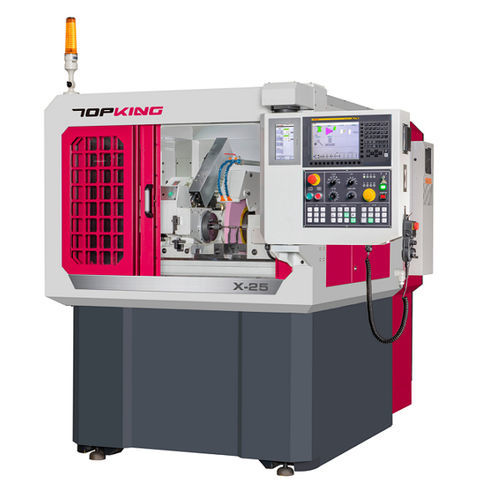

Цилиндрический станок для шлифования X-25

для обрабатываемых деталейгоризонтальныйЧПУ

ОПИСАНИЕ
Цилиндрово-шлифовальный станок X-25 сочетает компактную конструкцию с поперечными салазками и высокую жесткость корпуса, обеспечивая точную и экономящую пространство обработку для мелких и средних деталей. Оснащён графическим CNC-интерфейсом для упрощённой наладки и широкого спектра шлифовальных применений.

ПАРАМЕТРЫ

• Проход над столом: Ø270 mm
• Расстояние между центрами: 200 mm
• Макс. диаметр шлифования: Ø250 mm
• Макс. длина шлифования: 150 mm

ОСОБЕННОСТИ СТАНКА
УДОБНАЯ СИСТЕМА УПРАВЛЕНИЯ
Встроенный высокопроизводительный CNC-контроллер с GUI направляет оператора графическими шагами, позволяя числовое редактирование операций шлифования и правки без ручного программирования G/M.

ЖЁСТКОЕ ОСНОВАНИЕ СТАНКА
Основание из Meehanite-чугунa с отжигом и старением обеспечивает высокую жёсткость. Направляющие подвергаются ВЧ-отжигу и прецизионному шлифованию для минимизации деформаций и высокой износостойкости.

РАБОЧИЙ СТОЛ
Стол прочно закреплён на станине. Конструкция с поперечными салазками уменьшает перемещения, повышая скорость работы и стабильность точности.

КОНСТРУКЦИЯ CROSS-SLIDER
Оси X и Z выполнены в виде поперечных салазок для сокращения занимаемой площади. Закрытые телескопические кожухи защищают передачу от абразивной пыли и охлаждающей жидкости.

ГИБКАЯ СХЕМА ПОДАЧИ
Прецизионные линейные направляющие и шарико-винтовые пары обеспечивают стойкость к износу, низкое трение, высокую грузоподъёмность, минимальный люфт и быстрый гибкий режим подачи, подходящий для мелких деталей.

КОНСТРУКЦИЯ ШПИНДЕЛЯ
Шлифовальный шпиндель (G.W.) использует прецизионные подшипники для долговечности. Материал шпинделя: легированная сталь (SNCM-220) с многоступенчатой термообработкой и прецизионным шлифованием; поверхностная твердость > HRC62°.

РАБОЧАЯ ГОЛОВКА И ЗАДНЯЯ ЦЕНТРАЛЬНАЯ ОПОРА
Рабочая головка приводится серводвигателем с бесступенчатым регулированием скорости. Гидравлический задний центр опционален. Оба узла используют плоскую пневматическую конструкцию для лёгкого перемещения и снижения трения. Центральная система охлаждения предотвращает нагрев и деформацию контактной поверхности центра.

ДЕРЖАТЕЛЬ АЛМАЗНОГО ИНСТРУМЕНТА
Стандартное устройство правки установлено на задней опоре. Доступны различные устройства правки. Опционально: алмазный роликовый правитель (установка на стол или на заднюю опору).

СТАНДАРТНЫЕ АКСЕССУАРЫ

• CNC Controller (Brand: Mitsubishi) x 1 set
• Шлифовальный круг и фланец x 1 set
• Центры с твердосплавными наконечниками (2 шт./комплект) x 1
• Держатель для алмазного инструмента (монтаж на заднюю опору) x 1 set
• Линейная шкала для оси X x 1 set
• Инвертор для шлифовального круга x 1 set
• Электрическая система x 1 set
• Полностью закрытый брызгозащитный кожух x 1 set
• Система смазки x 1 set
• Система охлаждения x 1 set
• Рабочая лампа x 1 set
• Инструменты (подкладка для нивелирования) и ящик для инструментов x 1 set

ОПЦИОНАЛЬНЫЕ АКСЕССУАРЫ

• Гидравлический задний центр
• Приводные кулачки с фиксацией на кулачке
• Держатель заготовки 2 шт./комплект
• Поддержка 2-точечная
• Регулируемая 3-точечная опора
• Регулируемый 3-кулачковый патрон
• Регулируемый 4-кулачковый патрон
• Стенд для балансировки колеса и оправка
• Автоматический балансировщик шлифовального круга
• Запасной шлифовальный круг и фланец
• Алмазный роликовый правитель (установка на стол)
• Алмазный роликовый правитель (установка на заднюю опору)
• Пальцевая зондовая головка
• Автоматический измеритель в процессе
• Контроль зазора
• Линейная шкала для оси Z
• Магнитный сепаратор охлаждающей жидкости
• Бумажный фильтр
• Коллектор масляного тумана

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Вместимость - Проход над столом: Ø270 mm
Вместимость - Расстояние между центрами: 200 mm
Вместимость - Макс. диаметр шлифования: Ø250 mm
Вместимость - Макс. длина шлифования: 150 mm
Вместимость - Макс. нагрузка между центрами: 5 kg
Высота центра (от стола до центр. острия): 135 mm
Шлифовальный круг - Размер (Ø нар. x Ширина x Ø вн.): Ø510 x 50 x Ø127 mm
Шлифовальный круг - Линейная скорость: 45 m/sec
Рабочий стол - Угол поворота: -1° ~ +10°
Рабочая головка - Угол поворота: Фиксированный
Рабочая головка - Конус центра: MT. No. 3
Рабочая головка - Скорость шпинделя: 10 ~ 300 rpm
Рабочая головка - Макс. нагрузка на шпиндель (включая держатель инструмента): 15 kg (Макс. длина: 100 mm)
Задняя опора - Конус: MT. No. 3
Задняя опора - Движение центра: Ручной тип
Задняя опора - Ход: 25 mm
X-ось - Макс. ход: 210 mm; Быстрая подача: 10000 mm/Min; Авто. скорость подачи: 0.001 ~ 2000 mm/Min; Мин. установка подачи: 0.001 mm
Z-ось - Макс. ход: 260 mm; Быстрая подача: 10000 mm/Min; Авто. скорость подачи: 0.001 ~ 2000 mm/Min; Мин. установка подачи: 0.001 mm
Приводные двигатели - Шпиндель шлифовального круга: 5.5 kW
Приводные двигатели - Шпиндель рабочей головки (серво): 1.0 kW (AC серво)
Приводные двигатели - Подача колесной головки X-ось (серво): 1.5 kW (AC серво)
Приводные двигатели - Подача стола Z-ось (серво): 1.5 kW (AC серво)
Приводные двигатели - Гидравлический масляный насос (для опц. акс.): 0.75 kW
Приводные двигатели - Насос охлаждения: 0.18 kW
Ёмкости баков - Бак смазочного масла (для опц. акс.): 18 L
Ёмкости баков - Бак охлаждающей жидкости: 110 L
Станок - Габариты: 1800 x 2310 x 1800 mm
Станок - Масса нетто: 3300 kg
Высота центра (от пола до центр. острия): 1150 mm

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (СПИСОК)

• Проход над столом: Ø270 mm
• Расстояние между центрами: 200 mm
• Макс. диаметр шлифования: Ø250 mm
• Макс. длина шлифования: 150 mm
• Макс. нагрузка между центрами: 5 kg
• Высота центра: 135 mm
• Размеры шлифовального круга: Ø510 x 50 x Ø127 mm
• Линейная скорость: 45 m/sec
• X-ось Макс. ход: 210 mm; Быстрый: 10000 mm/Min; Авто. подача: 0.001 ~ 2000 mm/Min; Мин. настройка: 0.001 mm
• Z-ось Макс. ход: 260 mm; Быстрый: 10000 mm/Min; Авто. подача: 0.001 ~ 2000 mm/Min; Мин. настройка: 0.001 mm
• Шпиндельный мотор шлифовального круга: 5.5 kW
• Шпиндельный мотор рабочей головки: 1.0 kW (AC серво)
• Моторы подач: 1.5 kW (AC серво) каждый
• Бак охлаждающей жидкости: 110 L
• Габариты станка: 1800 x 2310 x 1800 mm
• Масса нетто: 3300 kg
