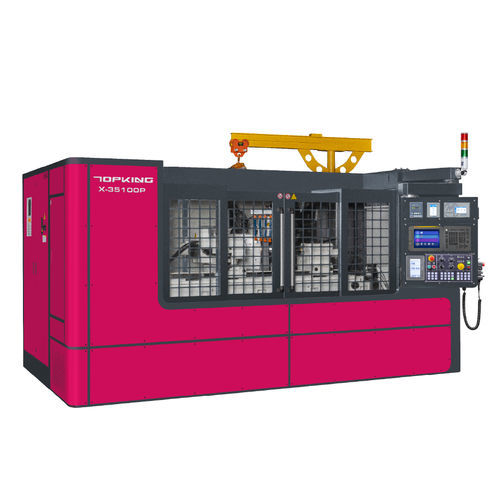

Угловой станок для шлифования X-35100P

с внешним цилиндромдля зубчатых передачдля дерева

ВВЕДЕНИЕ Внешний круглошлифовальный станок с ЧПУ серии TOPKING X-P сочетает в себе врезное шлифование и угловую головку для обеспечения превосходной производительности шлифования торцов. Он выполняет шлифование как торцевой поверхности, так и наружного диаметра и оснащен шлифовальным кругом шириной 180 мм для одноразовой обработки с целью повышения эффективности производства. Станки этой серии имеют усиленную конструкцию, сверхпрочный главный шпиндель и заднюю бабку для надежной опоры. Поперечная конструкция осей X и Z уменьшает площадь основания при максимальном осевом перемещении, повышая производительность станка для стабильного и надежного шлифования. Станки серии X-P подходят для обработки высокоточных деталей, таких как валы (валы двигателей, шарико-винтовые пары, приводные валы) и прецизионные зубчатые колеса, обеспечивая высокое качество обработки и производительность. Вместимость Поворотный стол: Ø350 мм Межцентровое расстояние: 650 мм Макс. Диаметр шлифования..: Ø350 мм Шлифовальный круг: Ø610 x 50 x Ø254 мм Особенности машины Удобная для пользователя система управления Встроенная современная система управления ЧПУ с графическим интерфейсом помогает оператору разделить сложные заготовки на несколько процессов шлифования и упрощает редактирование процессов шлифования и правки, не требуя сложного программирования G/M-кодов. Станина станка повышенной жесткости Станина станка с высокой жесткостью изготовлена из чугуна Meehanite с обработкой отжигом и старением. Скользящие поверхности подвергаются высокочастотной закалке и прецизионной шлифовке, что обеспечивает отсутствие деформаций и исключительную износостойкость. Толстый, прочный механизм скользящего седла и плоская структура скользящих поверхностей 1 V 1 обеспечивают наилучшую точность и стабильность во время шлифования. Высокопрочная направляющая плоская конструкция направляющих 1V1 с высокочастотной закалкой и прецизионной шлифовкой обеспечивает повышенную износостойкость и стабильность. Двухосевая система с высокопрочными ползунами коробчатого сечения и большими шариковинтовыми парами повышает несущую способность и стабильность движения колесной головки. Рабочий стол Рабочий стол крепится к основанию и имеет поперечные салазки по осям X и Z для минимизации перемещений и повышения скорости и стабильности обработки. Дизайн поперечных салазок и осевая направляющая Конструкция с поперечными салазками по осям X и Z обеспечивает гибкость операций и уменьшает общую занимаемую площадь. Двухосевая конструкция с полностью закрытыми телескопическими кожухами изолирует шлифовальный мусор и предотвращает загрязнение охлаждающей жидкости для долговременной стабильной работы. КОНСТРУКЦИЯ ШПИНДЕЛЯ В шпинделе G.W. используются прецизионные подшипники, обеспечивающие длительный срок службы и простоту обслуживания. Шпиндель G.W. изготовлен из высококачественной легированной стали SNCM-220 и подвергается нормализации, закалке и отпуску, науглероживанию, криогенной обработке, прецизионной шлифовке и зеркальной обработке; твердость поверхности достигает более HRC62° для износостойкости и высокой точности. Прямая рабочая головка и задняя бабка Рабочая головка и задняя бабка предназначены для работы с тяжелыми заготовками и обладают высокой жесткостью конструкции. Рабочая головка приводится в действие серводвигателем для плавной регулировки скорости. Гидравлическая задняя бабка - опция. Плоская конструкция воздушного давления минимизирует трение. Система охлаждения центрального отверстия для предотвращения деформации от нагрева. Держатель для инструмента из диамона, монтируемый на задней бабке (СТАНДАРТ ДЛЯ СЕРИИ X-P) Приспособление для правки, закрепленное на задней бабке. Несколько типов держателей алмазного инструмента, выбираемых в зависимости от требований к заготовке. G.W. JIB CRANE (СТАНДАРТ ДЛЯ СЕРИИ X-35) Встроенный стреловой кран для замены колес, установленный в полном брызгозащитном кожухе, обеспечивает безопасную и компактную замену колес. СТАНДАРТНЫЕ АКСЕССУАРЫ

• Контроллер ЧПУ (марка: Mitsubishi) x 1 комплект
• Шлифовальный круг и фланец x 1 комплект
• Рабочие центры с твердосплавными наконечниками (2 шт./комплект) x 1 комплект
• Держатель алмазного инструмента (тип крепления на задней бабке) x 1 комплект
• Кран-укосина для погрузки/разгрузки G.W. x 1 комплект
• Линейная шкала для оси X x 1 комплект
• Инвертор шлифовального круга x 1 комплект
• Электрическая система x 1 комплект
• Полностью закрытый брызговик x 1 комплект
• Система смазки x 1 комплект
• Система охлаждения x 1 комплект
• Рабочая лампа x 1 комплект
• Инструменты (нивелирная площадка) и ящик для инструментов x 1 комплект

ДОПОЛНИТЕЛЬНЫЕ АКСЕССУАРЫ

• Гидравлическая хвостовая бабка
• Приводные собачки с кулачковой фиксацией
• Рукоятка 2 шт/комплект
• 2-точечный упор
• Регулируемый 3-точечный упор
• Регулируемый 3-кулачковый патрон
• Регулируемый 4-кулачковый патрон
• Стенд и оправка для балансировки колес
• Автомат. Балансировочный станок
• Запасной шлифовальный круг и фланец
• Устройство для правки алмазных роликов (тип крепления на рабочем столе)
• Устройство для правки алмазных роликов (тип крепления на задней бабке)
• Сенсорный датчик
• Автоматический датчик. In-Process Gauge
• Gap Control
• Linear Scale for Z-axis
• Magnetic Coolant Separator
• Paper Filter
• Oil Mist Collector

СПЕЦИФИКАЦИЯ Перекидной стол: Ø350 мм Расстояние между центрами: 1200 мм Макс. Диаметр шлифования: Ø350 мм Макс. Длина шлифования: 1050 мм Макс. Удерживаемая нагрузка между центрами: 150 кг Высота центра (от стола до вершины центра): 135 мм Размер шлифовального круга (O.D. x ширина x I.D.): Ø610 x 50 x Ø254 мм Линейная скорость: 45 м/с Угол поворота рабочего стола: 0° ~ 3° Угол поворота рабочей головки: Фиксированный тип Центрирующий метчик рабочей головки: MT. № 4 Скорость вращения шпинделя рабочей головки: 10 ~ 300 об/мин Макс. Нагрузка на шпиндель (держатель инструмента включен): 35 кг (макс. длина: 150 мм) Задняя бабка Центрирующий метчик: MT. № 4 Перемещение центра хвостовой бабки: Ручной тип Ход хвостовой бабки: 25 мм Микрорегулировка хвостовой бабки (опт.): ±30 мкм Перемещение по оси X Макс. Перемещение: 270 мм; Скорость быстрой подачи: 6000 мм/мин; Авто. Скорость подачи: 0,001 ~ 2000 мм/мин; Мин. Установка подачи: 0.001 мм Перемещение по оси Z Макс. Перемещение: 1380 мм; Скорость быстрой подачи: 6000 мм/мин; Авто. Скорость подачи: 0,001 ~ 2000 мм/мин; мин. Настройка подачи: 0.001 мм Приводные двигатели: Шпиндель шлифовального круга 11 кВт; Шпиндель рабочей головки 1,8 кВт (серводвигатель); Подача по оси X колесной головки 1,5 кВт (MITSUBISHI) / 1,4 кВт (FANUC); Подача по оси Z стола 3,5 кВт (MITSUBISHI) / 4,4 кВт (FANUC); Насос смазочного масла (направляющая) 0,18 кВт; Насос смазочного масла 0,37 кВт; Насос гидравлического масла (для опц. акц.) 0,37 кВт; Насос охлаждающей жидкости 0,18 кВт Вместимость резервуаров: Бак для смазочного масла (направляющая) 30 л; Бак для гидравлического масла (по выбору) 30 л; Бак для охлаждающей жидкости 30 л Габариты машины (Д х Ш х В): 5200 x 3900 x 2540 мм Вес нетто: 11000 кг Высота центра (от пола до центрального наконечника): 1250 мм Caractéristiques / Spécifications techniques

• Модель: X-35100P
• Поворотный стол: Ø350 мм
• Расстояние между центрами: 1200 мм
• Макс. Диаметр шлифования: Ø350 мм
• Макс. Длина шлифования: 1050 мм
• Макс. Удерживаемая нагрузка между центрами: 150 кг
• Высота центра (от стола до вершины центра): 135 мм
• Размер шлифовального круга: Ø610 x 50 x Ø254 мм
• Мощность шпинделя шлифовального круга: 11 кВт
• Шпиндель рабочей бабки: 1.8 кВт (сервопривод)
• Перемещение по оси X: 270 мм (скорость 6000 мм/мин)
• Перемещение по оси Z: 1380 мм (скорость 6000 мм/мин)
• Габариты станка (ДхШхГ): 5200 x 3900 x 2540 мм
• Вес нетто: 11000 кг
