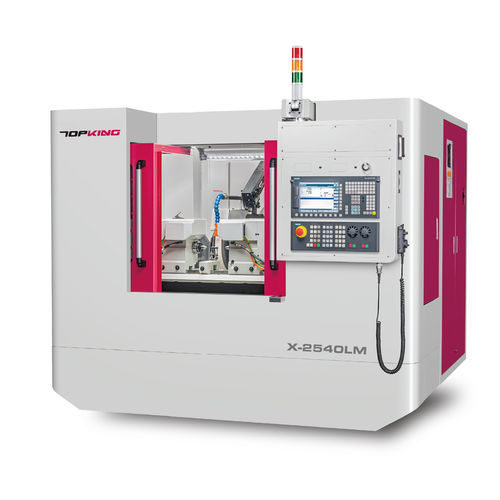

Цилиндрический станок для шлифования X-2540LM

для обрабатываемых деталейгоризонтальныйЧПУ

ВВЕДЕНИЕ Цилиндрические шлифовальные станки с ЧПУ TOPKING серии LM оснащены поперечной салазкой с линейным приводом, что повышает жесткость и стабильность станка и сокращает время цикла для удовлетворения требований высокоэффективного и высокоточного шлифования. Эта серия идеально подходит для обработки высокоточных деталей, таких как детали гидравлических клапанов, автомобильные и аэрокосмические детали, обеспечивая превосходную точность при оптимизации производительности и стабильности процесса. Серия LM также предлагает опциональную синхронную рабочую и заднюю бабки с двухцентровой синхронной системой привода и выдвижным шпинделем. Такая конструкция упрощает крепление, минимизирует сложность приспособлений и устраняет необходимость в дополнительных приводах. Выдвижной шпиндель увеличивает диапазон шлифования для обработки заготовок различных размеров, повышая гибкость и эффективность обработки. Вместительность Выдвижной стол: Ø270 мм Расстояние между центрами: 400 мм Макс. Диаметр шлифования..: Ø250 мм Макс. Длина шлифования: 400 мм Особенности станка Удобная для пользователя система управления Встроенная современная система управления ЧПУ оснащена графическим интерфейсом. Оператор может разделить сложную деталь на несколько процессов шлифования с помощью графических подсказок, что упрощает редактирование процесса шлифования и правки в числовом виде. Не требуется сложного программирования (G-код, M-код), что обеспечивает удобство работы. Станина станка повышенной жесткости ■ Основание станка с высокой жесткостью изготовлено из чугуна Meehanite, прошедшего отжиг и обработку старением. скользящая поверхность проходит высокочастотную закалку и точную шлифовку. Основание станка из прочного материала и усиленной конструкции обеспечивает отсутствие деформаций и исключительную износостойкость. Рабочий стол ■ Рабочий стол прочно прикреплен к станку болтами. Конструкция поперечных салазок уменьшает перемещения, повышая скорость работы и точность стабильности. КРЕСТОВАЯ СЛАЙДЕРНАЯ ДИЗАЙН ■ Оси X и Z выполнены в виде поперечных салазок для уменьшения пространства станка. две оси закрыты телескопическими кожухами для защиты конструкции трансмиссии и предотвращения загрязнения от шлифовального мусора и охлаждающей жидкости. X-AXIS LINEAR MOTOR DRIVE Благодаря конструкции с поперечными салазками, линейным двигателем и высокоточными линейными направляющими, эта конструкция эффективно устраняет люфт. Стандартное управление по оси X в полностью замкнутом контуре с оптической шкалой обеспечивает быстрые и точные движения подачи, достигая скорости перемещения до 15 000 мм/мин. Благодаря бесконтактной конструкции с использованием катушек и постоянных магнитов линейный двигатель минимизирует износ и снижает потребность в техническом обслуживании и затраты на замену. Шпиндель шлифовального круга картриджного типа Шпиндель шлифовального круга патронного типа обеспечивает стабильный контакт, снижая вибрацию и вызванное износом отклонение для высокоточной обработки. Его конструкция обеспечивает легкую замену круга и адаптируется к различным потребностям шлифования, повышая эффективность и качество. ДВОЙНЫЕ СИНХРОНОЗНЫЕ РАБОЧИЕ ШПИЛЬКИ (ОПЦИЯ) Станки серии LM предлагают опциональную двухприводную рабочую и заднюю бабки с двухцентровой синхронной системой привода и выдвижным шпинделем. Это упрощает зажим заготовки, снижает сложность приспособлений и устраняет необходимость в дополнительных приводах. Выдвижной шпиндель преодолевает ограничения хода задней бабки, позволяя быстро адаптироваться к заготовкам различной длины и минимизировать регулировки задней бабки при переналадке. ПРИМЕНЕНИЕ АВТОМАТИЗАЦИИ Станок может быть интегрирован с внешними системами автоматизации и оснащен функцией онлайн измерений и акустического предотвращения столкновений для обратной связи и коррекции данных в режиме реального времени. Станок, работающий под управлением операционной системы Kingge Technology, обеспечивает стабильное высокое качество продукции и сокращает время настройки и переналадки линии. СТАНДАРТНЫЕ АКСЕССУАРЫ

• Контроллер ЧПУ (бренд: SIEMENS 828D) x 1 комплект
• Шлифовальный круг и фланец x 1 комплект
• Рабочие центры с твердосплавными наконечниками (2 шт./комплект) x 1 комплект
• Держатель алмазного инструмента (тип крепления на задней бабке) x 1 комплект
• Линейная шкала для оси X-x 1 комплект
• Инвертор шлифовального круга x 1 комплект
• Электрическая система x 1 комплект
• Полностью закрытый брызговик x 1 комплект
• Система смазки x 1 комплект
• Система охлаждения x 1 комплект
• Рабочая лампа x 1 комплект
• Инструменты (нивелирная площадка) и ящик для инструментов x 1 комплект

ДОПОЛНИТЕЛЬНЫЕ АКСЕССУАРЫ

• Задняя бабка с пневмоцилиндром
• Приводные собачки с кулачковой фиксацией
• Двойная синхронная система привода
• Рукоятка 2 шт/комплект
• 2-х точечный упор
• Регулируемый 3-хрегулируемый 3-х пильный патрон
• Регулируемый 4-х пильный патрон
• Стенд и оправка для балансировки колес
• Автоматический. Балансировочный станок
• Запасной шлифовальный круг и фланец
• Кран-укосина для погрузки/разгрузки G.W.
• Тонкий измерительный щуп
• Автоматический. In-Process Gauge
• Gap Control
• Linear Scale for Z-axis
• Magnetic Coolant Separator
• Paper Filter
• Oil Mist Collector

СПЕЦИФИКАЦИЯ Вместимость: Перекидной стол: Ø270 мм Расстояние между центрами: 400 мм Макс. Диаметр шлифования: Ø250 мм Макс. Длина шлифования: 400 мм Макс. Удерживаемая нагрузка между центрами: 60 кг Высота центра (от стола до вершины центра): 135 мм Шлифовальный круг: Размер (O.D. x ширина x I.D.): Ø405 x 50 (макс.: 75) x Ø127 мм Линейная скорость: 45 м/с Рабочий стол: Угол поворота: -1° ~ +8° / -1° ~ +5° (двойной привод) Рабочая головка: Угол поворота: -30° ~ +90° Центрирующий метчик: MT. No.3 / двойной привод (специальный центр) Скорость вращения шпинделя: 10 ~ 300 об/мин Макс. Нагрузка на шпиндель (держатель инструмента включен): 15 кг (макс. длина: 100 мм) * Ø155 Хвостовая бабка: Центровой токарный станок: MT. № 3 / двойной привод (специальный центр) Перемещение центра: Ручное (опция: автоматическое) Ход задней бабки: 25 мм / (опция: двойной привод 50 мм) / (опция: гидравлический 30 мм) Перемещение по оси X: Макс. Перемещение: 300 мм Скорость быстрой подачи: 10000 мм/мин Авто. Скорость подачи: 0,001 ~ 2000 мм/мин Мин. Настройка подачи: 0.001 мм Перемещение по оси Z: Макс. Перемещение: 580 мм Скорость быстрой подачи: 10000 мм/мин Авто. Скорость подачи: 0,001 ~ 2000 мм/мин Мин. Настройка подачи: 0.001 мм Приводные двигатели: Шпиндель шлифовального круга: 5.5 кВт Двигатель шпинделя рабочей головки: 1.0 кВт / опция: 0,8 кВт (двойной привод) (серводвигатель) Подача диска по оси X: 1,5 кВт (серводвигатель) Подача стола по оси Z: 1,5 кВт (серводвигатель) Масляный насос для смазки (направляющие): NIL Гидравлический масляный насос (для опт. акк.): 0.75 кВт Насос охлаждающей жидкости: 0,18 кВт Вместимость баков: Бак для гидравлического масла (для опц. акц.): 18 L Бак для смазочного масла (направляющая): P-107 (авт. смазка) Бак для охлаждающей жидкости: 107 л Машина: Размеры (Д х Ш х В): 2300 x 2210 x 1960 мм Вес нетто: 4300 кг Высота центра (от пола до центрального наконечника): 1100 мм Caractéristiques / spécifications techniques

• Модель: X-2540LM
• Бренд: TOPKING Technology Co., Ltd.
• Поворотный стол: Ø270 мм
• Расстояние между центрами: 400 мм
• Макс. диаметр шлифования: Ø250 мм
• Макс. длина шлифования: 400 мм
• Размер шлифовального круга: Ø405 x 50 (макс. 75) x Ø127 мм
• Максимальное перемещение по оси X: 300 мм; максимальное перемещение по оси Z: 580 мм
• Скорость подачи: 10000 мм/мин (X и Z)
• Двигатель шпинделя шлифовального круга: 5.5 кВт
• Скорость вращения шпинделя рабочей бабки: 10-300 об/мин
• Бак для охлаждающей жидкости: 107 л
• Габариты станка: 2300 x 2210 x 1960 мм; Вес нетто: 4300 кг
