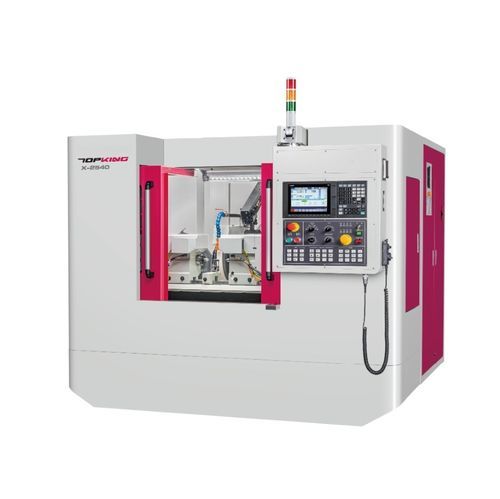

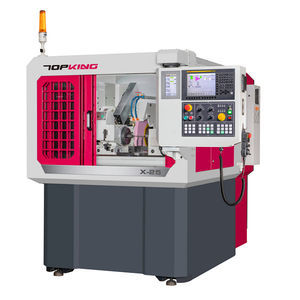

Цилиндрический станок для шлифования X-2540

для обрабатываемых деталейдля крупногабаритных деталейдля небольших деталей

ВВЕДЕНИЕ
Серия CNC круглошлифовальных станков X объединяет переднюю конструкцию и инновационные функции, предлагая эффективные, точные и гибкие решения для механической обработки. Этот шлифовальный станок удовлетворяет различные потребности обработки и обеспечивает высококачественные результаты для мелких и крупных деталей.

Оси X и Z серии X выполнены по схеме перекрёстного салазочного (cross-slide) исполнения, что эффективно уменьшает занимаемую площадь и осевые ходы, экономя производственное пространство. Жёсткая конструкция корпуса станка и усиленный шпиндель с задней бабкой существенно повышают грузоподъёмность деталей.

Высокая жёсткость корпуса обеспечивает стабильность при шлифовании, обеспечивая высокое качество обработки. Операционная система оснащена высокопроизводительной ЧПУ-системой управления и встроенным графическим интерфейсом (GUI), что упрощает наладку и эксплуатацию. Сферы применения шлифования широки, предлагая клиентам наиболее подходящие решения обработки.

| ПРОИЗВОДИТЕЛЬНОСТЬ
Ширина над столом (Swivel Over Table): Ø270 mm
Расстояние между центрами (Distance Between Centers): 400 mm
Макс. диаметр шлифования: Ø250 mm
Макс. длина шлифования: 400 mm

ОСОБЕННОСТИ СТАНКА

• УДОБНАЯ СИСТЕМА УПРАВЛЕНИЯ: Встроенная современная ЧПУ-система управления с GUI. Позволяет разбивать сложные детали на несколько шлифовальных операций посредством графического руководства; упрощает редактирование процессов шлифования и правки без сложного программирования G/M-кодов.
• ЖЁСТКАЯ МАШИННАЯ ОСНОВА: Высокожёсткая основа из Meehanite-чугуна с отжигом и старением. Направляющие обработаны методом высокочастотного закаливания и точной шлифовки для отсутствия деформаций и отличной износостойкости.
• РАБОЧИЙ СТОЛ: Навсегда прикручен к станине. Конструкция с перекрёстным салазочным узлом уменьшает ходы, повышая скорость работы и стабильность точности.
• КОНСТРУКЦИЯ CROSS-SLIDER: Оси X и Z выполнены в виде cross-slider для уменьшения занимаемой площади; обе оси закрыты телескопическими кожухами для защиты привода и предотвращения загрязнения абразивной пылью и охлаждающей жидкостью.
• ГИБКАЯ СИСТЕМА ПОДАЧИ: Точные линейные направляющие и шарико-винтовая передача для двухосного перемещения; износостойкие линейные направляющие и шарико-винтовые пары с малым люфтом обеспечивают быструю, гибкую подачу и высокое качество обработки мелких деталей.
• КОНСТРУКЦИЯ ШПИНДЕЛЬНОЙ ГОЛОВКИ: Шпиндель G.W. использует прецизионные подшипники; шпиндель выполнен из высококачественной легированной стали (SNCM-220) с множественными термообработками и шлифованием/полированием поверхности для достижения твердости > HRC62°, что обеспечивает долгий срок службы и высокую точность.
• РАБОЧАЯ ГОЛОВКА И ЗАДНЯЯ БАБКА: Рабочая голова приводится в движение сервомотором с бесступенчатым регулированием скорости. Гидравлическая задняя бабка — опция. Плоская конструкция с воздушным давлением для лёгкого перемещения и снижения трения. Центральная система охлаждения предотвращает нагрев и деформацию центра отверстия.
• ДЕРЖАТЕЛЬ АЛМАЗНОГО ИНСТРУМЕНТА: Стандартный тип — монтаж на задней бабке; стандартное устройство для правки установлено на задней бабке. Опционально — алмазный роликовый правильный прибор (монтаж на стол или заднюю бабку).

ШЛИФОВАЛЬНЫЙ ЦИКЛ
Включает стандартные рабочие процессы шлифовального цикла и примеры циклов правки для правки шлифовального круга и операций в процессе.

СТАНДАРТНЫЕ АКСЕССУАРЫ

• CNC Controller (Brand: Mitsubishi) x 1 set
• Шлифовальный круг и фланец x 1 set
• Рабочие центры с твердосплавными наконечниками (2 шт./комплект) x 1
• Держатель алмазного инструмента (установленный на задней бабке) x 1 set
• Линейная шкала для оси X x 1 set
• Инвертор шлифовального круга x 1 set
• Электрическая система x 1 set
• Полностью закрытый брызгозащитный кожух x 1 set
• Система смазки x 1 set
• Охлаждающая система x 1 set
• Рабочая лампа x 1 set
• Инструменты (выравнивающая прокладка) и ящик для инструментов x 1 set

ОПЦИОНАЛЬНЫЕ АКСЕССУАРЫ

• Гидравлическая задняя бабка
• Блокирующие собачки с кулачковым замком
• Держатель заготовки 2 шт./комплект
• 2-точечная опорная бабка
• Регулируемая 3-точечная опорная бабка
• Регулируемый 3-кулачковый барабанный патрон
• Регулируемый 4-кулачковый барабанный патрон
• Стойка и вал для балансировки шлифовального круга
• Автоматический балансировщик шлифовального круга
• Запасной шлифовальный круг и фланец
• Алмазный роликовый правильный прибор (монтаж на стол)
• Алмазный роликовый правильный прибор (монтаж на заднюю бабку)
• Измеритель с сенсором (Touch Probe Gauge)
• Авто. измеритель в процессе (Auto. In-Process Gauge)
• Gap Control
• Линейная шкала для оси Z
• Магнитный сепаратор охлаждающей жидкости
• Бумажный фильтр
• Устройство для сбора масляного тумана

ВИДЕО
На странице продукта доступно встроенное видеоматериальное, связанное с изделием.

Характеристики / Технические спецификации

• Swivel Over Table: Ø270 mm
• Distance Between Centers: 400 mm
• Max. Grinding Diameter: Ø250 mm
• Max. Grinding Length: 400 mm
• Max. Load Held Between Centers: 15 kg
• Center Height (from table to center tip): 135 mm
• Grinding Wheel Size (O.D. x Width x I.D.): Ø510 x 50 x Ø127 mm
• Grinding Wheel Linear Velocity: 45 m/sec
• Worktable Swiveling Angle: -1° ~ +8°
• Workhead Swiveling Angle: -30° ~ +90°
• Workhead Center Tapper: MT. No. 3
• Workhead Spindle Speed: 10 ~ 300 rpm
• Max. Load of Spindle (tool holder included): 15 kg (Max. Length: 100 mm)
• Tailstock Center Tapper: MT. No. 3
• Tailstock Center Moving: Manual type
• Tailstock Stroke: 25 mm
• X-axis Max. Travel: 300 mm
• X-axis Rapid Feedrate Speed: 10000 mm/Min
• X-axis Auto. Feeding Speed: 0.001 ~ 2000 mm/Min
• X-axis Min. Feeding Setting: 0.001 mm
• Z-axis Max. Travel: 580 mm
• Z-axis Rapid Feedrate Speed: 10000 mm/Min
• Z-axis Auto. Feeding Speed: 0.001 ~ 2000 mm/Min
• Z-axis Min. Feeding Setting: 0.001 mm
• Drive Motors: Grinding Wheel Spindle 5.5 kW; Workhead Spindle Motor (servo) 1.0 kW; Wheelhead Feed X-axis (servo) 1.5 kW; Table Feed Z-axis (servo) 1.5 kW
• Hydraulic Oil Pump (for opt. acc.): 0.75 kW
• Coolant Pump: 0.18 kW
• Lubrication Oil Tank (for opt. acc.): 18 L
• Coolant Tank: 110 L
• Machine Dimension: 2300 x 2210 x 1960 mm
• Net Weight: 4300 kg
• Center Height (from floor to center tip): 1110 mm
