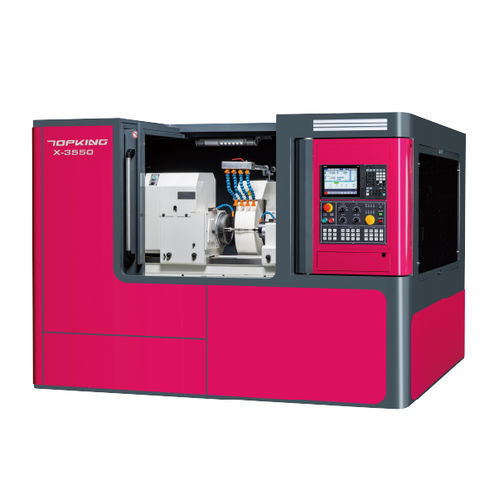

Цилиндрический станок для шлифования X-3550

для обрабатываемых деталейгоризонтальныйЧПУ

ВВЕДЕНИЕ
X-3550 — это шлифовальный станок с ЧПУ для цилиндрических поверхностей серии X, разработанный для точного и эффективного наружного шлифования деталей малого и большого размера. Он сочетает компактную конструкцию с перекрестным столом, высокопрочное основание и усиленную шпиндельную и центровую части для повышения грузоподъемности и стабильности при интенсивной промышленной эксплуатации.

ВМЕСТИМОСТЬ
Swivel Over Table: Ø370 mm
Distance Between Centers: 500 mm
Max. Grinding Diameter: Ø350 mm
Max. Grinding Length: 500 mm
Max. Load Held Between Centers: 200 kg

ОСОБЕННОСТИ МАШИНЫ
УДОБНАЯ СИСТЕМА УПРАВЛЕНИЯ
Встроенная высокопроизводительная ЧПУ-система с графическим интерфейсом (GUI) для графической настройки процессов, упрощённого редактирования циклов шлифования и проточки и сокращения необходимости ручного программирования G/M-кодами.

ЖЕСТКАЯ ОСНОВА МАШИНЫ

• Основание из Meehanite-чугуна с отжигом и старением для высокой жесткости и термической стабильности.
• Направляющие подвергнуты высокочастотному упрочнению и прецизионному шлифованию для отличной износостойкости и точности.
• Прочный скользящий узел с плоской структурой 1 V 1 обеспечивает точность и отсутствие деформаций при шлифовании.

РАБОЧИЙ СТОЛ / КОНСТРУКЦИЯ CROSS-SLIDER
Рабочий стол постоянно фиксируется болтами. Конструкция перекрестных направляющих X и Z сокращает ходы, экономит место и повышает скорость работы и стабильность точности. Две оси закрыты телескопическими кожухами для защиты передачи от абразива и охлаждающей жидкости.

ВЫСОКОЖЕСТКИЕ НАПРАВЛЯЮЩИЕ
Дизайн с жёсткими направляющими и крупно диаметровыми шариковыми винтами обеспечивает поддержание точности при высоких нагрузках и снижает вибрации.

КОНСТРУКЦИЯ ШПИНДЕЛЬНОЙ ГОЛОВКИ

• Шпиндель шлифовального круга с прецизионными подшипниками для длительного срока службы и облегченного обслуживания.
• Шпиндель из материала SNCM-220 с многоступенчатой термообработкой и прецизионным шлифованием; твердость поверхности выше HRC62 для износостойкости и точности.

РАБОЧАЯ ГОЛОВКА И ЦЕНТРОВАЯ ПОДДЕРЖКА

• Проект для тяжелых деталей с усиленной конструкцией для увеличения общей грузоподъемности.
• Рабочая головка приводится сервомотором с бесступенчатой регулировкой скорости; гидравлическая центровая поддержка — опция.
• Плоская пневматическая конструкция рабочей головки и центровой поддержки снижает трение и облегчает перемещение.
• Установлена центральная система охлаждения для предотвращения нагрева и деформации контактных поверхностей центра.

ДЕРЖАТЕЛЬ АЛМАЗНОГО ИНСТРУМЕНТА НА РАБОЧЕМ СТОЛЕ
Стандарт для серии X-35: устройство для правки, закрепленное на боковой стороне поворотного рабочего стола, снижает погрешности при перенастройке после изменения угла стола. Доступны различные типы алмазных держателей под требования заготовки.

ЦИКЛ ШЛИФОВАНИЯ
Иллюстрированные циклы шлифования и правки доступны как технологическая справка.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Swivel Over Table: Ø370 mm
• Distance Between Centers: 500 mm
• Max. Grinding Diameter: Ø350 mm
• Max. Grinding Length: 500 mm
• Center Height (table to center tip): 185 mm
• Grinding Wheel Size: Ø610 x 50 x Ø254 mm; Linear Velocity: 45 m/sec
• Workhead Spindle Speed: 10 ~ 300 rpm; Max. Spindle Load (incl. holder): 35 kg (Max. Length: 150 mm)
• Tailstock: MT No.5, manual center moving, stroke 50 mm
• X-axis Travel: 300 mm; Rapid Feedrate: 10000 mm/min; Auto Feed: 0.001 ~ 2000 mm/min
• Z-axis Travel: 750 mm; Rapid Feedrate: 10000 mm/min; Auto Feed: 0.001 ~ 2000 mm/min
• Drive Motors: Grinding Spindle 11 kW; Workhead Spindle 2.9 kW (AC servo); X & Z Feed Motors 3.5 kW (AC servo)
• Tank Capacities: Lubrication 15 L; Hydraulic (option) 18 L; Coolant 160 L
• Machine Dimension (L x W x H): 3300 x 3025 x 2540 mm; Net Weight: 8000 kg; Center Height (floor to center tip): 1130 mm

КОМПЛЕКТАЦИЯ - СТАНДАРТНАЯ

• CNC-контроллер (Mitsubishi) x1 комплект
• Шлифовальный круг и фланец x1 комплект
• Твердый центр с твердосплавной напайкой (2 шт) x1 комплект
• Держатель алмазного инструмента (на столе) x1 комплект
• Кран-подъёмник для загрузки/выгрузки шлифовального круга
• Линейная шкала для оси X x1 комплект
• Инвертор для шлифовального круга x1 комплект
• Электрическая система x1 комплект
• Полностью закрытый защитный кожух x1 комплект
• Система смазки x1 комплект
• Система охлаждения x1 комплект
• Рабочая лампа x1 комплект
• Инструменты (уровневые подкладки) и ящик для инструментов x1 комплект

КОМПЛЕКТАЦИЯ - ДОПОЛНИТЕЛЬНАЯ

• Гидравлическая центровая поддержка
• Приводные собачки с кулачковым фиксацией
• Держатель заготовки 2 шт/комплект
• 2-точечная опора
• Регулируемая 3-точечная опора
• Регулируемый 3-кулачковый патрон
• Регулируемый 4-кулачковый патрон
• Стенд для балансировки круга и оправка
• Автоматический балансировщик шлифовального круга
• Запасной шлифовальный круг и фланец
• Дисковое устройство правки алмазным роликом (на столе)
• Дисковое устройство правки алмазным роликом (на центровой поддержке)
• Сенсорная щуп-измерительная головка
• Автоматический измеритель в процессе
• Контроль зазора
• Линейная шкала для оси Z
• Магнитный сепаратор охлаждающей жидкости
• Бумажный фильтр
• Коллектор масляного тумана
