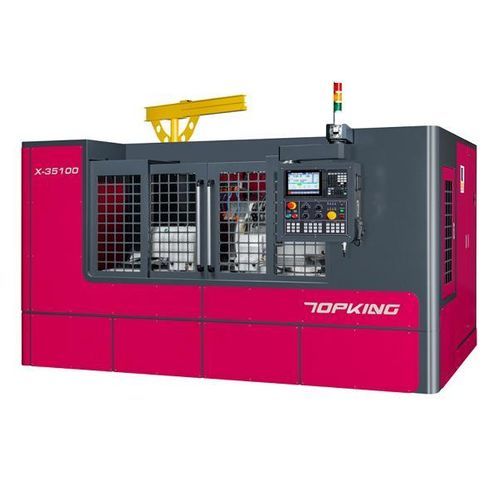

Цилиндрический станок для шлифования X-35100

для обрабатываемых деталейгоризонтальныйЧПУ

ВВЕДЕНИЕ
X-35100 — это CNC круглошлифовальный станок для точной и гибкой обработки деталей от малых до крупных. Машина сочетает компактную перекрестную конструкцию перемещений X/Z с жёсткой станиной и тяжёлыми шпинделем/центром для работы с большими нагрузками и обеспечения стабильного процесса шлифования.

ВМЕСТИМОСТЬ

• Диаметр над столом (Swivel Over Table): Ø370 mm
• Расстояние между центрами: 1000 mm
• Макс. диаметр шлифования: Ø350 mm
• Макс. длина шлифования: 1000 mm

ОСОБЕННОСТИ МАШИНЫ
УДОБНАЯ СИСТЕМА УПРАВЛЕНИЯ
Встроенная CNC-система с графическим интерфейсом (GUI) направляет оператора через графическое разделение операции и упрощает числовую редакцию циклов шлифования и доводки. Ручное программирование на G/M-кодах не требуется.

ЖЁСТКОЕ СТАНИНА

• Станина из Meehanite чугуна с отжигом и старением для обеспечения геометрической стабильности.
• Направляющие закалены высокочастотной обработкой и шлифованы с высокой точностью для износостойкости.
• Конструкция рассчитана на максимальную жёсткость; усиленное тяжёлонагруженное седло со широкими V-плоскими направляющими обеспечивает высокую несущую способность и демпфирование вибраций.

РАБОЧИЙ СТОЛ / КОНСТРУКЦИЯ КРОСС-СЛАЙД

• Рабочий стол постоянно закреплён на станине. Конструкция кросс-слида уменьшает перемещения, повышая скорость работы и стабильность точности.
• Оси X и Z выполнены в виде кросс-слидов для уменьшения занимаемой площади станка.
• Обе оси закрыты телескопическими кожухами для защиты передач и предотвращения загрязнения шлифовальной стружкой и охлаждающей жидкостью.

НАПРАВЛЯЮЩИЕ С ВЫСОКОЙ ЖЁСТКОСТЬЮ
Серия X-35 использует конструкцию жёсткой жёсткой рельсовой направляющей для сохранения точности под нагрузкой, в сочетании с шариковыми винтами большого диаметра для повышения грузоподъёмности и снижения вибраций.

КОНСТРУКЦИЯ ШПИНДЕЛЯ
Шпиндель шлифовального круга использует прецизионные подшипники и вал из легированной стали SNCM-220 с термообработкой и прецизионной шлифовкой; поверхностная твердость выше HRC62 для износостойкости и точности.

РАБОЧАЯ ГОЛОВКА И ЦЕНТР (TAILSTOCK)

• Разработаны для тяжёлых компонентов с высокой конструкционной жёсткостью для увеличения общей грузоподъёмности.
• Рабочая головка приводится в движение сервомотором с бесступенчатым регулированием скорости.
• Гидравлический центр доступен как опция.
• Плоская пневматическая конструкция для лёгкого перемещения, снижения трения и увеличения срока службы; центральная система охлаждения предотвращает нагрев и деформацию отверстия центра.

ДЕРЖАТЕЛЬ АЛМАЗНОГО ИНСТРУМЕНТА, УСТАНОВЛЕННЫЙ НА СТОЛЕ

• Стандарт для серии X-35: устройство для доводки закреплено на боковой стороне поворотного рабочего стола, что уменьшает ошибку рекалибровки позиции доводки при регулировке угла стола и повышает эффективность.
• Различные типы держателей алмазных инструментов выбираются в зависимости от требований к заготовке.

ЦИКЛ ШЛИФОВАНИЯ
Графические иллюстрации и примеры потоков циклов шлифования и доводки представлены в документации по станку и в пользовательском интерфейсе для поддержки настройки процесса.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Вместимость
Диаметр над столом : Ø370 mm
Расстояние между центрами : 1000 mm
Макс. диаметр шлифования : Ø350 mm
Макс. длина шлифования : 1000 mm
Макс. нагрузка между центрами : 200 kg
Высота центра (от стола до острия) : 185 mm

Шлифовальный круг
Размер (O.D. x Ширина x I.D.) : Ø610 x 50 x Ø254 mm
Линейная скорость : 45 m/sec

Рабочий стол
Угол поворота : 0° ~ 3°

Рабочая головка
Угол поворота : Фиксированный тип
Центровый конус : MT. No. 5
Скорость шпинделя : 10 ~ 300 rpm
Макс. нагрузка шпинделя (включая держатель инструмента) : 35 kgs (Макс. длина: 150 mm)

Центр (Tailstock)
Центровый конус : MT. No. 5
Перемещение центра : Ручной тип
Ход центра : 50 mm

Ход по оси X
Макс. ход : 300 mm
Скорость быстрого перемещения : 10000 mm/Min
Скорость автоматической подачи : 0.001 ~ 2000 mm/Min
Мин. настройка подачи : 0.001 mm

Ход по оси Z
Макс. ход : 1350 mm
Скорость быстрого перемещения : 10000 mm/Min
Скорость автоматической подачи : 0.001 ~ 2000 mm/Min
Мин. настройка подачи : 0.001 mm

Приводные двигатели
Шпиндель шлифовального круга : 11 kW
Двигатель шпинделя рабочей головки : 2.9 kW (AC сервомотор)
Подача колесной головки X-ось : 3.5 kW (AC сервомотор)
Подача стола Z-ось : 3.5 kW (AC сервомотор)
Насос смазочного масла : 0.075 kW
Гидравлический насос : 0.37 kW
Насос охлаждающей жидкости : 0.37 kW

Ёмкости баков
Бак смазочного масла (направляющая) : 15 L
Бак гидравлического масла (для опц. доп.) : 18 L
Бак охлаждающей жидкости : 210 L

Машина
Габариты : 3900 x 3200 x 2540 mm
Масса нетто : 8700 kg
Высота центра (от пола до острия) : 1130 mm

СТАНДАРТНЫЕ АКСЕССУАРЫ

• CNC контроллер (Бренд: Mitsubishi) x 1 комплект
• Шлифовальный круг и фланец x 1 комплект
• Твёрдосплавные центры (2 шт./комплект) x 1
• Держатель алмазного инструмента (тип для установки на стол) x 1 комплект
• Кран-балка для загрузки/разгрузки шлифовального круга
• Линейная шкала для X-оси x 1 комплект
• Инвертор для шлифовального круга x 1 комплект
• Электрическая система x 1 комплект
• Полностью закрытый защитный кожух от брызг x 1 комплект
• Система смазки x 1 комплект
• Система охлаждения x 1 комплект
• Рабочая лампа x 1 комплект
• Инструменты (уровневые прокладки) и ящик для инструментов x 1 комплект

ОПЦИОНАЛЬНЫЕ АКСЕССУАРЫ

• Гидравлический центр
• Приводные кулачки с фиксацией
• Держатель детали 2 шт./комплект
• 2-точечный упор (Steady Rest)
• Регулируемый 3-точечный упор
• Регулируемый 3-кулачковый патрон
• Регулируемый 4-кулачковый патрон
• Стенд для балансировки круга и оправка
• Автоматический балансировщик шлифовального круга
• Запасной шлифовальный круг и фланец
• Дисковое устройство для доводки алмазным роликом (крепление на стол)
• Дисковое устройство для доводки алмазным роликом (крепление на центр)
• Щуп для прикосновения
• Автоматический измеритель в процессе
• Контроль зазора
• Линейная шкала для Z-оси
• Магнитный сепаратор для охлаждающей жидкости
• Бумажный фильтр
• Коллектор масляного тумана
