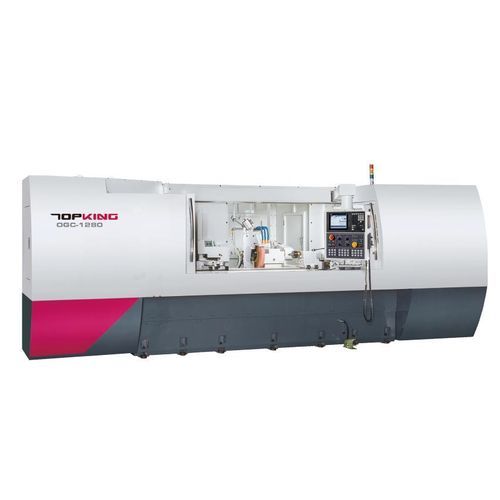

Цилиндрический шлифовальный центр OGC series

для обрабатываемых деталейгоризонтальныйЧПУ

ВВЕДЕНИЕ
Цилиндрический шлифовальный станок CNC TOPKING — серия OGC разработан для высокоточной наружной цилиндрической шлифовки. Оси X и Z приводятся в движение прецизионными шарико-винтовыми передачами и сервомоторами. Станок оснащён удобной CNC-системой с графическим интерфейсом для упрощённой наладки и эксплуатации.

ВМЕСТИМОСТЬ
Свинг над столом: Ø320 / Ø420 мм
Расстояние между центрами: 2000 мм
Макс. диаметр шлифовки: Ø300 / Ø400 мм
Макс. длина шлифовки: 2000 мм
Шлифовальный круг: Ø405 x 50 x Ø127 мм

ОСОБЕННОСТИ МАШИНЫ
УДОБНАЯ СИСТЕМА УПРАВЛЕНИЯ
Встроенный CNC-контроллер с GUI графически помогает оператору разделить сложные детали на операции шлифования и доводки. Ручное программирование G/M не требуется, что упрощает наладку.

ЖЁСТКАЯ ОСНОВА МАШИНЫ
Конструкция ориентирована на жёсткость, а не на облегчение, что повышает стабильность при тяжёлой шлифовке и сохраняет геометрическую точность.

ГИДРОСТАТИЧЕСКАЯ СМАЗОЧНАЯ СИСТЕМА
Направляющие стола и шпинделя шлифовального колеса смазываются автоматической гидростатической системой, что улучшает плавность хода и точность подачи.

КОНСТРУКЦИЯ ШПИНДЕЛЯ КОЛЕСА
Шпиндель шлифовального круга изготовлен из легированной стали SNCM-220, прошёл нормализацию, закалку/отпуск, цементацию и криогенную обработку, затем прецизионное шлифование и полировку; твёрдость поверхности > HRC62 для минимальной деформации и износа.

РАБОЧАЯ ГОЛОВКА И ПОВОРОТНАЯ ОПРАВА
Рабочий шпиндель использует прецизионные подшипники; привод рабочей головки — сервомотор с бесступенчатым регулированием скорости. Центр задней бабки смазывается в масляной ванне, есть индикатор уровня масла; перемещение центра вручную (ход 25 мм).

ДИАМАНТНЫЙ ДРЕССИРОВЩИК
(монтаж на задней бабке) Предусмотрены различные устройства для доводки, адаптируемые под требования детали.

ЦИКЛ ШЛИФОВАНИЯ
Предоставляются графические схемы циклов шлифования и доводки для руководства процессом и обеспечения повторяемости.

СПЕЦИФИКАЦИИ

• Серия: OGC series
• Модели: OGC-1280, OGC-1680
• Расстояние между центрами: 2000 мм
• Макс. диаметр шлифовки: Ø300 мм (OGC-1280) / Ø400 мм (OGC-1680)
• Макс. длина шлифовки: 2000 мм
• Шлифовальный круг: Ø405 x 50 x Ø127 мм, линейная скорость 45 m/sec
• Ход по оси X: 250 мм; ход по оси Z: 2540 мм
• Мощность шпинделя шлифовального круга: 3.75 kW (опция 5.5 kW)
• Габариты станка: 7700 x 2470 x 2306 мм
• Масса нетто прибл.: 6000 кг (OGC-1280) / 6200 кг (OGC-1680)

КОМПЛЕКТАЦИЯ - СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ

• CNC-контроллер (Марка: Mitsubishi) x 1 комплект
• Шлифовальный круг и фланец x 1 комплект
• Твердосплавные центры (2 шт./комплект) x 1 комплект
• Держатель алмазного инструмента (установлен на задней бабке) x 1 комплект
• Линейная шкала для оси X x 1 комплект
• Инвертор шлифовального круга x 1 комплект
• Электрическая система x 1 комплект
• Полностью закрытый защитный кожух x 1 комплект
• Система смазки x 1 комплект
• Система охлаждения x 1 комплект
• Рабочая лампа x 1 комплект
• Инструменты (выравнивающая подкладка) и ящик для инструментов x 1 комплект

КОМПЛЕКТАЦИЯ - ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

• Приспособление для внутренней шлифовки (включая один шпиндель и инвертор шлифовального круга)
• Гидравлический задний центр
• Блокируемые приводные собачки с кулачком
• Держатель детали 2 шт./комплект
• Опора 2-точечная
• Регулируемая 3-точечная опора
• Регулируемый 3-кулачковый самозажимной патрон
• Регулируемый 4-кулачковый самозажимной патрон
• Стенд для балансировки колеса и арбор
• Автоматический балансировщик шлифовального круга
• Запасной шлифовальный круг и фланец
• Устройство для роликового дрессирования
• Датчик касания
• Автоматический измеритель в процессе
• Контроль зазора
• Магнитный сепаратор охлаждающей жидкости
• Бумажный фильтр
• Уловитель масляного тумана
