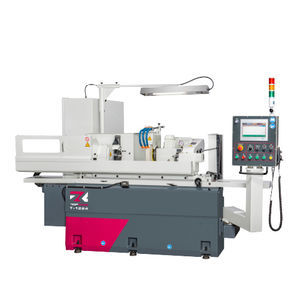

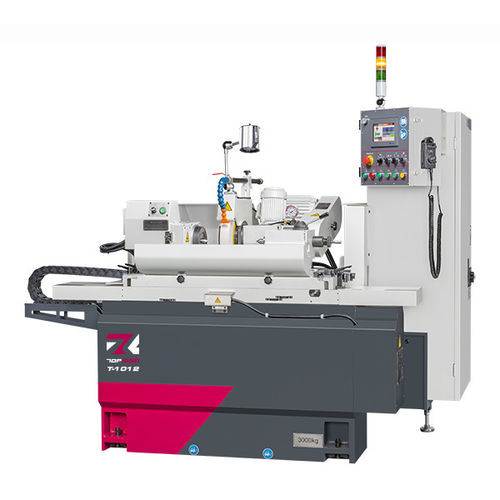

Цилиндрический станок для шлифования T-1012

для обрабатываемых деталейдля небольших деталейгоризонтальный

ВВЕДЕНИЕ
TOPKING T-1012 — наиболее компактный NC цилиндрический шлифовальный станок серии T, разработанный для мастерских с ограниченным пространством и для производства мелких прецизионных многоступенчатых деталей. Он имеет межцентровое расстояние 300 мм и проход над столом Ø270 мм, что обеспечивает стабильную обработку мелких и средних деталей при минимальной занимаемой площади. Оси X и Z сервоприводные, имеется графический пользовательский интерфейс (GUI) для интуитивного числового программирования. T-1012 сохраняет жесткую конструкцию серии T и автоматическую гидростатическую систему смазки для обеспечения микронной точности при высокоскоростной обработке.

ВОЗМОЖНОСТИ

• Проход над столом: Ø270 mm
• Межцентровое расстояние: 300 mm
• Макс. диаметр шлифования: Ø250 mm
• Шлифовальный круг: Ø355 x 38~50 x Ø127 mm

ОСОБЕННОСТЬ МАШИНЫ - ВЫСОКОПРОИЗВОДИТЕЛЬНЫЙ ГРАФИЧЕСКИЙ ИНТЕРФЕЙС
Графический диалоговый интерфейс обеспечивает удобную и безопасную эксплуатацию. Числовое программирование может автоматически выполнять циклы шлифования, притирки и компенсации. Система запоминает координаты механического нуля, шлифования, притирки и компенсаций одним нажатием. Доступны различные методы шлифования и притирки в зависимости от требований детали.

ОСОБЕННОСТЬ МАШИНЫ - ЖЕСТКАЯ КОНСТРУКЦИЯ
Конструкция машины ориентирована на повышенную жесткость: более толстые направляющие сиденья, структура направляющих 1V + 1 плоская и система смазки, основанная на принципе статического давления, обеспечивают повышенную стабильность и точность по сравнению с легкими конструкциями.

ОСОБЕННОСТЬ МАШИНЫ - ГИДРОСТАТИЧЕСКАЯ СИСТЕМА СМАЗКИ
Направляющие стола и шпинделя шлифовального круга смазываются автоматической гидростатической системой, что улучшает равномерность смазки и плавность скольжения, повышая точность подачи и обработки.

ОСОБЕННОСТЬ МАШИНЫ - КОНСТРУКЦИЯ ШПИНДЕЛЯ
Шпиндель шлифовального круга изготовлен из легированного стали SNCM-220 с нормализацией, закалкой и отпуском, цементацией, криогенной обработкой и прецизионным шлифованием/зеркальной обработкой. Поверхностная твердость выше HRC62, что обеспечивает стойкость к деформации и износу и долговременную точность.

ОСОБЕННОСТЬ МАШИНЫ - РАБОЧАЯ ГОЛОВКА И ЗАМОК
Рабочий шпиндель использует прецизионные подшипники для оптимальной устойчивости. Рабочая головка приводится в движение сервомотором с бесступенчатой регулировкой скорости. Фиксированный тип рабочего шпинделя повышает точность и стабильность. Задняя бабка имеет масляную ванну с индикатором уровня масла для контроля количества масла и поддержания стабильной точности.

ОСОБЕННОСТЬ МАШИНЫ - ДЕРЖАТЕЛЬ ДИАМАНТООБРАБОТКИ
（滑动ная конструкция）Устройство для притирки закреплено на салазках по оси Z, что минимизирует погрешности при повторной калибровке положения притирки из-за угла установки стола. Доступны различные притирочные устройства для соответствия требованиям деталей.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Вместимость

• Проход над столом: Ø270 mm
• Межцентровое расстояние / Макс. длина шлифования: 300 mm
• Макс. диаметр шлифования: Ø250 mm
• Макс. длина шлифования: 300 mm
• Макс. нагрузка между центрами: 60 kg
• Высота центра (от стола до наконечника): 135 mm

Шлифовальный круг

• Размер (O.D. x ширина x I.D.): Ø355 x 38~50 x Ø127 mm
• Линейная скорость: 33 m/sec

Рабочий стол

• Угол поворота: 0° ~ 12°

Рабочая головка

• Угол поворота: -30° ~ +90°
• Конус центра: MT No.3 (опц. MT No.4)
• Скорость шпинделя: 10 ~ 300 rpm
• Макс. нагрузка шпинделя (вкл. держатель инструмента): 15 kg (макс. длина: 150 mm)

Задняя бабка

• Конус центра: MT No.3 (опц. MT No.4)
• Движение центра: ручное
• Ход задней бабки: 25 mm

Ход по оси X

• Макс. ход: 220 mm
• Скорость быстрого хода: 6000 mm/min
• Автоматическая скорость подачи: 0.001 ~ 2000 mm/min
• Мин. настройка подачи: 0.001 mm

Ход по оси Z

• Макс. ход: 560 mm
• Скорость быстрого хода: 6000 mm/min
• Автоматическая скорость подачи: 0.001 ~ 2000 mm/min
• Мин. настройка подачи: 0.001 mm

Приводные двигатели

• Шпиндель шлифовального круга: 3.75 kW
• Двигатель шпинделя заготовки: 0.85 kW (AC серво)
• Подача головки по X: 1.0 kW (AC серво)
• Подача стола по Z: 1.5 kW (AC серво)
• Насос смазочного масла: 0.075 kW
• Насос смазки шпинделя: 0.18 kW
• Насос охлаждающей жидкости: 0.18 kW

Ёмкости баков

• Бак смазки шпинделя: 14 L
• Бак смазки: 15 L

Станок

• Размеры (Д x Ш x В): 2420 x 1540 x 2112 mm
• Масса нетто: 2600 kg
• Высота центра (от пола до наконечника): 1057 mm

СТАНДАРТНЫЕ АКСЕССУАРЫ

• Шлифовальный круг и фланец x1 комплект
• Твердофазные центры (2 шт./комплект) x1 комплект
• Держатель алмазного инструмента (скользящий тип) x1 комплект
• Электросистема x1 комплект
• Система смазки x1 комплект
• Система охлаждения x1 комплект
• Рабочая лампа x1 комплект
• Инструменты (выравнивающая подушка) и ящик с инструментами x1 комплект

ОПЦИОНАЛЬНЫЕ АКСЕССУАРЫ

• Приспособление для внутреннего шлифования (вкл. один шпиндель и инвертор G.W.)
• Гидравлическая задняя бабка
• Передаточный собачий механизм с фиксацией кулачком
• Держатели заготовок 2 шт./комплект
• 2-точечная опора
• 3-точечная опора
• 3-кулачковый патрон
• 4-кулачковый патрон
• Запасной шлифовальный круг и фланец
• Устройство для притирки с алмазным роликом (соединение фланцем с рабочей головкой)
• Стенд балансировки круга и оправка
• Автоматический балансировщик шлифовального круга
• Кассовый зонд
• Автоматический измерительный датчик в процессе
• Полузащитный брызгозащитный кожух
• Полностью закрытый кожух
• Магнитный сепаратор охлаждающей жидкости
• Бумажный фильтр
• Сборщик масляного тумана

ВИДЕО
Доступны видео с демонстрацией и наладкой, показывающие поэтапную шлифовку, шлифовку многоступенчатых деталей и настройку датчика для T-1012.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Модель: T-1012
• Проход над столом: Ø270 mm
• Межцентровое расстояние / Макс. длина шлифования: 300 mm
• Макс. диаметр шлифования: Ø250 mm
• Размер шлифовального круга: Ø355 x 38~50 x Ø127 mm
• X-ход: 220 mm / Z-ход: 560 mm
• Мощность шлифовального шпинделя: 3.75 kW
• Масса нетто: 2600 kg
• Габариты станка (Д x Ш x В): 2420 x 1540 x 2112 mm
