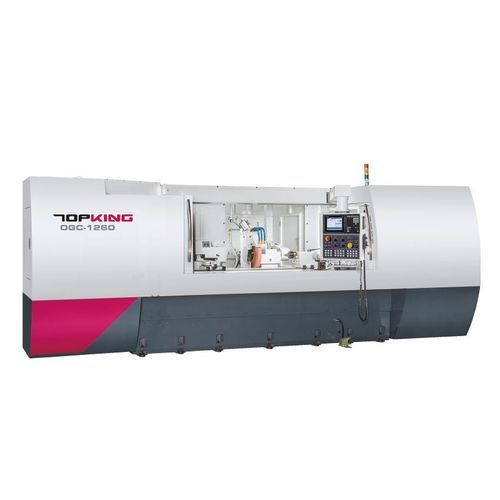

Цилиндрический станок для шлифования OGC series

для обрабатываемых деталейгоризонтальныйЧПУ

ВВЕДЕНИЕ
Серия OGC цилиндрических шлифовальных станков TOPKING предназначена для прецизионного наружного и внутреннего цилиндрического шлифования с графическим CNC‑интерфейсом. Оси X и Z приводятся в движение прецизионными шарико-винтовыми передачами и сервомоторами. Интегрированная CNC‑система с GUI упрощает настройку процессов и снижает сложность программирования.

ВМЕСТИМОСТЬ
Диаметр над столом (Swing Over Table): Ø320 / Ø420 mm
Расстояние между центрами: 1500 mm
Макс. диаметр шлифования: Ø300 / Ø400 mm
Макс. длина шлифования: 1500 mm
Шлифовальный круг: Ø405 x 50 x Ø127 mm

ОСОБЕННОСТИ МАШИНЫ

• УДОБНАЯ СИСТЕМА УПРАВЛЕНИЯ : Встроенный CNC с GUI направляет оператора при разбиении сложной детали на последовательные операции шлифования; редактирование процесса и доводка выполняются числовым способом без ручной записи G/M‑кодa.
• ЖЕСТКАЯ РАМА МАШИНЫ : Усиленная конструкция повышает жесткость по сравнению с легкими конструкциями.
• ГИДРОСТАТИЧЕСКАЯ СИСТЕМА СМАЗКИ : Направляющие стола и шпиндельной головки смазываются автоматической гидростатической системой для более плавного хода и улучшенной точности подачи.
• КОНСТРУКЦИЯ ШПИНДЕЛЬНОЙ ГОЛОВКИ : Шпиндель G.W. выполнен из легированной стали SNCM-220 с нормализацией, закалкой, цементацией и криогенной обработкой, затем подвергается прецизионному шлифованию и зеркальной обработке; твердость поверхности ≥ HRC62° для минимизации деформации и износа.
• РАБОЧАЯ ГОЛОВКА И ПРИЖИМ : Рабочий шпиндель с прецизионными подшипниками обеспечивает стабильность; рабочая головка с сервоприводом обеспечивает плавную бесступенчатую регулировку скорости; прижим с масляной ванной и указателем уровня масла.
• ДЕРЖАТЕЛЬ АЛМАЗНОГО ИНСТРУМЕНТА : Крепление на прижиме (tailstock mounted) доступно; совместимо с различными устройствами для правки.

ЦИКЛ ШЛИФОВАНИЯ
Предоставляются типовые диаграммы циклов шлифования и правки для планирования процесса.

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ

• CNC контроллер (Mitsubishi) x 1 комплект
• Шлифовальный круг и фланец x 1 комплект
• Центры с твердосплавными наконечниками (2 шт./комплект) x 1 комплект
• Держатель алмазного инструмента (монтаж на прижиме) x 1 комплект
• Линейная шкала для оси X x 1 комплект
• Инвертор шлифовального круга x 1 комплект
• Электрическая система x 1 комплект
• Полностью закрытый защитный кожух от разбрызгивания x 1
• Система смазки x 1 комплект
• Система охлаждения x 1 комплект
• Рабочая лампа x 1
• Инструменты (подкладки для выравнивания) и ящик для инструментов x 1 комплект

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

• Приспособление для внутреннего шлифования (вкл. один шпиндель и инвертор G.W.)
• Гидравлический прижим
• Зубья с кулачковым фиксатором
• Держатель заготовки 2 шт./комплект
• Опора на 2 точки
• Регулируемая опора на 3 точки
• Регулируемый трехкулачковый патрон
• Регулируемый четырехкулачковый патрон
• Стойка и вал для балансировки круга
• Автоматический балансировщик шлифовальных кругов
• Запасной шлифовальный круг и фланец
• Устройство правки роликом
• Коснутая щуп‑датчик (touch probe)
• Автоматическая система измерения в процессе
• Контроль зазора
• Магнитный сепаратор для охлаждающей жидкости
• Бумажный фильтр
• Улавливатель масляного тумана

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Диаметр над столом: Ø320 mm / Ø420 mm
• Расстояние между центрами: 1500 mm
• Макс. диаметр шлифования: Ø300 mm / Ø400 mm
• Макс. длина шлифования: 1500 mm
• Макс. нагрузка между центрами: 100 kg / 150 kg
• Высота центра (от стола до наконечника): 160 mm / 210 mm
• Размер шлифовального круга (Ø в. x шир. x Ø в.): Ø405 x 50 x Ø127 mm
• Линейная скорость круга: 45 m/sec
• Угол поворота стола: -3° ~ +8°
• Угол поворота рабочей головы: -30° ~ +90°
• Конус рабочей головы: MT No. 4
• Скорость шпинделя: 10 ~ 300 rpm
• Макс. нагрузка шпинделя (вкл. держатель инструмента): 35 kg (макс. длина: 150 mm)
• Конус прижима: MT No. 4
• Перемещение прижима: ручное
• Ход прижима: 25 mm
• Ход оси X (макс.): 250 mm
• Скорость быстрых подач оси X: 6000 mm/min
• Автоматическая скорость подачи оси X: 0.001 ~ 2000 mm/min
• Мин. установка подачи оси X: 0.001 mm
• Ход оси Z (макс.): 1805 mm
• Скорость быстрых подач оси Z: 6000 mm/min
• Автоматическая скорость подачи оси Z: 0.001 ~ 2000 mm/min
• Мин. установка подачи оси Z: 0.001 mm
• Двигатели - шпиндель шлифовального круга: 3.75 kW (5.5 kW)
• Двигатель - шпиндель рабочей головки (серво): 1.8 kW (AC серво)
• Двигатель - подача шпинделя X (серво): 1.5 kW (AC серво)
• Двигатель - подача стола Z (серво): 3.5 kW (AC серво)
• Насос смазки шпинделя: 0.18 kW
• Насос масла смазки: 0.37 kW
• Насос охлаждения: 0.18 kW
• Бак масла шпинделя: 18 L
• Бак масла смазки: 22 L
• Габариты машины: 6100 x 2470 x 2306 mm
• Масса нетто: 4800 kg / 5000 kg
• Высота центра (пол → наконечник): 1095 mm / 1145 mm
• Примечание: * Технические характеристики и размеры могут быть изменены без предварительного уведомления.
