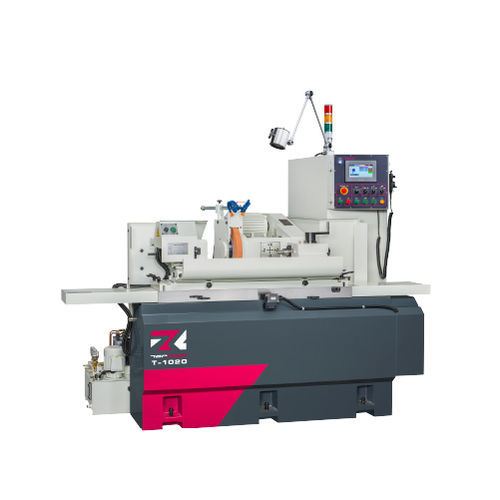

Цилиндрический станок для шлифования T -1020

для обрабатываемых деталейгоризонтальныйПУ

ВВЕДЕНИЕ
T-1020 — это базовый CNC цилиндрический шлифовальный станок с широким рабочим диапазоном: максимальный проход над столом Ø270 мм и расстояние между центрами 500 мм. Предназначен для малогабаритных и средних многоступенчатых валов, обрабатывает диаметры до Ø250 мм. Оси X и Z приводятся в движение сервомоторами, машина оснащена интуитивно понятным графическим интерфейсом с разговорным числовым программированием для удобства оператора. В сочетании с жёсткой конструкцией и автоматической гидростатической системой смазки T-1020 обеспечивает стабильную подачу и постоянную микронную точность.

| ПРОИЗВОДИТЕЛЬНОСТЬ
Проход над столом: Ø270 mm
Расстояние между центрами: 500 mm
Макс. диаметр шлифования: Ø250 mm
Шлифовальный круг: Ø355 x 50 x Ø127 mm

ОСОБЕННОСТИ МАШИНЫ
ВЫСОКОПРОИЗВОДИТЕЛЬНЫЙ ГРАФИЧЕСКИЙ ИНТЕРФЕЙС

• Современный графический диалоговый интерфейс обеспечивает удобную, простую и безопасную рабочую среду.
• Разговорное числовое программирование может автоматически выполнять циклы шлифования, циклы правки, компенсации и другие команды.
• Сохранение координат механического нуля, шлифования, правки и компенсации одной клавишей.
• Различные методы шлифования и правки выбираются в соответствии с требованиями к изделию.

ЖЁСТКАЯ ОСНОВА МАШИНЫ

• Усиленная конструктивная жёсткость за счёт более толстого механизма скользящего седла и плоской направляющей 1V1.
• Система смазки разработана по принципу статического давления для обеспечения наилучшей точности и стабильности.

ГИДРОСТАТИЧЕСКАЯ СИСТЕМА СМАЗКИ

• Направляющие стола и шпиндельной головки смазываются современным автоматическим гидростатическим смазочным устройством для повышения плавности хода и точности подачи.

КОНСТРУКЦИЯ ШПИНДЕЛЯ

• Шпиндель шлифовального круга (G.W.) изготовлен из легированной стали SNCM-220, подвергнут нормализации, закалке и отпуску, цементации и криогенной обработке, затем шлифован и зеркально обработан; твердость поверхности выше HRC62 для длительной точности и износостойкости.

РАБОЧАЯ ГОЛОВКА И ЦЕНТРОВКА

• Рабочая шпиндель использует подшипники прецизионного класса для стабильности.
• Рабочая головка приводится в движение сервомотором с бесступенчатым регулированием скорости.
• Фиксированный тип шпинделя повышает точность и стабильность.
• Центровочный суппорт использует масляную ванну и оснащён индикатором масла для контроля.

ДЕРЖАТЕЛЬ АЛМАЗНОГО ИНСТРУМЕНТА

• Устройство правки закреплено на салазках оси Z для минимизации ошибок калибровки позиции правки.
• Доступны различные устройства правки для требований к деталям.

КОМПЛЕКТАЦИЯ
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ

• Шлифовальный круг и фланец x 1 комплект
• Рабочие центры с напайками из карбида (2 шт./комплект) x 1 комплект
• Держатель алмазного инструмента (тип, установленный на салазках) x 1 комплект
• Электрическая система x 1 комплект
• Система смазки x 1 комплект
• Система охлаждения x 1 комплект
• Рабочая лампа x 1 комплект
• Инструменты (выравнивающая подкладка) и ящик для инструментов x 1 комплект

ОПЦИОНАЛЬНОЕ ОБОРУДОВАНИЕ

• Прилад для внутреннего шлифования (вкл. один шпиндель и инвертор для шлифовального круга)
• Гидравлический центр
• Кулачковый приводной собачка с фиксацией
• Держатели заготовок 2 шт./комплект
• 2-точечная опора
• 3-точечная опора
• 3-хкулачковый патрон
• 4-хкулачковый патрон
• Запасной шлифовальный круг и фланец
• Устройство правки алмазным роликом (связь с рабочей головкой через фланец)
• Стенд и вал для балансировки круга
• Автоматический балансировщик шлифовального круга
• Коснувшийся зонд (touch probe)
• Автоизмеритель в процессе
• Полузащитный кожух
• Полностью закрытый защитный кожух
• Магнитный сепаратор охлаждающей жидкости
• Бумажный фильтр
• Сборник масляного тумана

ХАРАКТЕРИСТИКИ / ТЕХНИЧЕСКИЕ СПЕЦИФИКАЦИИ

• Проход над столом: Ø270 mm
• Расстояние между центрами: 500 mm
• Макс. диаметр шлифования: Ø250 mm
• Макс. длина шлифования: 500 mm
• Макс. нагрузка между центрами: 60 kg
• Высота центра (от стола до конца центра): 135 mm
• Размер шлифовального круга (Ø x ширина x внутр. Ø): Ø355 x 38~50 x Ø127 mm
• Линейная скорость: 33 m/sec
• Угол поворота стол: 0° ~ +12°
• Угол поворота рабочей головки: -30° ~ +90°
• Центровая коническая посадка (рабочая головка / центровочный суппорт): MT. No. 3 (опция: MT. No. 4)
• Скорость шпинделя: 10 ~ 300 rpm
• Макс. нагрузка шпинделя (включая держатель инструмента): 15 kgs (макс. длина: 150 mm)
• Перемещение центра центровочного суппорта: Ручной тип
• Ход центровочного суппорта: 25 mm
• Макс. ход по X: 220 mm
• Скорость быстрой подачи по X: 6000 mm/Min
• Автоматическая скорость подачи по X: 0.001 ~ 2000 mm/Min
• Мин. установка подачи по X: 0.001 mm
• Макс. ход по Z: 760 mm
• Скорость быстрой подачи по Z: 6000 mm/Min
• Автоматическая скорость подачи по Z: 0.001 ~ 2000 mm/Min
• Мин. установка подачи по Z: 0.001 mm
• Приводные двигатели: шпиндель шлифовального круга 3.75 kW; шпиндель рабочей головки 0.85 kW (AC servo); подача головки X 1.0 kW (AC servo); подача стола Z 1.5 kW (AC servo)
• Насос масла для смазки: 0.075 kW
• Насос масла для смазки шпинделя: 0.18 kW
• Насос охлаждения: 0.18 kW
• Бак масла для смазки шпинделя: 14 L
• Бак для смазочного масла: 15 L
• Габариты машины (Д x Ш x В): 2770 x 1630 x 2112 mm
• Масса нетто: 3000 kg
• Высота центра (от пола до конца центра): 1057 mm
