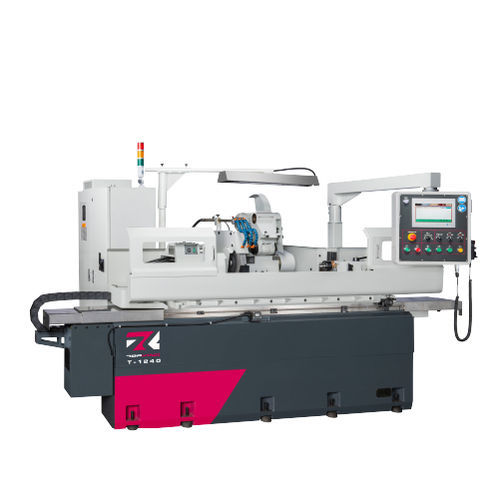

Цилиндрический станок для шлифования T series

для деталейгоризонтальныйПУ

ВВЕДЕНИЕ
Цилиндрический шлифовальный станок TOPKING — серия T предназначен для ступенчатой шлифовки. Оси X и Z приводятся в движение сервомоторами NC с шариковыми винтами. Исключается сложное редактирование программ традиционных ЧПУ. Серия T оснащена высокопроизводительной системой управления с графическим интерфейсом (GUI), обеспечивающей удобную рабочую среду для оператора.

ВМЕСТИМОСТЬ
Проход над столом: Ø320 / Ø420 мм
Расстояние между центрами: 1000 мм
Макс. диаметр шлифования: Ø300 / Ø400 мм
Шлифовальный круг: Ø405 x 50 x Ø127 мм

ОСОБЕННОСТИ МАШИНЫ
ГРАФИЧЕСКИЙ ИНТЕРФЕЙС ВЫСОКОЙ ПРОИЗВОДИТЕЛЬНОСТИ
Графический диалоговый интерфейс TOPKING обеспечивает удобную, простую и безопасную рабочую среду. Настройки числового программирования могут автоматически выполнять шлифовальные циклы, циклы правки, корректировки и другие команды. Можно запоминать координаты механического нуля, шлифования, правки и компенсации одной кнопкой. Различные методы шлифования и правки можно выбирать в зависимости от требований детали.

ЖЕСТКАЯ ОСНОВА МАШИНЫ
Конструкция машины значительно повышает структурную жесткость благодаря более толстому и прочному скользящему салазочному механизму, направляющей 1V 1 плоской конструкции и системе смазки, разработанной по принципу статического давления, что обеспечивает высокую точность и стабильность при шлифовании.

ГИДРОСТАТИЧЕСКАЯ СИСТЕМА СМАЗКИ
Направляющие стола и шпинделя шлифовального круга смазываются современой автоматической гидростатической системой смазки. Это улучшает смазывающие свойства, плавность шлифования и повышает точность подачи и обработки.

КОНСТРУКЦИЯ ШПИНДЕЛЯ ШЛИФОВАЛЬНОГО КОЛЕСА
Шпиндель G.W. изготовлен из высококачественной легированной стали SNCM-220 с нормализацией, отпуском, закалкой, цементацией и криогенной обработкой, затем подвергается прецизионному шлифованию и зеркальной обработке для достижения твердости поверхности выше HRC62°, что обеспечивает долговременную точность и износостойкость.

РАБОЧАЯ ГОЛОВКА И ЦЕНТР
Рабочий шпиндель использует подшипники точностного класса для стабильности. Рабочая головка приводится в движение сервомотором, обеспечивающим бесступенчатое изменение скорости. Рабочая головка имеет фиксированный шпиндель для повышенной точности. Задняя бабка использует систему смазки в масляной ванне с индикатором уровня масла для контроля.

ДЕРЖАТЕЛЬ АЛМАЗНОГО ИНСТРУМЕНТА
(установленный на задней бабке тип) Доступны различные устройства правки, адаптируемые к требованиям деталей.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Capacity | T-1240 | T-1640
Swing Over Table | Ø320 mm | Ø420 mm
Distance Between Centers | 1000 mm | 1000 mm
Max. Grinding Diameter | Ø300 mm | Ø400 mm
Max. Grinding Length | 1000 mm | 1000 mm
Max. Load Held Between Centers | 160 kg | 150 kg
Center Height (from table to center tip) | 160 mm | 210 mm

Grinding Wheel (Size O.D. x width x I.D.) | Ø405 x 50 x Ø127 mm | Ø405 x 50 x Ø127 mm
Linear Velocity | 33 m/sec | 33 m/sec

Worktable (Swiveling Angle) | -3° ~ +8° | -3° ~ +8°

Workhead (Swiveling Angle) | -30° ~ +90° | -30° ~ +90°
Center Tapper | MT. No. 4 | MT. No. 4
Spindle Speed | 10 ~ 300 rpm | 10 ~ 300 rpm
Max. Load of Spindle (tool holder included) | 35 kg (max. length:150 mm) | 35 kg (max. length:150 mm)

Tailstock (Center Tapper) | MT. No. 4 | MT. No. 4
Tailstock Stroke | 25 mm | 25 mm

X-axis Travel (Max. Travel) | 250 mm | 250 mm
Rapid Feedrate Speed | 6000 mm/Min | 6000 mm/Min
Auto. Feeding Speed | 0.001 ~ 2000 mm/Min | 0.001 ~ 2000 mm/Min
Min. Feeding Setting | 0.001 mm | 0.001 mm

Z-axis Travel (Max. Travel) | 1315 mm | 1315 mm
Rapid Feedrate Speed | 6000 mm/Min | 6000 mm/Min
Auto. Feeding Speed | 0.001 ~ 2000 mm/Min | 0.001 ~ 2000 mm/Min
Min. Feeding Setting | 0.001 mm | 0.001 mm

Drive Motors (Grinding Wheel Spindle) | 3.75 kW (5.5 kW) | 3.75 kW (5.5 kW)
Workhead Spindle Motor (servo motor) | 1.3 kW (AC servo motor) | 1.3 kW (AC servo motor)
Wheelhead Feed X-axis (servo motor) | 1.5 kW (AC servo motor) | 1.5 kW (AC servo motor)
Table Feed Z-axis (servo motor) | 1.5 kW (AC servo motor) | 1.5 kW (AC servo motor)
Lubrication Oil Pump | 0.37 kW | 0.37 kW
Wheel Spindle Lubrication Oil Pump | 0.18 kW | 0.18 kW
Coolant Pump | 0.18 kW | 0.18 kW

Tank Capacities (Wheel Spindle Lubrication Oil Tank) | 18 L | 18 L
Lubrication Oil Tank | 22 L | 22 L

Machine Dimension (L x W x H) | 3995 x 2440 x 2200 mm | 3995 x 2440 x 2200 mm
Net Weight | 3200 kg | 3400 kg
Center Height (from floor to center tip) | 1095 mm | 1145 mm

СТАНДАРТНЫЕ АКСЕССУАРЫ

• Шлифовальный круг и фланец x 1 комплект
• Держатель алмазного инструмента (установлен на задней бабке) x 1 комплект
• Электрическая система x 1 комплект
• Система смазки x 1 комплект
• Система охлаждения x 1 комплект
• Рабочая лампа x 1 комплект
• Инструменты (подкладки для выравнивания) и ящик с инструментами x 1 комплект

ОПЦИОНАЛЬНЫЕ АКСЕССУАРЫ

• Насадка для внутреннего шлифования (вкл. один шпиндель и инвертор G.W.)
• Гидравлическая задняя бабка
• Приводной собачий захват с кулачковым замком
• Держатели заготовок 2 шт./набор
• 2-точечный опорный упор
• 3-точечный опорный упор
• 3-х кулачковый патрон
• 4-х кулачковый патрон
• Запасной шлифовальный круг и фланец
• Алмазное роликовое устройство для правки (соединяется с рабочей головкой через фланец)
• Стенд и вал для балансировки круга
• Автоматический балансировщик шлифовального круга
• Кулачковый датчик (touch probe)
• Автоматический измеритель в процессе
• Полупылезащитный кожух
• Полностью закрытый защитный кожух
• Магнитный сепаратор охлаждающей жидкости
• Бумажный фильтр
• Сборщик масляного тумана

ВИДЕО
Доступно видео продукта.

Характеристики / Технические спецификации

• Проход над столом: Ø320 mm (T-1240) / Ø420 mm (T-1640)
• Расстояние между центрами: 1000 mm
• Макс. диаметр шлифования: Ø300 mm (T-1240) / Ø400 mm (T-1640)
• Размер шлифовального круга: Ø405 x 50 x Ø127 mm
• Ход по X: 250 mm
• Ход по Z: 1315 mm
• Двигатель шпинделя шлифовального круга: 3.75 kW (опция 5.5 kW)
• Двигатель шпинделя рабочей головки: 1.3 kW (AC серво)
• Скорость быстрого перемещения: 6000 mm/Min (X & Z)
• Габариты машины (L x W x H): 3995 x 2440 x 2200 mm
• Масса нетто: 3200 kg (T-1240) / 3400 kg (T-1640)
