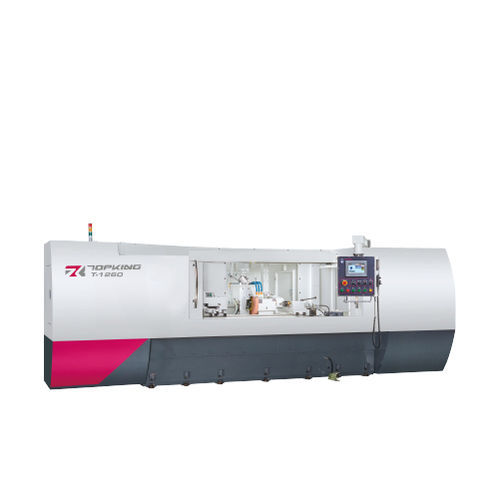

Цилиндрический станок для шлифования T series

для обрабатываемых деталейгоризонтальныйПУ

ВВЕДЕНИЕ
Цилиндрический шлифовальный станок TOPKING серии T предназначен для поэтапной и многоступенчатой шлифовки цилиндрических деталей. Валовые перемещения по осям X и Z осуществляются сервоприводами NC с шарико-винтовыми парами. Серия T оснащена мощной графической системой управления, упрощающей программирование и обеспечивающей автоматическое выполнение циклов шлифования и обдирки, корректировок и запоминание координат механического нуля, шлифования, обдирки и компенсации.

ПРОИЗВОДИТЕЛЬНОСТЬ
Диаметр над столом: Ø320 / Ø420 мм
Расстояние между центрами: 1500 мм
Макс. диаметр шлифования: Ø300 / Ø400 мм
Шлифовальный круг: Ø405 x 50 x Ø127 мм

ОСОБЕННОСТЬ МАШИНЫ — ВЫСОКОПРОИЗВОДИТЕЛЬНЫЙ ГРАФИЧЕСКИЙ ИНТЕРФЕЙС
■ Графический диалоговый интерфейс обеспечивает удобную и понятную эксплуатацию. Числовое программирование автоматизирует циклы шлифования и обдирки, корректировки и другие команды. Однокнопочная память координат для механического нуля, шлифования, обдирки и компенсации. Доступны различные методы шлифования и обдирки в зависимости от требований детали.

ОСОБЕННОСТЬ МАШИНЫ — ЖЕСТКАЯ ОСНОВА
■ Усиленная конструкция с утолщенной подвижной частью, плоская направляющая 1V 1 и система смазки, разработанная по принципу статического давления, обеспечивают высокую точность и стабильность при шлифовании.

ОСОБЕННОСТЬ МАШИНЫ — ГИДРОСТАТИЧЕСКАЯ СИСТЕМА СМАЗКИ
■ Направляющие стола и шпиндельной головы смазываются передовой автоматической гидростатической системой смазки, что существенно улучшает смазочные свойства, плавность шлифования и точность подачи.

ОСОБЕННОСТЬ МАШИНЫ — КОНСТРУКЦИЯ ШПИНДЕЛЬНОЙ ГОЛОВКИ
■ Шпиндель G.W. изготовлен из легированной стали SNCM-220 с многоступенчатой термообработкой, прецизионным шлифованием и зеркальной обработкой; твердость поверхности выше HRC62 для обеспечения долговременной точности и износостойкости.

ОСОБЕННОСТЬ МАШИНЫ — РАБОЧАЯ ГОЛОВКА И ЗАДНЯЯ ПОДПОРКА
■ Рабочий шпиндель использует прецизионные подшипники и приводится в движение сервомотором с бесступенчатым регулированием скорости. Фиксированный тип рабочего шпинделя повышает точность. Задняя поддержка смазывается масляной ванной и оснащена указателем уровня масла для контроля.

ОСОБЕННОСТЬ МАШИНЫ — ДЕРЖАВКА ДИАМАНТНОГО ИНСТРУМЕНТА
■ Державка алмазного инструмента, устанавливаемая на задней поддержке, входит в комплект. Доступны различные устройства для обдирки, адаптируемые под требования компонента.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Capacity | T-1260 | T-1660
Диаметр над столом | Ø320 mm | Ø420 mm
Расстояние между центрами | 1500 mm | 1500 mm
Макс. диаметр шлифования | Ø300 mm | Ø400 mm
Макс. длина шлифования | 1500 mm | 1500 mm
Макс. нагрузка между центрами | 100 kg | 150 kg
Высота центра (от стола до центра) | 160 mm | 210 mm

Шлифовальный круг (О.Д. x ширина x В.Д.) | Ø405 x 50 x Ø127 mm | Ø405 x 50 x Ø127 mm
Линейная скорость | 33 m/sec | 33 m/sec

Стол (угол поворота) | -3° ~ +8° | -3° ~ +8°
Рабочая головка (угол поворота) | -30° ~ +90° | -30° ~ +90°
Конус центра | MT. No. 4 | MT. No. 4
Скорость шпинделя | 10 ~ 300 rpm | 10 ~ 300 rpm
Макс. нагрузка на шпиндель (включая держатель инструмента) | 35 kg (макс. длина:150 mm) | 35 kg (макс. длина:150 mm)

Задняя поддержка (конус) | MT. No. 4 | MT. No. 4
Перемещение центра задней поддержки | Ручной тип | Ручной тип
Ход задней поддержки | 25 mm | 25 mm

Ход по X (макс.) | 250 mm | 250 mm
Скорость быстрой подачи X | 6000 mm/Min | 6000 mm/Min
Скорость автоматической подачи X | 0.001 ~ 2000 mm/Min | 0.001 ~ 2000 mm/Min
Мин. настройка подачи X | 0.001 mm | 0.001 mm

Ход по Z (макс.) | 1265 mm | 1265 mm
Скорость быстрой подачи Z | 6000 mm/Min | 6000 mm/Min
Скорость автоматической подачи Z | 0.001 ~ 2000 mm/Min | 0.001 ~ 2000 mm/Min
Мин. настройка подачи Z | 0.001 mm | 0.001 mm

Приводные моторы (шпиндель шлифовального круга) | 3.75 kW (5.5 kW) | 3.75 kW (5.5 kW)
Мотор шпинделя рабочей головки (серво) | 1.8 kW (AC servo) | 1.8 kW (AC servo)
Подача шпинделя X (серво) | 1.5 kW (AC servo) | 1.5 kW (AC servo)
Подача стола Z (серво) | 3.5 kW (AC servo) | 3.5 kW (AC servo)
Насос смазочного масла | 0.37 kW | 0.37 kW
Насос смазочного масла шпинделя | 0.18 kW | 0.18 kW
Насос охлаждающей жидкости | 0.18 kW | 0.18 kW

Емкости баков (бак смазочного масла шпинделя) | 18 L | 18 L
Бак смазочного масла | 22 L | 22 L

Габариты станка (Д x Ш x В) | 6178 x 2910 x 2310 mm | 6178 x 2910 x 2310 mm
Масса нетто | 4100 kg | 4300 kg
Высота центра (от пола до центра) | 1095 mm | 1145 mm

СТАНДАРТНЫЕ АКСЕССУАРЫ

• Шлифовальный круг и фланец x 1 комплект
• Рабочие центры с твердосплавными наконечниками (2 шт./комплект) x 1 комплект
• Держатель алмазного инструмента (установленный на задней поддержке) x 1 комплект
• Электрическая система x 1 комплект
• Система смазки x 1 комплект
• Система охлаждения x 1 комплект
• Рабочая лампа x 1 комплект
• Инструменты (выравнивающая пластина) и ящик для инструментов x 1 комплект

ОПЦИОНАЛЬНЫЕ АКСЕССУАРЫ

• Приспособление для внутреннего шлифования (включая один шпиндель и инвертор G.W.)
• Гидравлическая задняя поддержка
• Кулачковая приводная муфта с фиксацией
• Держатели заготовок 2 шт./комплект
• 2-точечная опора
• 3-точечная опора
• 3-кулачковый патрон
• 4-кулачковый патрон
• Запасной шлифовальный круг и фланец
• Дисковый прибор для dressирования алмазным роликом (соединение с рабочей головкой через фланец)
• Стенд для балансировки колеса и оправка
• Автоматический балансировщик шлифовального круга
• Щуп (датчик)
• Автоматический измеритель в процессе
• Полузащитный кожух
• Полностью закрытый защитный кожух
• Магнитный сепаратор охлаждающей жидкости
• Бумажный фильтр
• Коллектор масляного тумана

ВИДЕО
Встроенное видео продукта демонстрирует многоступенчатую шлифовку в одной настройке с использованием датчика для серии T.

ХАРАКТЕРИСТИКИ / ТЕХНИЧЕСКИЕ СПЕЦИФИКАЦИИ

• Серия: T series (2NC series)
• Покрываемые модели: T-1260, T-1660
• Расстояние между центрами: 1500 mm
• Диаметр над столом: T-1260 Ø320 mm; T-1660 Ø420 mm
• Макс. диаметр шлифования: T-1260 Ø300 mm; T-1660 Ø400 mm
• Размер шлифовального круга: Ø405 x 50 x Ø127 mm
• X-ход: 250 mm; Z-ход: 1265 mm
• Скорость быстрого перемещения: 6000 mm/min (X и Z)
• Скорость автоматической подачи: 0.001 ~ 2000 mm/min
• Мотор шпинделя шлиф. круга: 3.75 kW (опция 5.5 kW)
• Мотор рабочей шпинделя: 1.8 kW (AC servo)
• Мотор привода стола Z: 3.5 kW (AC servo)
• Габариты станка (Д x Ш x В): 6178 x 2910 x 2310 mm
• Масса нетто: T-1260 4100 kg; T-1660 4300 kg
