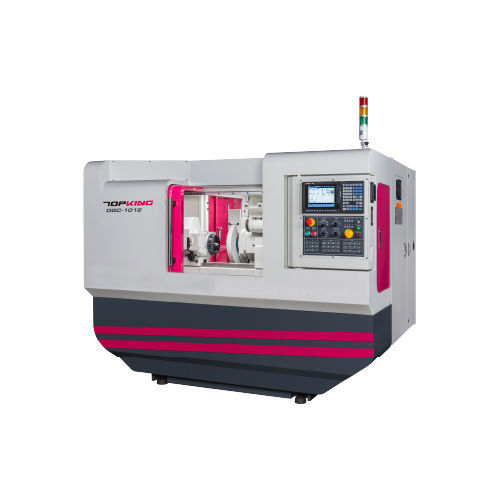

Цилиндрический станок для шлифования OGC-1012

для обрабатываемых деталейгоризонтальныйЧПУ

Введение
OGC-1012 — CNC токарно-шлифовальный станок (внешнее цилиндрическое шлифование), предназначенный для точного шлифования валов и цилиндрических деталей. Оси X и Z приводятся в движение прецизионными шарико-винтовыми передачами и серводвигателями. Встроенная CNC-система с графическим интерфейсом (GUI) упрощает программирование процессов шлифования и правку круга.

| ПРОИЗВОДИТЕЛЬНОСТЬ

• Проходной диаметр над столом: Ø270 mm
• Расстояние между центрами: 300 mm
• Макс. диаметр шлифования: Ø250 mm
• Макс. длина шлифования: 300 mm
• Размер шлифовального круга: Ø355 x 38~50 x Ø127 mm

ОСОБЕННОСТИ МАШИНЫ

• УДОБНАЯ СИСТЕМА УПРАВЛЕНИЯ: Встроенный CNC-контроллер с GUI для графического редактирования операций шлифования и правки без сложного программирования на G/M.
• ЖЕСТКАЯ РАМА: Массивная конструкция для повышения жёсткости и стабильности при шлифовании.
• ГИДРОСТАТИЧЕСКАЯ СИСТЕМА СМАЗКИ: Автоматическая гидростатическая смазка направляющих стола и шлифовальной головки для плавной подачи и стабильной точности.
• КОНСТРУКЦИЯ ШЛИФОВАЛЬНОЙ ГОЛОВКИ: Шпиндель круга из легированной стали SNCM-220 с термообработкой и прецизионной шлифовкой; твердость поверхности выше HRC62 для сохранения точности и износостойкости.
• РАБОЧИЙ ШПИНДЕЛЬ И ЦЕНТР: Прецизионные подшипники; рабочая головка с серводвигателем и бесступенчатым регулированием скорости; фиксированный рабочий шпиндель для стабильности; задняя бабка с масляным смачиванием и индикатором уровня масла.
• ДЕРЖАТЕЛЬ АЛМАЗНОГО ИНСТРУМЕНТА (слайдер): Устройство правки установлено на салазки Z-оси для минимизации ошибок при повторной правке; доступны различные варианты правки.

ЦИКЛ ШЛИФОВАНИЯ
В CNC-системе предусмотрены графические схемы циклов шлифования и правки круга для руководства процессом и обеспечения воспроизводимости.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Возможности:
Проходной диаметр над столом: Ø270 mm
Расстояние между центрами: 300 mm
Макс. диаметр шлифования: Ø250 mm
Макс. длина шлифования: 300 mm
Макс. нагрузка между центрами: 60 kg
Высота центра (от стола до наконечника): 135 mm

Шлифовальный круг:
Размер (Øвн x Ширина x Øвн): Ø355 x 38~50 x Ø127 mm
Линейная скорость: 45 m/sec

Рабочий стол:
Угол поворота: 0° ~ 12°

Рабочая головка:
Угол поворота: -30° ~ +90°
Коническое гнездо центра: MT No. 3 (опция: MT No. 4)
Скорость шпинделя: 10 ~ 300 об/мин
Макс. нагрузка на шпиндель (включая держатель инструмента): 15 kg (макс. длина: 150 mm)

Задняя бабка:
Коническое гнездо центра: MT No. 3 (опция: MT No. 4)
Перемещение центра: Ручное
Ход задней бабки: 25 mm

Ход по оси X:
Макс. ход: 220 mm
Скорость быстрой подачи: 6000 mm/min
Скорость автоматической подачи: 0.001 ~ 2000 mm/min
Мин. настройка подачи: 0.001 mm

Ход по оси Z:
Макс. ход: 560 mm
Скорость быстрой подачи: 6000 mm/min
Скорость автоматической подачи: 0.001 ~ 2000 mm/min
Мин. настройка подачи: 0.001 mm

Двигатели привода:
Шпиндель круга: 3.75 kW (опция 5.5 kW)
Двигатель шпинделя рабочего (серво): 0.85 kW
Подача шпиндельной головки X (серво): 1.0 kW
Подача стола Z (серво): 1.5 kW
Насос смазки шпинделя: 0.18 kW
Насос смазки: 0.075 kW
Насос охлаждающей жидкости: 0.18 kW

Емкости баков:
Бак смазки шпинделя: 14 L
Бак смазки: 15 L

Машина:
Габариты машины: 2200 x 1860 x 2140 mm
Масса нетто: 2600 kg
Высота центра (от пола до центра): 1057 mm

КОМПЛЕКТАЦИЯ
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ

• ЧПУ-контроллер (Brand: Mitsubishi) x 1 комплект
• Шлифовальный круг и фланец x 1 комплект
• Карбида центры (2 шт./комплект) x 1 комплект
• Держатель алмазного инструмента (слайдер) x 1 комплект
• Линейная шкала по оси X x 1 комплект
• Инвертор для шпинделя круга x 1 комплект
• Электрическая система x 1 комплект
• Полностью закрытый защитный кожух x 1 комплект
• Система смазки x 1 комплект
• Система охлаждения x 1 комплект
• Рабочая лампа x 1 комплект
• Инструменты (подкладки для выравнивания) и ящик для инструментов x 1 комплект

ОПЦИОНАЛЬНОЕ ОБОРУДОВАНИЕ

• Приспособление для внутреннего шлифования (вкл. один шпиндель и инвертор)
• Гидравлическая задняя бабка
• Кулачки с фиксацией
• Держатель детали 2 шт./комплект
• Поддержка 2-точечная
• Регулируемая 3-точечная поддержка
• Регулируемый 3-кулачковый патрон
• Регулируемый 4-кулачковый патрон
• Стенд для балансировки колеса и вал
• Автоматический балансировщик шлифовального круга
• Запасной шлифовальный круг и фланец
• Ролик-дрессер
• Контактный щуп
• Автоматический калибр в процессе
• Контроль зазора
• Магнитный сепаратор стружки охлаждающей жидкости
• Бумажный фильтр
• Сборщик масляного тумана

Характеристики / технические данные

• Модель: OGC-1012
• Проходной диаметр над столом: Ø270 mm
• Расстояние между центрами / Макс. длина: 300 mm
• Макс. диаметр шлифования: Ø250 mm
• Размер шлифовального круга: Ø355 x 38~50 x Ø127 mm
• Макс. нагрузка между центрами: 60 kg
• Ход X: 220 mm / Ход Z: 560 mm
• Мощность шпинделя круга: 3.75 kW (опция 5.5 kW)
• Габариты машины (L x W x H): 2200 x 1860 x 2140 mm
• Масса нетто: 2600 kg
