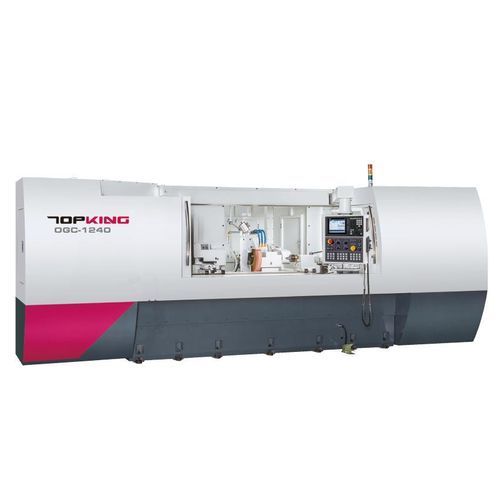

Цилиндрический станок для шлифования OGC series

для обрабатываемых деталейгоризонтальныйЧПУ

ВВЕДЕНИЕ
Цилиндрический шлифовальный станок CNC TOPKING серии OGC разработан для высокоточной наружной шлифовки валов и цилиндрических деталей. Оси X и Z приводятся в движение прецизионными шариковинтовыми парами и серводвигателями. Станок оснащён высокопроизводительной CNC-системой с графическим интерфейсом для упрощения программирования и наладки в производственной среде.

ВМЕСТИМОСТЬ
Диаметр над столом: Ø320 мм (OGC-1240) / Ø420 мм (OGC-1640)
Расстояние между центрами: 1000 мм
Макс. диаметр шлифования: Ø300 мм (OGC-1240) / Ø400 мм (OGC-1640)
Макс. длина шлифования: 1000 мм
Шлифовальный круг: Ø405 x 50 x Ø127 мм

ОСОБЕННОСТИ МАШИНЫ

• УДОБНАЯ CNC-СИСТЕМА - Встроенный контроллер Mitsubishi с графическим сопровождением, который разбивает сложные детали на несколько шлифовальных операций, упрощая редактирование процессов и правку круга без обширного программирования G/M.
• ЖЁСТКАЯ ОСНОВА - Оптимизированная конструкция для повышения стабильности и повторяемости в промышленных условиях.
• ГИДРОСТАТИЧЕСКАЯ СИСТЕМА СМАЗКИ - Автоматическая гидростатическая смазка направляющих столa и шпиндельной головки для улучшения плавности хода и точности подачи.
• КОНСТРУКЦИЯ ШПИНДЕЛЬНОЙ ГОЛОВКИ - Шпиндель G.W. из легированной стали SNCM-220 с термо- и криообработкой; прецизионная шлифовка и зеркальная отделка; твёрдость поверхности > HRC62 для длительной износостойкости и точности.
• РАБОЧАЯ ГОЛОВКА И ЦЕНТР - Прецизионные подшипники, рабочая головка с серводвигателем и бесступенчатым изменением скорости; фиксированный шпиндель для точности; задняя бабка с масляной ванной и указателем уровня масла.
• ДЕРЖАТЕЛЬ АЛМАЗНОГО ИНСТРУМЕНТА - Тип крепления на задней бабке; доступны различные приспособления для правки, соответствующие требованиям детали.

ЦИКЛ ШЛИФОВАНИЯ
В документации приведены графические схемы циклов шлифования и операций правки шлифовального круга для помощи в планировании процессов и обучении операторов.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Серия: OGC series
• Диаметр над столом: Ø320 мм (OGC-1240) / Ø420 мм (OGC-1640)
• Расстояние между центрами: 1000 мм
• Макс. диаметр шлифования: Ø300 мм (OGC-1240) / Ø400 мм (OGC-1640)
• Макс. длина шлифования: 1000 мм
• Макс. нагрузка между центрами: 100 кг (OGC-1240) / 150 кг (OGC-1640)
• Высота центра (от стола до центра): 160 мм / 210 мм
• Шлифовальный круг: Ø405 x 50 x Ø127 мм
• Линейная скорость круга: 45 m/sec
• Поворот стола: -3° ~ +8°
• Поворот рабочей головки: -30° ~ +90°
• Скорость шпинделя: 10 ~ 300 rpm
• Ход по X: 250 мм; быстрая подача 6000 мм/мин; авто подача 0.001 ~ 2000 мм/мин; мин. установка 0.001 мм
• Ход по Z: 1315 мм; быстрая подача 6000 мм/мин; авто подача 0.001 ~ 2000 мм/мин; мин. установка 0.001 мм
• Двигатель шпинделя круга: 3.75 кВт (опция 5.5 кВт)
• Двигатель шпинделя детали (серво): 1.3 кВт
• Двигатели подач: 1.5 кВт (X и Z)
• Насосы смазки и охлаждения: как указано (0.18 / 0.37 кВт)
• Ёмкости баков: смазка шпинделя 18 L; бак для смазочного масла 22 L
• Размеры машины: 4250 x 2470 x 2306 mm
• Масса нетто: 4300 kg (OGC-1240) / 4500 kg (OGC-1640)
• Высота центра (от пола до центра): 1095 mm / 1145 mm

КОМПЛЕКТАЦИЯ
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ

• CNC контроллер (Марка: Mitsubishi) x 1 комплект
• Шлифовальный круг и фланец x 1 комплект
• Твёрдосплавные центры (2 шт./комплект) x 1 комплект
• Держатель алмазного инструмента (монтаж на задней бабке) x 1 комплект
• Линейная шкала для оси X x 1 комплект
• Инвертор для шлифовального круга x 1 комплект
• Электрическая система x 1 комплект
• Полностью закрытый защитный кожух x 1 комплект
• Система смазки x 1 комплект
• Система охлаждения x 1 комплект
• Рабочая лампа x 1 комплект
• Инструменты (подкладка для выравнивания) и ящик для инструментов x 1 комплект

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

• Приспособление для внутреннего шлифования (вкл. одну шпиндельную сборку и инвертор для G.W.)
• Гидравлическая задняя бабка
• Cam-locked Driving Dogs
• Держатель заготовки 2 шт./комплект
• 2-точечная опора
• Регулируемая 3-точечная опора
• Регулируемый 3-кулачковый патрон
• Регулируемый 4-кулачковый патрон
• Стенд для балансировки колеса и оправка
• Автоматический балансировщик шлифовального круга
• Запасной шлифовальный круг и фланец
• Устройство роликового дрессирования
• Точечный зонд (Touch Probe)
• Автоизмеритель в процессе
• Gap Control
• Магнитный сепаратор охлаждающей жидкости
• Бумажный фильтр
• Улавливатель масляного тумана

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Серия: OGC series
• Диаметр над столом: Ø320 mm / Ø420 mm
• Расстояние между центрами: 1000 mm
• Макс. диаметр шлифования: Ø300 mm / Ø400 mm
• Макс. длина шлифования: 1000 mm
• Шлифовальный круг: Ø405 x 50 x Ø127 mm
• Линейная скорость: 45 m/sec
• Ход X: 250 mm ; Ход Z: 1315 mm
• Двигатель шпинделя круга: 3.75 kW (опция 5.5 kW)
• Габариты: 4250 x 2470 x 2306 mm
• Масса нетто: 4300 kg / 4500 kg
