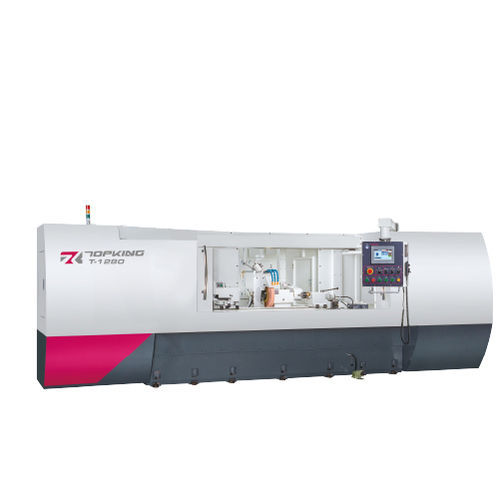

Цилиндрический станок для шлифования T series

для обрабатываемых деталейгоризонтальныйПУ

ВВЕДЕНИЕ
Предназначенные для длинных валов и тяжёлых деталей длиной до 2000 мм между центрами, модели T-1280 и T-1680 — центровые цилиндрические шлифовальные станки, обеспечивающие опору и стабильность. Длина над столом (swing): Ø320 мм (T-1280) или Ø420 мм (T-1680). Максимальная нагрузка между центрами: 100 кг (T-1280) и 150 кг (T-1680). Интуитивный сенсорный графический интерфейс (GUI) позволяет настраивать циклы шлифования и правки без программирования на G-коде. Усиленная жёсткость станины и интегрированная гидростатическая смазка подавляют вибрации при продольной обработке и обеспечивают микронную точность на больших расстояниях.

ВМЕСТИМОСТЬ
Длина над столом: Ø320 / Ø420 mm
Расстояние между центрами: 2000 mm
Макс. диаметр шлифования: Ø300 / Ø400 mm
Размер шлифовального круга: Ø405 x 50 x Ø127 mm

ОСОБЕННОСТИ МАШИНЫ

• Графический интерфейс: Удобный сенсорный GUI для числового программирования, автоматического выполнения циклов шлифования и правки, запоминания координат и различных методов обработки.
• Жёсткая станина: Увеличенная конструкционная масса, усиленный скользящий узел и направляющие 1V+1 плоской конструкции для повышения жёсткости и стабильности.
• Гидростатическая смазка: Автоматическая гидростатическая смазка направляющих стола и шпинделя круга для повышения плавности хода и точности обработки.
• Конструкция шпинделя круга: Шпиндель G.W. из легированной стали SNCM-220 с многократной термообработкой и точной шлифовкой; твёрдость поверхности выше HRC62°.
• Рабочая головка и задняя бабка: Прецизионные подшипники, серво-привод рабочей головки с бесступенчатой регулировкой скорости, фиксированный рабочий шпиндель и задняя бабка с масляной ванной и уровнем масла.
• Алмазный держатель инструмента: Алмазный держатель, устанавливаемый на задней бабке; доступны различные устройства для правки в зависимости от требований к деталям.
• Бренд: Интегрированы элементы управления и инженерии TOPKING.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Вместимость | T-1280 | T-1680
Длина над столом | Ø320 mm | Ø420 mm
Расстояние между центрами | 2000 mm | 2000 mm
Макс. диаметр шлифования | Ø300 mm | Ø400 mm
Макс. длина шлифования | 2000 mm | 2000 mm
Макс. нагрузка между центрами | 100 kg | 150 kg
Высота центра (от стола до острия) | 160 mm | 210 mm

Шлифовальный круг — Размер (O.D. x ширина x I.D.) | Ø405 x 50 x Ø127 mm | Ø405 x 50 x Ø127 mm
Линейная скорость | 33 m/sec | 33 m/sec

Рабочий стол — Угол поворота | -1° ~ +7° | -1° ~ +7°

Рабочая головка — Угол поворота | -30° ~ +90° | -30° ~ +90°
Конус центра | MT. No. 4 | MT. No. 4
Скорость шпинделя | 10 ~ 300 rpm | 10 ~ 300 rpm
Макс. нагрузка шпинделя (вкл. держатель) | 35 kg (макс. длина: 150 mm) | 35 kg (макс. длина: 150 mm)

Задняя бабка — Конус центра | MT. No. 4 | MT. No. 4
Перемещение центра | Ручное | Ручное
Ход задней бабки | 25 mm | 25 mm

Ход по X — Макс. ход | 250 mm | 250 mm
Скорость быстрого перемещения | 6000 mm/min | 6000 mm/min
Скорость автоматической подачи | 0.001 ~ 2000 mm/min | 0.001 ~ 2000 mm/min
Мин. настройка подачи | 0.001 mm | 0.001 mm

Ход по Z — Макс. ход | 2540 mm | 2540 mm
Скорость быстрого перемещения | 6000 mm/min | 6000 mm/min
Скорость автоматической подачи | 0.001 ~ 2000 mm/min | 0.001 ~ 2000 mm/min
Мин. настройка подачи | 0.001 mm | 0.001 mm

Двигатели — Шлифовальный шпиндель | 3.75 kW (5.5 kW) | 3.75 kW (5.5 kW)
Двигатель шпинделя рабочей головки (серво) | 1.8 kW (AC servo) | 1.8 kW (AC servo)
X-ось подачи шпинделя (серво) | 1.5 kW (AC servo) | 1.5 kW (AC servo)
Z-ось подачи стола (серво) | 3.5 kW (AC servo) | 3.5 kW (AC servo)
Насос смазки | 0.37 kW | 0.37 kW
Насос смазки шпинделя | 0.18 kW | 0.18 kW
Насос СОЖ | 0.18 kW | 0.18 kW

Ёмкости — Резервуар смазки шпинделя | 18 L | 18 L
Резервуар смазки | 22 L | 22 L

Машина — Габариты (L x W x H) | 7285 x 2923 x 2082 mm | 7285 x 2923 x 2082 mm
Масса нетто | 6000 kg | 6200 kg
Высота центра (пол -> острие) | 1095 mm | 1145 mm
* Технические характеристики и размеры могут быть изменены без предварительного уведомления.

КОМПЛЕКТ УПРАВЛЕНИЯ
СТАНДАРТНЫЕ АКСЕССУАРЫ

• Шлифовальный круг и фланец x 1 комплект
• Рабочие центры с твердосплавными наконечниками (2 шт./комплект) x 1 комплект
• Алмазный держатель (установленный на задней бабке) x 1 комплект
• Электрическая система x 1 комплект
• Система смазки x 1 комплект
• Система охлаждения x 1 комплект
• Рабочая лампа x 1 комплект
• Инструменты (регулировочная подушка) и ящик для инструментов x 1 комплект

ОПЦИОНАЛЬНЫЕ АКСЕССУАРЫ

• Насадка для внутреннего шлифования (включая один шпиндель и инвертор G.W.)
• Гидравлическая задняя бабка
• Кулачок с фиксацией посредством кулачка (cam-locked)
• Держатели для заготовок 2 шт./комплект
• 2-точечная опора
• 3-точечная опора
• 3-кулачковый патрон
• 4-кулачковый патрон
• Запасной шлифовальный круг и фланец
• Алмазная роликовая правка (с подключением к рабочей головке через фланец)
• Стенд и вал для балансировки круга
• Автоматический балансировщик круга
• Зонд касания
• Автоизмеритель в процессе
• Полузащитный кожух
• Полностью закрытый защитный кожух
• Магнитный сепаратор СОЖ
• Бумажный фильтр
• Коллектор масляного тумана

ВИДЕО
Продукт включает демонстрационное/обзорное видео.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (СОВОКУПНО)

• Серия: T series
• Модели: T-1280, T-1680
• Длина над столом: Ø320 mm (T-1280) / Ø420 mm (T-1680)
• Расстояние между центрами: 2000 mm
• Макс. диаметр шлифования: Ø300 mm (T-1280) / Ø400 mm (T-1680)
• Макс. длина шлифования: 2000 mm
• Макс. нагрузка между центрами: 100 kg (T-1280) / 150 kg (T-1680)
• Размеры шлифовального круга: Ø405 x 50 x Ø127 mm
• Линейная скорость круга: 33 m/sec
• Скорость шпинделя: 10 ~ 300 rpm
• Основные моторы и мощности указаны в спецификации
