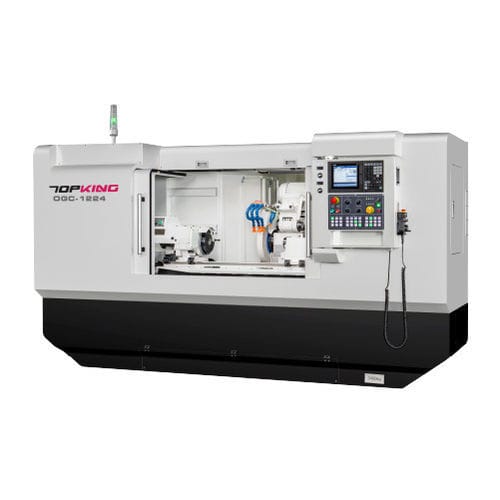

Цилиндрический станок для шлифования OGC series

для обрабатываемых деталейгоризонтальныйЧПУ

ВВЕДЕНИЕ
Серия CNC круглошлифовальных станков OGC, модели OGC-1224 и OGC-1624, предназначена для точного наружного шлифования валов, роликов и штамповых деталей. Оси X и Z приводятся в движение прецизионными шарико-винтовыми механизмами с серводвигателями. Интегрированная CNC-система с графическим интерфейсом упрощает редактирование программ и наладку.

ВМЕСТИМОСТЬ

• Проход над столом (swing over table): OGC-1224 Ø320 мм; OGC-1624 Ø420 мм
• Расстояние между центрами: 600 мм
• Макс. диаметр шлифования: Ø300 / Ø400 мм (в зависимости от модели)
• Макс. длина шлифования: 600 мм
• Шлифовальный круг: Ø405 x 50 x Ø127 мм; линейная скорость 45 м/сек

ОСОБЕННОСТИ МАШИНЫ

• Удобная система управления: Интегрированная CNC с графическим GUI позволяет разделять сложные детали на несколько шлифовальных операций с графическим руководством, сокращая необходимость ручного написания G/M-кода.
• Жёсткая станина: Тяжёлая конструкция обеспечивает высокую жёсткость и стабильную точность шлифования под нагрузкой.
• Гидростатическая система смазки: Направляющие стола и шпиндельной головки смазываются автоматической гидростатической системой для улучшения плавности хода и точности подачи.
• Конструкция шпинделя шлифовального круга: Шлифовальный шпиндель изготовлен из легированной стали SNCM-220 с нормализацией, закалкой/отжигом, цементацией и криогенной обработкой, затем подвергается прецизионному шлифованию и зеркальной отделке; твёрдость поверхности > HRC62.
• Рабочая головка и задняя бабка: Рабочий шпиндель с подшипниками прецизионного класса, рабочая головка с серводвигателем и бесступенчатым регулированием скорости; задняя бабка с масляной ванной и уровнем масла.
• Держатель алмазного резца: Держатель для алмазного дрессера, устанавливаемый на задней бабке, доступен; различные варианты дрессировки под потребности детали.

ЦИКЛ ШЛИФОВАНИЯ
Стандартные циклы шлифования и дрессировки поставляются с графическими иллюстрациями в документации для облегчения наладки и обеспечения повторяемости.

СТАНДАРТНЫЕ АКСЕССУАРЫ

• CNC-контроллер (Brand: Mitsubishi) x1 комплект
• Шлифовальный круг и фланец x1 комплект
• Твердые центры (2 шт./комплект) x1 комплект
• Держатель алмазного дрессера (установленный на задней бабке) x1 комплект
• Линейная шкала для оси X x1 комплект
• Инвертор для шлифовального круга x1 комплект
• Электрическая система x1 комплект
• Полное защитное кожуховое ограждение x1 комплект
• Система смазки x1 комплект
• Система охлаждения x1 комплект
• Рабочая лампа x1 комплект
• Инструменты (выравнивающая подушка) и ящик с инструментами x1 комплект

ОПЦИОНАЛЬНОЕ ОБОРУДОВАНИЕ

• Приспособление для внутреннего шлифования (включает шпиндель и инвертор круга)
• Гидравлическая задняя бабка
• Кам-фиксирующие приводные кольца
• Держатели для заготовки 2 шт./комплект
• 2-точечная опора
• Регулируемая 3-точечная опора
• Регулируемый 3-кулачковый патрон
• Регулируемый 4-кулачковый патрон
• Стенд для балансировки круга и вал
• Автоматический балансир шлифовального круга
• Запасной круг и фланец
• Роликовый дрессер
• Щуп для измерения
• Автоматический датчик в процессе
• Система устранения зазора (защита от столкновений)
• Магнитный сепаратор СОЖ
• Бандажный фильтр
• Сборщик масляного тумана

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (ОСНОВНЫЕ)

• Модели: OGC-1224, OGC-1624
• Проход над столом: OGC-1224 Ø320 мм; OGC-1624 Ø420 мм
• Расстояние между центрами: 600 мм
• Макс. диаметр шлифования: Ø300 / Ø400 мм
• Макс. длина шлифования: 600 мм
• Макс. нагрузка между центрами: OGC-1224 100 кг; OGC-1624 150 кг
• Высота центра (стол до центра): OGC-1224 160 мм; OGC-1624 210 мм
• Шлифовальный круг: Ø405 x 50 x Ø127 мм; линейная скорость 45 м/сек
• Ход X: 250 мм; ход Z: 830 мм
• Скорости подачи (авто): 0.001 ~ 2000 мм/мин; быстрый ход 6000 мм/мин
• Двигатель шлифовального круга: 3.75 кВт (опция 5.5 кВт)
• Серводвигатель шпинделя: 0.85 кВт (опция 1.3 кВт)
• Габариты машины: 3420 x 2730 x 2415 мм
• Масса нетто: OGC-1224 3600 кг; OGC-1624 3800 кг
• Примечание: Технические характеристики могут быть изменены без предварительного уведомления.
