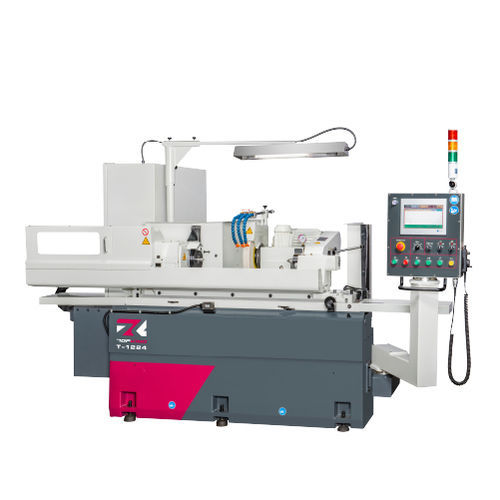

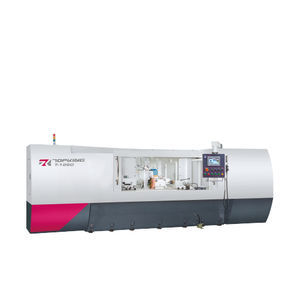

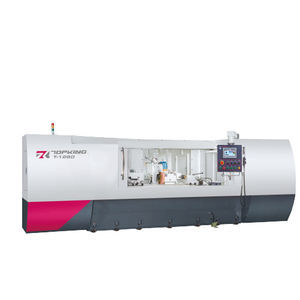

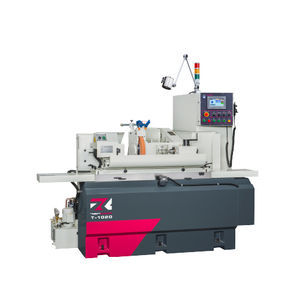

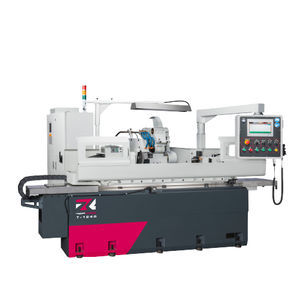

Цилиндрический станок для шлифования T series

для обрабатываемых деталейгоризонтальныйПУ

ВВЕДЕНИЕ
Серия T цилиндрических шлифовальных станков TOPKING предназначена для ступенчатого шлифования (детали с несколькими диаметрами). Оси X и Z приводятся NC-сервомоторами с шариковыми винтами, что упрощает программирование по сравнению с традиционными CNC-системами. Высокопроизводительная система управления с графическим интерфейсом обеспечивает удобную рабочую среду для оператора.

МОЩНОСТЬ

• Проходной диаметр над столом: Ø320 мм (T-1224) / Ø420 мм (T-1624)
• Расстояние между центрами: 600 мм
• Макс. диаметр шлифования: Ø300 мм (T-1224) / Ø400 мм (T-1624)
• Размер шлифовального круга: Ø405 x 50 x Ø127 мм

ОСОБЕННОСТИ МАШИНЫ
ГРАФИЧЕСКИЙ ИНТЕРФЕЙС ВЫСОКОЙ ПРОИЗВОДИТЕЛЬНОСТИ

• Графический диалоговый интерфейс обеспечивает простое и безопасное программирование и эксплуатацию.
• Числовая программистка позволяет автоматически выполнять циклы шлифования, циклы доводки и компенсации.
• Однокнопочная память для механического нуля, координат шлифования, доводки и компенсации.
• Выбор различных методов шлифования и доводки в соответствии с требованиями детали.

ЖЕСТКАЯ КОНСТРУКЦИЯ СТАНИНЫ
Усиленная конструкция корпуса, более толстые направляющие, конструкция 1V-1 плоская; система смазки разработана по принципу статического давления для обеспечения точности и стабильности.

ГИДРОСТАТИЧЕСКАЯ СИСТЕМА СМАЗКИ
Продвинутая автоматическая гидростатическая смазка направляющих стола и шпинделя шлифовального круга повышает эффективность смазки, плавность подачи и точность перемещения.

КОНСТРУКЦИЯ ШПИНДЕЛЯ КРУГА
Шпиндель шлифовального круга выполнен из высококачественной легированной стали SNCM-220 с нормализацией, отпуском, цементацией и криогенной обработкой, затем выполнена прецизионная шлифовка и зеркальная обработка; твердость поверхности выше HRC62 для износостойкости и точности.

РАБОЧИЙ ШПИНДЕЛЬ И ЦЕНТРЫ

• Рабочий шпиндель использует прецизионные подшипники для стабильности.
• Рабочая головка приводится в движение сервомотором с бесступенчатым регулированием скорости.
• Фиксированный рабочий шпиндель повышает точность и стабильность.
• Центр (tailstock) с масляной ванной и индикатором уровня масла для поддержания стабильной высокой точности.

ДЕРЖАТЕЛЬ ДИАМАНТНОГО ИНСТРУМЕНТА
Держатель для алмазного инструмента, монтируемый на центре; доступны различные устройства для доводки в соответствии с требованиями детали.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Вместимость | T-1224 | T-1624
Проходной диаметр над столом | Ø320 мм | Ø420 мм
Расстояние между центрами | 600 мм | 600 мм
Макс. диаметр шлифования | Ø300 мм | Ø400 мм
Макс. длина шлифования | 600 мм | 600 мм
Макс. нагрузка между центрами | 100 кг | 150 кг
Высота центра (от стола до центра) | 160 мм | 210 мм

Шлифовальный круг | Размер (О.Д. x Шир x В.Д.) | Ø405 x 50 x Ø127 мм | Ø405 x 50 x Ø127 мм
Линейная скорость | 33 м/сек | 33 м/сек

Поворотный стол | Угол поворота | -2° ~ +10° | -2° ~ +10°

Рабочая головка | Угол поворота | -30° ~ +90° | -30° ~ +90°
Конус центра | MT No. 4 | MT No. 4
Скорость шпинделя | 10 ~ 300 об/мин | 10 ~ 300 об/мин
Макс. нагрузка шпинделя (включая держатель) | 35 кг (макс. длина:150 мм) | 35 кг (макс. длина:150 мм)

Центр (tailstock) | Конус центра | MT No. 4 | MT No. 4
Перемещение центра | Ручное | Ручное
Ход центра | 25 мм | 25 мм

Ход X-оси | Макс. ход | 250 мм | 250 мм
Скорость быстрого перемещения | 6000 мм/мин | 6000 мм/мин
Скорость автоподачи | 0.001 ~ 2000 мм/мин | 0.001 ~ 2000 мм/мин
Мин. установка подачи | 0.001 мм | 0.001 мм

Ход Z-оси | Макс. ход | 830 мм | 830 мм
Скорость быстрого перемещения | 6000 мм/мин | 6000 мм/мин
Скорость автоподачи | 0.001 ~ 2000 мм/мин | 0.001 ~ 2000 мм/мин
Мин. установка подачи | 0.001 мм | 0.001 мм

Приводы | Шпиндель шлифовального круга | 3.75 kW (5.5 kW) | 3.75 kW (5.5 kW)
Мотор рабочего шпинделя (серво) | 0.85 kW (серво) | 1.3 kW (серво)
Привод X оси wheelhead (серво) | 1.5 kW | 1.5 kW
Привод Z оси стола (серво) | 1.5 kW | 1.5 kW
Насос смазочного масла | 0.075 kW | 0.075 kW
Насос смазочного масла шпинделя | 0.18 kW | 0.18 kW
Насос охлаждающей жидкости | 0.18 kW | 0.18 kW

Бак вместимость | Бак смазочного масла шпинделя | 18 L | 18 L
Бак смазочного масла | 15 L | 15 L

Машина | Габариты (Д x Ш x В) | 3490 x 1869 x 2200 мм | 3490 x 1869 x 2200 мм
Масса нетто | 2600 кг | 2800 кг
Высота центра (от пола до центра) | 1095 мм | 1145 мм

Технические характеристики и размеры могут быть изменены без предварительного уведомления.

СТАНДАРТНЫЕ АКСЕССУАРЫ

• Шлифовальный круг и фланец x 1 комплект
• Центры с твердосплавными наконечниками (2 шт./комплект) x 1 комплект
• Держатель алмазного инструмента (монтируемый на центр) x 1 комплект
• Электрическая система x 1 комплект
• Система смазки x 1 комплект
• Система охлаждения x 1 комплект
• Рабочая лампа x 1 комплект
• Инструменты (подкладка для выравнивания) и ящик для инструментов x 1 комплект

ОПЦИОНАЛЬНЫЕ АКСЕССУАРЫ

• Приспособление для внутреннего шлифования (включая шпиндель и инвертор G.W.)
• Гидравлический центр
• Привод с кулачковой фиксацией
• Держатели для заготовок 2 шт./комплект
• 2-точечная опора
• 3-точечная опора
• 3-зубчатый патрон
• 4-зубчатый патрон
• Запасной шлифовальный круг и фланец
• Алмазное роликовое устройство для доводки (соединение с рабочей головкой через фланец)
• Стенд и вал для балансировки колеса
• Автоматический балансировщик шлифовального круга
• Пальпатор
• Автоизмерение в процессе
• Полуоткрытый противоразбрызгивающий кожух
• Полностью закрытый кожух
• Магнитный сепаратор стружки для охлаждающей жидкости
• Бумажный фильтр
• Сборщик масляного тумана

ВИДЕО
Доступно демонстрационное видео изделия, охватывающее настройку в один клик, многоступенчатые операции и измерение зондом (в названии видео указана серия T).

ОСОБЕННОСТИ / ТЕХНИЧЕСКИЕ АКЦЕНТЫ

• 2-осевая NC цилиндрическая шлифовальная машина для многоступенчатых заготовок (серия T).
• Графический диалоговый интерфейс и числовое программирование с автоматическим выполнением циклов шлифования и доводки.
• Оси X/Z с шариковыми винтами и сервомоторами, минимальная настройка 0,001 мм.
• Шлифовальный круг Ø405 x 50 x Ø127 мм, линейная скорость 33 м/сек.
• Ход X 250 мм, ход Z 830 мм; быстрый ход 6000 мм/мин.
• Главный шлифовальный мотор 3.75 kW (опция 5.5 kW); сервомотор рабочей головки зависит от модели.
• Гидростатическая автоматическая смазка и усиленная конструкция станка для повышения точности и стабильности.
• Разнообразные опции для доводки, измерения и закрепления, подходят для серийного производства или высокоточной единичной обработки.
