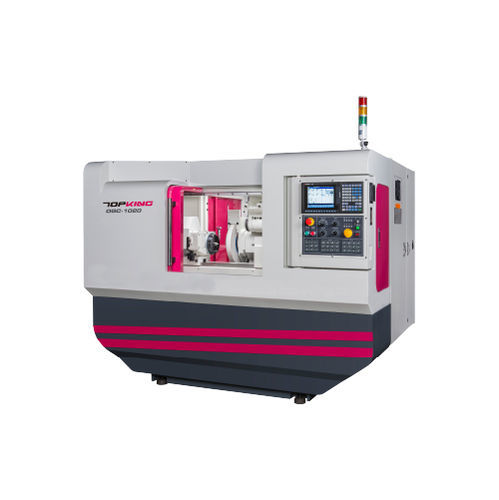

Цилиндрический станок для шлифования OGC-1020

для обрабатываемых деталейгоризонтальныйЧПУ

ВВЕДЕНИЕ
CNC круглошлифовальный станок TOPKING OGC-1020 разработан для высокоточной наружной цилиндрической шлифовки. Оси X и Z приводятся в движение прецизионными шарико-винтовыми передачами и AC серводвигателями. Встроенная CNC-система с графическим интерфейсом (GUI) упрощает редактирование операций шлифовки и доводки без сложного программирования на G/M, обеспечивая эффективную среду работы для производства и НИОКР.

ХАРАКТЕРИСТИКИ

• Свинг над столом: Ø270 mm
• Расстояние между центрами: 500 mm
• Макс. диаметр шлифовки: Ø250 mm
• Макс. длина шлифовки: 500 mm
• Шлифовальный круг: Ø355 x 38~50 x Ø127 mm

ОСОБЕННОСТИ СТАНКА
УДОБНАЯ СИСТЕМА УПРАВЛЕНИЯ
Встроенная продвинутая CNC-система с GUI позволяет разбивать сложные детали на несколько шлифовальных операций при помощи графического сопровождения и вносить параметры шлифовки и доводки численно без обширного программирования.

ЖЁСТКАЯ ОСНОВА МАШИНЫ
Прочная конструкция повышает жесткость по сравнению с легкими конструктивными решениями, улучшая стабильность при тяжёлых и высокоточных шлифовальных операциях.

ГИДРОСТАТИЧЕСКАЯ СИСТЕМА СМАЗКИ

• Направляющие стола и шпиндельной головки смазываются автоматической гидростатической системой смазки.
• Улучшенная смазка повышает плавность хода и точность подачи, обеспечивая более высокую точность обработки.

КОНСТРУКЦИЯ ШПИНДЕЛЯ
Шпиндель шлифовального круга изготовлен из качественной легированной стали (SNCM-220) и проходит нормализацию, закалку/отрежку, насыщение углеродом, криогенную обработку, прецизионное шлифование и зеркальную обработку. Твёрдость поверхности превышает HRC62, что обеспечивает стойкость к деформации, износостойкость и длительную точность.

РАБОЧИЙ ШПИНДЕЛЬ И ЦЕНТР

• Рабочий шпиндель использует прецизионные подшипники для оптимальной стабильности.
• Рабочая головка приводится серводвигателем с бесступенчатым регулированием скорости (10–300 об/мин).
• Фиксированный тип рабочего шпинделя повышает точность и повторяемость.
• Центр (задняя бабка) использует систему смазки масляной ванной с указателем уровня масла.

ДЕРЖАТЕЛЬ АЛМАЗНОГО ИНСТРУМЕНТА
Колясящееся (слайдерное) устройство для доводки крепится на слайдере по оси Z, что минимизирует ошибки при повторной калибровке после регулировки угла стола. Доступны различные устройства доводки в зависимости от требований детали.

ЦИКЛ ШЛИФОВКИ
Предоставляются схемы циклов шлифования и доводки для наглядного представления последовательности операций и доводки шлифовального круга алмазным инструментом.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Свинг над столом: Ø270 mm
• Расстояние между центрами: 500 mm
• Макс. диаметр шлифовки: Ø250 mm
• Макс. длина шлифовки: 500 mm
• Макс. нагрузка между центрами: 60 kg
• Высота центра (стол → наконечник): 135 mm
• Размер шлифовального круга: Ø355 x 38~50 x Ø127 mm
• Линейная скорость шлифовального круга: 45 m/sec
• Ход по X (макс): 220 mm
• Ход по Z (макс): 760 mm
• Мощность шпинделя шлифовального круга: 3.75 kW (опция 5.5 kW)
• Габариты машины: 2600 x 1860 x 2140 mm
• Масса нетто: 3000 kg

СТАНДАРТНЫЕ АКСЕССУАРЫ

• CNC контроллер (Mitsubishi) x1 комплект
• Шлифовальный круг и фланец x1 комплект
• Твердофрезерные центры (2 шт.) x1 комплект
• Держатель алмазного инструмента (слайдер) x1 комплект
• Линейная шкала для оси X x1 комплект
• Инвертор для шлифовального круга x1 комплект
• Электрическая система x1 комплект
• Полностью закрытый защитный кожух x1 комплект
• Система смазки x1 комплект
• Система охлаждения x1 комплект
• Рабочая лампа x1
• Инструменты (уровневые прокладки) и ящик для инструментов x1 комплект

ОПЦИОНАЛЬНЫЕ АКСЕССУАРЫ

• Приспособление для внутреннего шлифования (вкл. шпиндель и инвертор)
• Гидравлическая задняя бабка
• Камлоки для фиксации приводных собачек
• Держатель заготовки 2 шт./комплект
• 2-точечная упора
• Регулируемый 3-точечный упор
• Регулируемый 3-кулачковый патрон
• Регулируемый 4-кулачковый патрон
• Стенд балансировки круга и оправка
• Автоматический балансировщик шлифовального круга
• Запасной шлифовальный круг и фланец
• Устройство роликового дрессирования
• Точечный датчик (тонпроф)
• Автоматический измеритель в процессе
• Контроль зазора
• Магнитный сепаратор СОЖ
• Бумажный фильтр
• Коллектор масляного тумана
