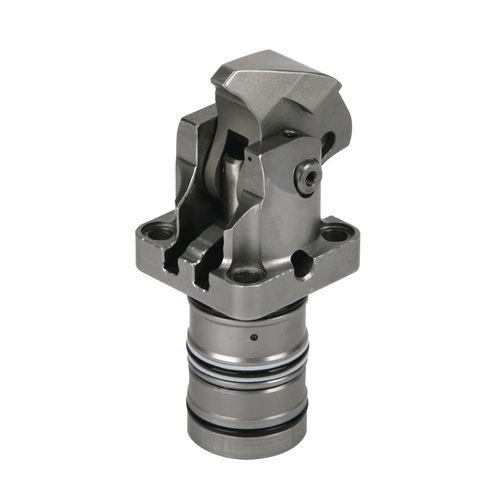

Гидравлический зажимное приспособление B1.827

двойного действиякомпактный

Тип картриджа пневматический контроль положения опция двойного действия, макс. рабочее давление 250 бар Компактные зажимы предназначены для применения в гидравлических зажимных приспособлениях, где подача масла осуществляется через просверленные каналы в корпусе приспособления. Благодаря минимальной занимаемой площади компактные зажимы особенно подходят для зажимных приспособлений с небольшим пространством для установки гидравлических зажимных элементов. В качестве зажимной поверхности достаточно углубления в заготовке, которое немного шире зажимного рычага. Типичными областями применения являются: - Поворотные приспособления для индексации в горизонтальных и вертикальных обрабатывающих центрах - Зажимные приспособления для обработки нескольких сторон и полной обработки - Многократные зажимные приспособления с большим количеством заготовок, расположенных вплотную друг к другу - Испытательные системы для двигателей, редукторов и т.д. - Сборочные линии Гидравлический компактный зажим представляет собой цилиндр двойного действия, в котором часть линейного хода используется для поворота зажимного рычага на заготовке. Версия с крышкой устанавливается в открытые отверстия и обеспечивает минимальную строительную высоту. Версия без крышки требует закрытого отверстия.
