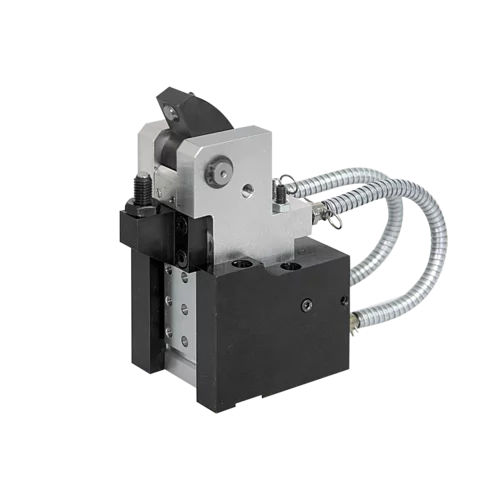

Плавучий зажимное устройство B1.733 series

гидравлическийдля мехобработкидля обрабатываемых деталей

двойное действие, отдельный запорный порт с опциональным контролем положения макс. рабочее давление 250 бар Позиционные гибкие зажимные элементы могут использоваться для поддержки и зажима нестабильных участков заготовок. Они адаптируются к положению точки зажима без деформации. Они амортизируют вибрации и компенсируют усилия обработки со всех сторон. Позиционная гибкая зажимная клешня состоит из U-образного монтажного корпуса и подвижно встроенного зажимного узла с подачей масла по двум коротким шлангам высокого давления с защитой от стружки. В подвижный зажимной узел встроен гидравлический цилиндр двойного действия, усилие зажима которого через зажимной рычаг на 180° передается на опору заготовки. Эта опора регулируется по высоте для зажима заготовок различной толщины. После процесса зажима все еще смещаемый зажимной узел блокируется цилиндром одностороннего действия в монтажном корпусе. Для управления зажимным рычагом может быть поставлен индуктивный или пневматический контроль положения.
