Петлевые хомуты с плоским зажимным рычагом
Преимущества
Минимальные размеры
Частично погруженное тело
Монтаж без труб
Беспрепятственная загрузка и разгрузка приспособления
Зажим заготовки без боковых нагрузок
Плоский зажимной рычаг может поворачиваться в небольшие углубления
Длинный зажимной рычаг (заглушка), адаптируемый к заготовке
Пневматическое управление положением зажимного рычага (стандартно только двойного действия)
Металлическая кромка стеклоочистителя для поршневого штока
Монтажная позиция: любая

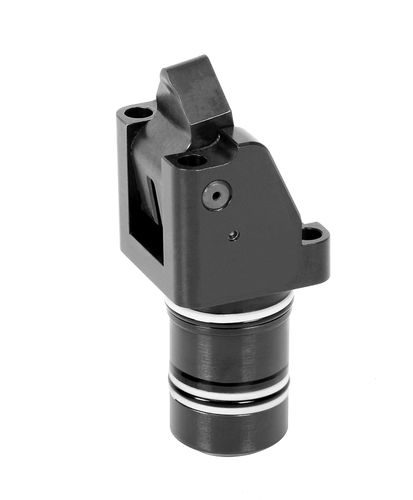

Петлевой зажим с плоским зажимным рычагом представляет собой компактный гидравлический зажимной элемент для арматуры с подачей масла по просверленным каналам. Благодаря минимальному занимаемому пространству, петлевой зажим с плоским зажимным рычагом особенно подходит для креплений с небольшим пространством для установки гидравлических зажимных элементов. Плоский зажимной рычаг позволяет обрабатывать поверхности, расположенные всего на несколько миллиметров выше точки зажима.
Варианты двойного действия выгодны для монтажа в зависимости от времени и цикла, так как обратный ход осуществляется в точно определенное время и возможен пневматический контроль положения зажимного рычага.
Типичными областями применения являются
- Многочисленные зажимные приспособления с большим количеством плотно расположенных заготовок
- Поворотные индексирующие приспособления на горизонтальных и вертикальных обрабатывающих центрах
- Монтажные линии
с пневматическим контролем положения
одиночного и двойного действия
макс. рабочее давление 250 бар
макс. усилие зажима: 2,5 - 12 кН
поршень Ø: 16 - 36 мм
высота зажима: 23 +1,5/-1,2 ... 41 +2,8/-2,3 мм
диапазон зажима: ± 1,5 - 3 мм
---
