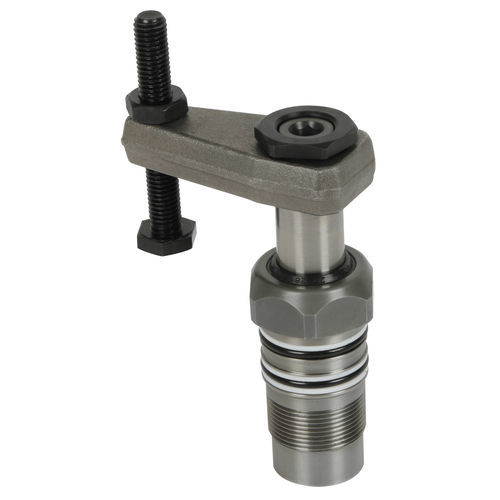

Гидравлический зажимное приспособление B1.891 series

для обрабатываемых деталейповоротныйдвойного действия

Эти гидравлические поворотные зажимы используются в тех случаях, когда необходимо освободить зону заготовок от ремней и зажимных элементов для беспрепятственной загрузки и выгрузки заготовок. Такая конструкция позволяет использовать поворотные зажимы даже в ограниченных местах. Поворотный зажим с резьбовым корпусом может быть утоплен непосредственно в приспособление до шестигранника. Подача масла осуществляется через два отверстия, что позволяет подключать 3 фитинга и шланга: 1. Индивидуальное подключение При использовании только одного поворотного хомута оба соединения могут быть подключены напрямую. 2. Последовательное соединение Если несколько поворотных зажимов расположены в ряд, расположение и размер отверстий должны соответствовать каталожному листу B1.891. Вместо заглушки расширителя, разумеется, можно использовать заглушку G1/4 (артикул 3610 006). 3. Соединительный корпус С помощью соединительного корпуса, поставляемого в качестве аксессуара, поворотные зажимы могут быть индивидуально закреплены с помощью винтов и трубопроводов. Стандартные углы поворота составляют 45°, 60° и 90° ±2°. Монтаж зажимных рычагов может осуществляться в любом угловом положении Все устройства оснащены сбрасывателями штока поршня и устройством защиты от перегрузки, которое срабатывает при каждом угле поворота 180°. Это исходное положение для поворотного движения.
