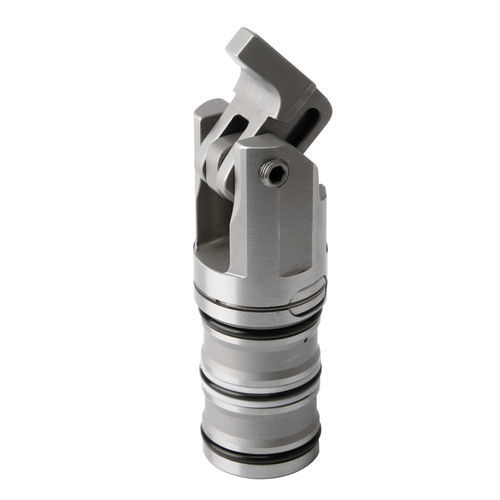

Компактный зажимное приспособление B1.8271

гидравлическийдля обрабатываемых деталейповоротный

двойного действия, макс. рабочее давление 200 бар Компактные мини-зажимы предназначены для применения в гидравлических зажимных приспособлениях, где подача масла осуществляется через просверленные каналы в корпусе приспособления. Благодаря небольшому диаметру корпуса (всего 22 мм) компактные зажимы mini могут быть установлены в местах, где до сих пор не хватало места для гидравлического зажимного элемента. В многоместных зажимных приспособлениях минимальное расстояние между цилиндрами составляет 28 мм. Достаточно зажимного углубления в заготовке немного шире, чем зажимной рычаг. Гидравлический компактный мини-зажим представляет собой цилиндр двойного действия, в котором часть линейного хода используется для поворота зажимного рычага на заготовке. Для минимизации размеров обычный фланец для винтового крепления отсутствует. Вместо этого 2 зажимные части входят в радиальный паз в отверстии патронного типа. При монтаже эти зажимные элементы расширяются в радиальном направлении с помощью установочных винтов, доступных сверху. Таким образом, усилие зажима компенсируется за счет формообразования и без зазора. Компактный мини-хомут можно поворачивать на 360° в отверстии патронного типа.
