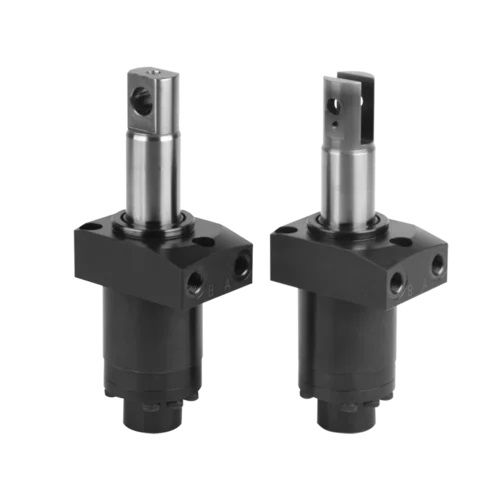

Поворотный зажимное приспособление B1.8802 series

гидравлическийдвойного действия

Гидравлические поворотные зажимы используются для зажима заготовок, когда необходимо, чтобы в зоне зажима не было ремней и зажимных элементов для беспрепятственной загрузки и выгрузки заготовок. Исполнение с маятниковой или вилочной головкой позволяет одновременно зажимать две заготовки с половинным усилием зажима. Гидравлический поворотный зажим представляет собой цилиндр двойного действия тягового типа, в котором часть полного хода используется для поворота поршня. Поршневая часть этого поворотного зажима выполнена в виде маятника или вилочной головки. С помощью двойного зажимного рычага можно одновременно зажимать 2 заготовки. Для обеих версий требуется пружинный элемент для поддержания двойного зажимного рычага в незажатом положении в горизонтальном положении. Маятниковая проушина Прочная маятниковая проушина может передавать большие усилия зажима до максимального рабочего давления 500 бар. Двойной зажимной рычаг должен быть рассчитан в зависимости от нагрузки.
