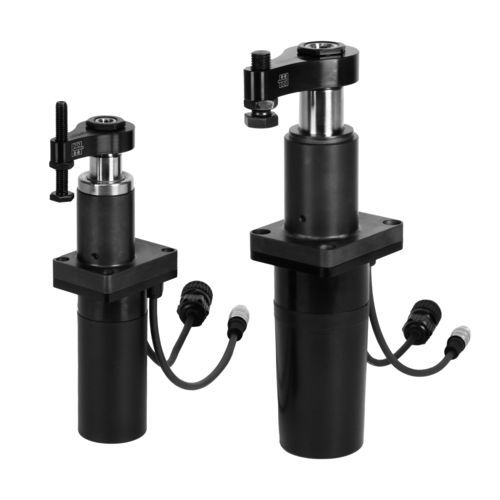

Поворотный зажимное приспособление B1.8310 series

электрический

Этот электрический зажим представляет собой поворотный зажим с электрическим приводом. Описание Электрический зажим приводится в действие бесщеточным двигателем постоянного тока. Скорость вращения двигателя преобразуется с помощью редуктора и резьбового шпинделя в колебательное и ходовое движение поршневого штока. Для поворота зажимного рычага на 180° требуется осевой ход всего 3 мм. Если зажимной рычаг во время движения поворота сталкивается с заготовкой, механизм защищен от перегрузки. Двигатель постоянного тока автоматически и немедленно отключается. При разжатии зажимной рычаг всегда возвращается в выключенное положение. Источник питания Для двигателя и электронного управления требуется постоянное напряжение 24 В с остаточной пульсацией макс. 10 %. Для двигателя постоянного тока рекомендуется использовать импульсный источник питания с выходным током 15 А на каждый подключенный электрический зажим. При одновременной работе нескольких электрических зажимов линия должна быть соответственно увеличена. Электронное управление должно питаться от отдельного источника питания (24 В постоянного тока / 100 мА). Встроенное управление Электронное управление двигателем постоянного тока находится на плате в корпусе электрического зажима. После снятия защитной крышки можно, например, отрегулировать усилие зажима.
