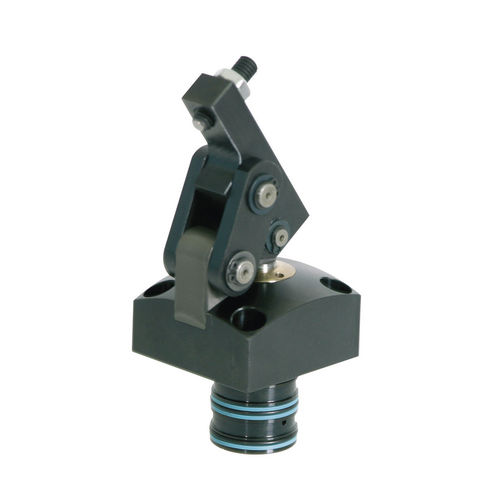

Гидравлический зажим двойного действия B1.8251 series

компактный

с металлической кромкой сбрасывателя и дополнительным контролем положения двойного действия, макс. рабочее давление 250 бар с металлической кромкой сбрасывателя и дополнительным контролем положения, двойное действие, макс. рабочее давление 250 бар Шарнирный зажим - это недорогой гидравлический зажимной элемент с широкими возможностями установки и подключения. Если зажимной рычаг полностью втянут, можно беспрепятственно загружать и разгружать приспособление. В качестве зажимной поверхности достаточно углубления в заготовке, которое немного шире зажимного рычага. Специальная кинематика позволяет зажимать почти без боковых нагрузок заготовки, которые очень чувствительны к деформации. При надавливании на элемент поршень движется вверх и поворачивает зажимной рычаг на шарнирах вперед и одновременно вниз на заготовку. Усилие поршня отклоняется на 180° и практически без потери эффективности используется в качестве силы зажима. Если уровень зажимной поверхности находится точно в центре диапазона зажима, боковые нагрузки на заготовку отсутствуют. Корпуса могут быть установлены в приспособление до фланца. В качестве альтернативы предлагаются промежуточные пластины для регулировки высоты. Все версии опционально поставляются с удлиненным поршневым штоком, а также с индуктивным или пневматическим контролем положения.
