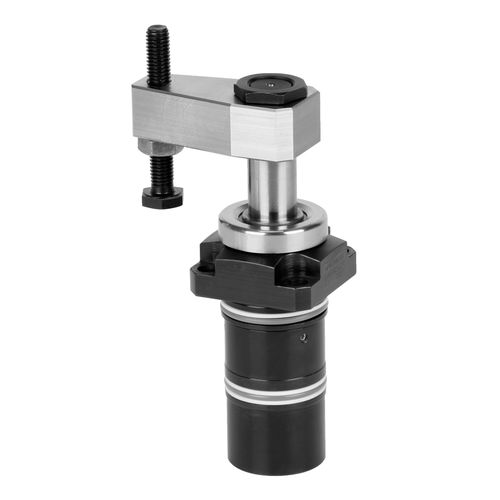

Гидравлический зажимное приспособление B1.852 series

для обрабатываемых деталейповоротныйдвойного действия

Гидравлические поворотные зажимы используются для зажима заготовок, когда необходимо, чтобы в зоне зажима не было ремней и зажимных элементов для беспрепятственной загрузки и выгрузки заготовок. Эта серия обеспечивает очень высокие усилия зажима уже при давлении 120 бар и может напрямую подключаться к гидравлике низкого давления станка станочного инструмента. Дополнительный силовой агрегат для силовой фиксации больше не нужен. Благодаря прочному поворотному механизму и опциональному контролю положения эти поворотные зажимы особенно подходят для: - Автоматических производственных систем с очень коротким временем цикла - Зажимные приспособления с загрузкой заготовок системами перемещения - Линии передачи - Испытательные системы для двигателей, редукторов и осей - Сборочные линии - Специальные станки Гидравлический поворотный зажим представляет собой цилиндр тянущего типа, в котором часть полного хода используется для поворота поршня. Благодаря прочному механизму поворота угловое положение зажимного рычага остается неизменным после небольшого столкновения с заготовкой при загрузке и разгрузке или во время зажима. Угловое положение зажимного рычага фиксируется штифтом. Сальник из FKM на штоке поршня может быть защищен от крупной и горячей стружки с помощью металлического сбрасывателя, поставляемого по заказу. Версия с удлиненным штоком переключателя предназначена для монтажа пневматических или электрических датчиков положения (принадлежность).
